Wichtigste Parameter und Merkmale
Kernmerkmale und Vorteile
HART Digital Communication Pass-Through: Der -H00 Die Bezeichnung umfasst integrierte HART-ProtokollunterstützungDies ermöglicht die bidirektionale digitale Kommunikation mit intelligenten Ventilstellungsreglern und Aktuatoren. Dadurch sind Fernkonfiguration, Abruf von Diagnosedaten und vorausschauende Wartungsüberwachung möglich, ohne das analoge 4–20-mA-Steuersignal zu unterbrechen. .
Hochdichtes 16-Kanal-DesignDas Modul konsolidiert 16 unabhängige Ausgangskanäle in einem einzigen Steckplatz untergebracht, wodurch in großen DCS-Anlagen erheblich Platz im Schaltschrank gespart wird. Diese hochdichte Architektur eignet sich ideal für Anwendungen mit zahlreichen Regelkreisen, wie beispielsweise Ventilblöcke in Raffinerien und Regelungssysteme für chemische Reaktoren. .
Redundanzunterstützung für hohe VerfügbarkeitDas Modul unterstützt doppelt redundante Konfigurationen Mit standardmäßigem Umschaltverhalten gewährleistet es einen nahtlosen Systemwechsel bei Ausfall eines Moduls. Dadurch eignet es sich für kritische Regelkreise, bei denen ein kontinuierlicher Betrieb unerlässlich ist. .
Eingebaute FehlererkennungDie Modulfunktionen Leerlauferkennung mit einem Schwellenwert von unter 0,65 mA. Wenn eine Feldleitung getrennt wird oder die Last ausfällt, meldet das System einen Verdrahtungsfehler, was eine schnelle Fehlersuche und Wartung ermöglicht. .
Hot-Swap-FähigkeitDas Modul unterstützt Lebende Insertion und Entfernung Innerhalb bestimmter Knoteneinheiten wird bei Verwendung einer aktiven redundanten Basisschnittstelle die Ausfallzeit während der Wartung minimiert. .
Typische Anwendungen
Der AAI543-H00 wird in der Prozessindustrie häufig zur präzisen analogen Ausgangssteuerung eingesetzt. :
Öl und Gas: Stellungsregler für Raffinerieventile, Druckregelung in Rohrleitungen
Chemie & PetrochemieReaktorzufuhrregelung, Rücklaufregelung der Destillationskolonne
StromerzeugungKesselspeisewasserventilsteuerung, Turbinenreglerpositionierung
PharmazeutischePräzise Durchfluss- und Druckregelung in Batchprozessen
Häufig gestellte Fragen (FAQ)
Frage 1: Was ist die Hauptfunktion des AAI543-H00?

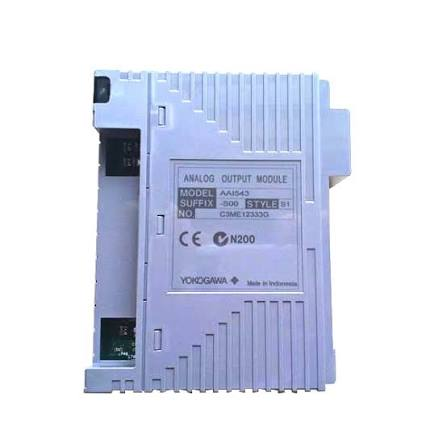

A: Es handelt sich um ein isoliertes 16-Kanal-Analogausgangsmodul für das Yokogawa CENTUM VP/CS 3000 Prozessleitsystem. Seine Aufgabe ist die Umwandlung digitaler Steuersignale in analoge 4–20-mA-Ausgangssignale zur Ansteuerung von Ventilen, Aktoren und anderen Stellgliedern. Es verfügt über eine integrierte HART-Kommunikation für die intelligente Geräteverwaltung. .
Frage 2: Was bedeutet die Bezeichnung "-H00"?
A: Der -H gibt an, dass das Modul Folgendes umfasst HART-Digitalkommunikationsfähigkeit. Der -S00 Die Variante ist der Standardtyp ohne HART-Funktionalität. .
Frage 3: Handelt es sich bei dem AAI543-H00 um ein Eingangs- oder Ausgangsmodul?
A: Es ist ein AnalogausgangsmodulFür analoge Eingangsfunktionen siehe die Serien AAI141 oder AAI143. .
Frage 4: Kann der AAI543-H00 in einer redundanten Konfiguration verwendet werden?
A: Ja. Es unterstützt doppelt redundante Konfigurationen mit Standard-Umschaltverhalten. Der Suffixcode 5 kennzeichnet die standardmäßige Redundanzumschaltung, 6 weist auf eine schnelle Umschaltreaktion hin .
Frage 5: Wie genau ist der Ausgang und wie hoch ist die Belastbarkeit?
A: Ausgabegenauigkeit ist ±48 µA bei 23 °C. Der zulässige Lastwiderstand beträgt 0–750 Ω .
Frage 6: Unterstützt das Modul Hot-Swapping?
A: Ja. Das Modul unterstützt Lebende Insertion und Entfernung innerhalb bestimmter Knoteneinheiten bei Verwendung einer aktiven redundanten Basisschnittstelle, vorausgesetzt, die ordnungsgemäße Systemerdung ist gewährleistet. .
Frage 7: Welche Anschlussplatinen sind mit dem AAI543-H00 kompatibel?
A: Zu den kompatiblen Anschlussleisten gehören: ATA4S (Druckklemme), ATA4D (doppelt redundant) und AEA4D (über KS-Kabelschnittstellenadapter ATK4A-00) .
Frage 8: Was ist die Schwelle für die Erkennung von Unterbrechungen?
A: Das Modul erkennt Unterbrechungen, wenn der Schleifenstrom unter einen bestimmten Wert fällt. 0,65 mA, wodurch ein potenzieller Verdrahtungsfehler zur schnellen Fehlerbehebung angezeigt wird. .
Empfohlene Modelle und verwandte Produkte
Das AAI543-H00 gehört zur FIO-Familie der analogen Ausgangsmodule von Yokogawa. Nachfolgend sind verwandte Modelle und Komponenten aufgeführt:
Das richtige Modell auswählen
Für die HART-Integration intelligenter Geräte: Der AAI543-H00 ist die richtige Wahl, da sie HART-Durchleitung für die Ferndiagnose und Konfiguration von Ventilen ermöglicht. .
Für Standard-Analogausgang ohne HART: Der AAI543-S00 bietet die gleiche Kernfunktionalität zu geringeren Kosten .
Für flexible Schaltschrankverdrahtung: Wählen Sie die /A4S00 Variante für Druckklemmanschlüsse oder /K4A00 für KS-Kabelschnittstelle mit AEA4D-Anschlussleisten .
