Wichtigste Parameter und Merkmale
Kernmerkmale und Vorteile
Vollständige Kanal-zu-Kanal-IsolationDas herausragende Merkmal des Moduls ist seine Vollständige galvanische Trennung zwischen allen 16 Eingangskanälen und der SystemrückwandplatineDiese Architektur eliminiert Erdschleifeninterferenzen und verhindert die Ausbreitung von Fehlern zwischen Feldgeräten, wodurch die Signalintegrität auch in elektrisch störungsbehafteten Anlagenumgebungen gewährleistet wird. .
HART Digital Communication Pass-Through: Der -H50 Die Bezeichnung umfasst integrierte HART-ProtokollunterstützungDies ermöglicht die Fernkonfiguration, das Auslesen von Diagnosedaten und die Erfassung sekundärer Variablen von intelligenten Messumformern direkt über die DCS-Wartungsstation. Dadurch entfällt die Notwendigkeit von Handkommunikationsgeräten oder externen Multiplexern. .
Hohe Packungsdichte mit flexibler SenderhalterungDie 16-Kanal-Konstruktion spart wertvollen Platz im Schrank, wobei jeder Kanal unabhängig konfigurierbar für 2-Draht- oder 4-Draht-SenderDas Modul verfügt über eine integrierte Stromversorgung für 2-Draht-Geräte und vereinfacht so die Feldverdrahtung. .
Hot-Swap-Fähigkeit für hohe VerfügbarkeitDas Modul unterstützt Online-Ersatz ohne SystemabschaltungDadurch werden Ausfallzeiten während der Wartung minimiert. Es kann auch mit anderen Systemen kombiniert werden. doppelt redundante KonfigurationenGewährleistung einer ununterbrochenen Datenerfassung bei Hardwareausfällen .
Typische Anwendungen

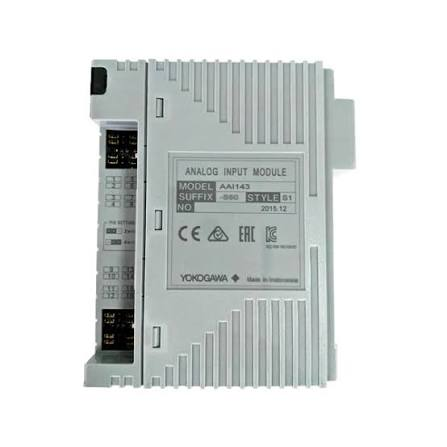

Der AAI143-H50 S1 findet breite Anwendung in kritischen Prozesssteuerungsanwendungen in der Schwerindustrie. :
Öl und GasProzesssteuerung in Raffinerien, Pipelineüberwachung und Instrumentierung von Offshore-Plattformen
PetrochemischeÜberwachung von Reaktortemperatur, -druck und -durchfluss
Stromerzeugung: Erfassung von Kessel- und Turbinenparametern
Chemische VerarbeitungIntegration von pH-, Leitfähigkeits- und Füllstandsmessumformern
Häufig gestellte Fragen (FAQ)
Frage 1: Was ist die Hauptfunktion des AAI143-H50 S1?
A: Es handelt sich um ein isoliertes 16-Kanal-Analogeingangsmodul für das CENTUM VP/CS 3000 Prozessleitsystem. Seine Aufgabe ist die Erfassung von 4-20-mA-Signalen von Feldtransmittern, deren Umwandlung in digitale Daten und die Unterstützung der HART-Kommunikation für das Management intelligenter Geräte. .
Frage 2: Was bedeutet die Bezeichnung "-H50"?
A: Der -H50 Das Suffix kennzeichnet, dass das Modul Folgendes umfasst HART-Digitalkommunikationsfähigkeit. Der -H00 Der Variante fehlt die HART-Unterstützung. .
Frage 3: Was bedeutet die Bezeichnung „S1“?
A: Der S1 bezeichnet ein werkseitig gebündeltes Set wo das Modul und ATK4A-00 KS Kabel-Schnittstellenadapter sind vormontiert und auf hochdichte AEA4D-Anschlussplatinenverbindungen getestet. .
Frage 4: Können sowohl 2-Draht- als auch 4-Draht-Sender angeschlossen werden?
A: Ja. Jeder Kanal kann sein unabhängig konfiguriert Für 2- oder 4-Draht-Sender mit Pinbelegung. Das Modul verfügt über eine integrierte Stromversorgung für 2-Draht-Geräte. .
Frage 5: Wie hoch ist die Genauigkeit und Auflösung?
A: Genauigkeit ist ±16 µA (ungefähr ±0,1 % des Skalenendwerts) mit 16-Bit-A/D-Auflösung .
Frage 6: Unterstützt das Modul Redundanz?
A: Ja. Es kann in einem Paar kombiniert werden. dual-redundante KonfigurationGewährleistung einer ununterbrochenen Datenerfassung bei Hardwareausfällen .
Frage 7: Ist das Modul für eigensichere Anwendungen geeignet?
A: Nicht direkt. Das Modul selbst ist nicht eigensicher. Für Installationen in explosionsgefährdeten Bereichen gilt Folgendes: Externe Isolationsbarrieren sind erforderlich.Zenerbarrieren sind nicht zulässig .
Frage 8: Welche Abmessungen und welches Gewicht hat es?
A: Das Modul misst 107,5 × 32,8 × 130 mm und wiegt 0,3 kg .
Empfohlene Modelle und verwandte Produkte
Das AAI143-H50 S1 gehört zur FIO-Familie der analogen Eingangsmodule von Yokogawa. Nachfolgend sind verwandte Modelle und Komponenten aufgeführt:
Das richtige Modell auswählen
Für die HART-Integration intelligenter Geräte: Der AAI143-H50 S1 ist die richtige Wahl, da sie HART-Durchleitung für Fernkonfiguration und -diagnose bietet. .
Für Standard-Analogeingang ohne HART: Der AAI143-H00 S1 bietet die gleiche Kernfunktionalität zu geringeren Kosten .
Für analoge AusgangsanforderungenBetrachten Sie die AAI543-H50 für 16-Kanal 4-20 mA Ausgang mit HART-Unterstützung .
