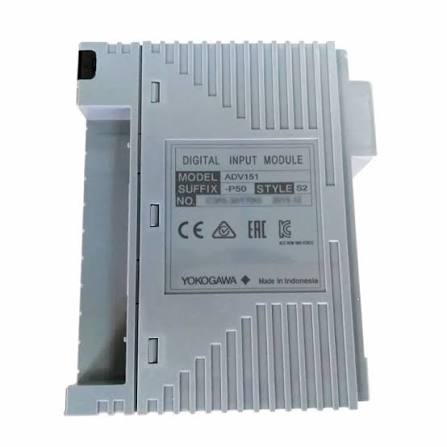

Wichtigste Parameter und Merkmale
Kernmerkmale und Vorteile
Hochdichtes 32-Kanal-DesignDas herausragende Merkmal des Moduls ist seine Fähigkeit zur Konsolidierung 32 digitale Ausgangskanäle in einem einzigen Steckplatz untergebracht, wodurch in großen DCS-Anlagen erheblich Platz im Schaltschrank gespart wird. Diese hochdichte Architektur eignet sich ideal für Anwendungen mit zahlreichen diskreten Steuerpunkten, wie z. B. Ventilblöcke, Motorstarter und Alarmmelder. .
Galvanische Trennung pro KanalDer ADV151 bietet vollständige galvanische Trennung zwischen jedem Ausgangskanal und der SystemrückwandplatineDadurch werden Erdschleifeninterferenzen beseitigt und die Fehlerfortpflanzung zwischen Feldgeräten verhindert. Dies gewährleistet die Signalintegrität auch in elektrisch störungsanfälligen Anlagenumgebungen. .
Unterstützung für dual-redundante KonfigurationenDas Modul unterstützt doppelt redundante KonfigurationenDies gewährleistet eine höhere Zuverlässigkeit und Fehlertoleranz für unternehmenskritische Prozessautomatisierungsnetzwerke. Fällt ein Modul aus, setzt das redundante Partnermodul den Betrieb unterbrechungsfrei fort. .
Integrierte DiagnosefunktionenDas Modul umfasst Kurzschluss- und ÜberlastschutzFunktionen zur Kanalfehler-Selbstdiagnose und Statusrückmeldung sind ebenfalls vorhanden. LEDs an der Vorderseite zeigen den Kanalbetrieb und den Systemstatus visuell an und ermöglichen so eine schnelle Fehlerbehebung. .
Hot-Swap-FähigkeitDas Modul unterstützt Online-Ersatz ohne SystemabschaltungDadurch werden Ausfallzeiten während der Wartung minimiert. Der Austausch kann im laufenden Betrieb erfolgen, wodurch eine kontinuierliche Prozesssteuerung gewährleistet wird. .
Flexible AnschlussmöglichkeitenDas Modul kann über Klemmenanschluss, Klemmenblock mittels KS-Kabeladapter oder mit einem kundenseitig bereitgestellten MIL-Kabel an Feldgeräte angeschlossen werden. Für die direkte Feldverdrahtung ist auch ein Druckklemmenblock erhältlich. .
Typische Anwendungen
Der ADV151 wird in der Prozessindustrie häufig zur diskreten Ausgangssteuerung eingesetzt:
Öl und Gas: Ventilsteuerung in Raffinerien, Stellantriebsmanagement für Rohrleitungen und Notabschaltsysteme
Chemie & PetrochemieReaktorzufuhrsteuerung, Pumpenstart/-stopp und Alarmmeldung
StromerzeugungKesselhilfssteuerung, Turbinenabschaltkreise und sonstige Anlagenausrüstung
PharmazeutischeChargenprozesssteuerung und Reinraumanlagenmanagement
Wasser & AbwasserSteuerung der Pumpstation und Betätigung der Ventile
Häufig gestellte Fragen (FAQ)
Frage 1: Was ist die Hauptfunktion des ADV151?
A: Es handelt sich um ein 32-Kanal-Digitalausgangsmodul für das Yokogawa CENTUM VP/CS 3000 Prozessleitsystem. Seine Aufgabe ist es, Steuersignale vom Prozessleitsystem zu empfangen und isolierte Transistorkontaktsignale auszugeben, um Feldgeräte wie Magnetventile, Relais und Kontrollleuchten anzusteuern. .
Frage 2: Was bedeuten die Suffixe „-P“ und „-E“?
A: Der -P Das Suffix gibt an, dass das Modul für Folgendes konfiguriert ist: Drucktasteneingang (mit SOE-Erfassungsfunktion zur Aufzeichnung von Ereignisabläufen). -E Suffix zeigt an SOE-Übernahme Funktionalität. Die -5 Und -6 Suffixe deuten darauf hin ohne Statusanzeige Und mit Statusanzeige jeweils .
Frage 3: Handelt es sich beim ADV151 um ein Eingangs- oder Ausgangsmodul?
A: es ist ein Digitales AusgangsmodulFür digitale Eingangsfunktionen siehe die Serien ADV141, ADV142 oder ADV161. .
Frage 4: Kann der ADV151 in einer redundanten Konfiguration verwendet werden?
A: Ja. Es unterstützt doppelt redundante Konfigurationen mit dedizierten Anschlussblöcken (z. B. AEA4D oder AET4D). Beide Module müssen für einen ordnungsgemäßen Redundanzbetrieb identische Modelle sein. .
Frage 5: Welche Anforderungen werden an die externe Stromversorgung gestellt?
A: Der externe Versorgungsspannungsbereich für den ADV151 ist 18–26,4 V Gleichstrom (Nennspannung 24 V DC) .
Frage 6: Unterstützt das Modul Hot-Swapping?
A: Ja. Das Modul unterstützt Online-Ersatz ohne Systemabschaltung, vorausgesetzt, die ordnungsgemäße Systemerdung und Redundanzkonfiguration sind gewährleistet. .
Frage 7: Welche Anschlussplatinen sind mit dem ADV151 kompatibel?
A: Zu den kompatiblen Anschlussleisten gehören: ATA4S (Druckklemme), AEA4D (doppelt redundant) und Verbindungen über KS-Kabelschnittstellenadapter (z. B. ATK4A-00). Das Modul kann auch direkt mit kundenseitig bereitgestellten MIL-Kabeln angeschlossen werden. .
Frage 8: Was sind die wichtigsten LED-Anzeigen am Modul?
A: Das Modul bietet folgende Funktionen Statusanzeigenleuchten auf der Vorderseite für Kanalbetrieb und Systemstatus, ermöglicht die schnelle visuelle Überprüfung von Ausgabezuständen und Modulzustand .
Empfohlene Modelle und verwandte Produkte
Das ADV151 gehört zur FIO-Digitalausgangsmodulfamilie von Yokogawa. Nachfolgend sind verwandte Modelle und Komponenten aufgeführt:
Das richtige Modell auswählen
Für Standard-32-Kanal-Digitalausgangsanwendungen: Der ADV151 ist die richtige Wahl für CENTUM VP/CS 3000-Systeme, die eine diskrete Ausgangssteuerung mit hoher Dichte erfordern. .
Für höhere Kanaldichte: Der ADV561 bietet 64 Ausgangskanäle in einem einzigen Modul .
Anforderungen an den Relaisausgang: Der ADV541 bietet 16 Kanäle mit Relaiskontaktausgang zum Schalten höherer Spannungs-/Stromlasten .
Für redundante Konfigurationen: Zwei ADV151-Module miteinander verbinden AEA4D Anschlusskasten für doppelt redundanten Betrieb .
