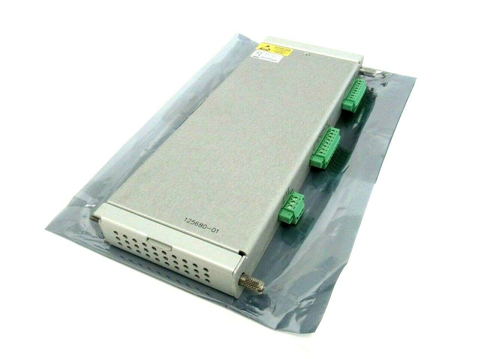

Der Bently Nevada 125680-01 ist die Proximitor-E/A-Modul mit internen Anschlüssen für die 3500/40M Näherungssensor im Maschinenschutzsystem 3500.es ist ein I/O-Karte in voller Höhe auf der Rückseite Das ist die entscheidende Hardware-Schnittstelle zwischen den vor Ort montierten Näherungssensoren (Bently Nevada 3300 XL-Serie) und dem nach vorne gerichteten Monitormodul 3500/40M.
Artikelnummer :
125680-01Bestellung (Mindestbestellmenge) :
1 PieceZahlung :
EXW/CIFProduktursprung :
USAVerschiffungshafen :
WuhanLieferzeit :
3-5daysGewicht :
3kg| Spezifikation | Beschreibung |
|---|---|
| Hersteller | Bently Nevada (Baker Hughes) |
| Modell | 125680-01 |
| Produktfamilie | 3500/40M Näherungssensor |
| Produkttyp | Proximitor I/O-Modul (Interne Anschlüsse) |
| Kompatibler Monitor | 3500/40M Näherungssensor (Hauptkarte 176449-01) |
| Anzahl der Kanäle | 4 nicht isolierte Eingangskanäle für Näherungssensoren |
| Unterstützte Sensoren | Bently Nevada 3300 XL 8mm, 11mm und 25mm Näherungssensoren |
| Wandleranregung | -24 VDC Stromversorgung durch den Monitor |
| Eingangsimpedanz | 10 kΩ pro Kanal |
| Abschlussart | Interne Anschlüsse (eingebaute Schraubklemmenblöcke) |
| Stromverbrauch | 7,7 W typisch |
| Schleifendiagnose | Erkennt Leerlauf- und Kurzschlusszustände in den Messwandlerschleifen. |
| Hot Swap | Unterstützt (die Hauptstromversorgung des Racks kann eingeschaltet bleiben) |
| Betriebstemperatur | -30 °C bis +65 °C (-22 °F bis +150 °F) |
| Lagertemperatur | -40 °C bis +85 °C (-40 °F bis +185 °F) |
| Luftfeuchtigkeit | 95 %, nicht kondensierend |
| Abmessungen (B x H x T) | 24,4 mm x 241,3 mm x 99,1 mm |
| Gewicht | Ca. 0,20 kg (0,44 lb) |
| PCB-Behandlung | Konform beschichtete Leiterplatte |
| Zertifizierungen | CE-, CSA- und ATEX-Zulassungen für explosionsgefährdete Bereiche, API-670-konform |
| Ursprungsland | USA |
| Lebenszyklusstatus | Aktiv / Verfügbar als Neuware |
| Modell | Beschreibung | Typische Anwendung |
|---|---|---|
| 125680-01 (dieses Modell) | Proximitor-E/A-Modul mit internen Anschlüssen | Standardmäßige 3500/40M-Überwachung mit interner Rackverkabelung |
| 126615-01 | Proximitor I/O-Modul mit Externe Terminierungen | Anwendungen, die einen externen Verdrahtungszugang erfordern |
| 135489-04 | Proximitor I/O-Modul mit Interne Barrieren + Interne Beendigungen | Anwendungen in explosionsgefährdeten Bereichen (eigensicher) |
| 149716-01 | TMR Proximitor-E/A-Modul mit externen Anschlüssen | Dreifach modulare redundante Konfigurationen |
| 176449-01 | 3500/40M Näherungssensor (Hauptkarte) | Begleitende Frontkarte für die 125680-01 |
| 3500/42M | Näherungssensor/Seismischer Monitor | Anwendungen, die seismische Eingangsdaten (Geschwindigkeit/Beschleunigung) erfordern |
Frage 1: Was ist die Hauptfunktion des Modells 125680-01?
Es ist das hinteres I/O-Modul Für den 3500/40M-Näherungssensor dient er als direkte Hardware-Schnittstelle zwischen externen Wirbelstrom-Näherungssensoren und dem nach vorne gerichteten Monitor. Er liefert eine stabile Sensorspannung, empfängt analoge Rohspannungssignale und leitet diese über die Backplane an die Hauptprozessorkarte weiter, wo Maschinenkennzahlen wie Radialschwingung, Wellenexzentrizität, Schubkraftposition, Differenzausdehnung und REBAM berechnet werden.
Frage 2: Worin besteht der Unterschied zwischen 125680-01 und 126615-01?
Der Hauptunterschied besteht darin, dass Abbruchmethode. Der 125680-01 Verwendung Interne Kündigungen — Die Feldverdrahtung wird direkt an die integrierten Schraubklemmen des Moduls angeschlossen. 126615-01 Verwendung Externe Terminierungen Die Feldverdrahtung wird an separate externe Anschlussblöcke angeschlossen, wobei ein Flachbandkabel mit dem E/A-Modul verbunden ist. .
Frage 3: Kann das Modell 125680-01 Signale von Näherungssensoren anderer Hersteller als Bently Nevada empfangen?
NEIN. Die internen Messpfade und Skalierungsmatrizen sind speziell für Bently Nevada Näherungssensoren kalibriert. Die Verwendung von Sensoren anderer Hersteller führt zu einer Veränderung der linearen Skalierungsfaktoren, ungültigen Messwertumrechnungen und Kalibrierungsfehlern.
Frage 4: Wie kann ich ein Problem mit einem Kanal beheben, der dauerhaft den Status "NICHT OK" anzeigt?
Messen Sie die rohe Gleichspannung am Spalt zwischen SIG Und COM Anschlüsse mit einem Multimeter. Eine intakte Messspitze zeigt zwischen -4 V DC und -16 V DCWenn die Spannung nahe 0 V liegt oder die volle -24-V-Versorgung widerspiegelt, ist der Fehler wahrscheinlich ein Kabelkurzschluss oder Unterbrechung der Leitung im Feld und nicht aufgrund eines Ausfalls des E/A-Moduls .
Frage 5: Ist die 125680-01 im laufenden Betrieb austauschbar?
Ja. Das Modul unterstützt den Hot-Swap-Betrieb – die Hauptstromversorgung des Racks kann während des Modulwechsels erhalten bleiben. Durch das Herausziehen des Moduls wird jedoch die Erregerspannung der Feldsensoren sofort unterbrochen, was eine „Überwachungsfehlermeldung“ auslöst. Vor dem Ausbau muss der Schlüsselschalter des Racks umgelegt werden. PROGRAMM-Modus und aktivieren Sie Software-Kanal-Bypass-Flags über die 3500 Rack-Konfigurationssoftware, um zu verhindern, dass nachgelagerte Notauslöserelais aktiviert werden.
