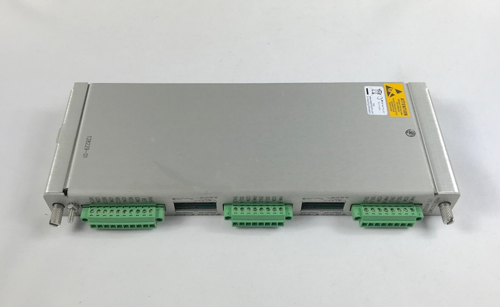

Der Bently Nevada 128229-01 ist die Proximitor/Seismic mit internen Anschlüssen für die 3500/42M Näherungssensor/Seismischer Monitor im Maschinenschutzsystem 3500. Es handelt sich um ein I/O-Karte in voller Höhe auf der Rückseite die als Hardware-Schnittstelle zwischen feldmontierten Näherungssensoren, Beschleunigungsmessern und Velomitor-Sensoren und dem nach vorne gerichteten 3500/42M-Monitormodul dient.
Artikelnummer :
128229-01Bestellung (Mindestbestellmenge) :
1 PieceZahlung :
EXW/CIFProduktursprung :
USAVerschiffungshafen :
WuhanLieferzeit :
3-5daysGewicht :
3kg| Spezifikation | Beschreibung |
|---|---|
| Hersteller | Bently Nevada (Baker Hughes) |
| Modell | 128229-01 |
| Produktfamilie | 3500/42M Näherungssensor/Seismischer Monitor |
| Produkttyp | Proximitor-/Seismic-I/O-Modul (Interne Anschlüsse) |
| Kompatibler Monitor | 3500/42M Monitor (Hauptkarte 176449-02) |
| Anzahl der Kanäle | 4 nicht isolierte Wandlereingangskanäle |
| Unterstützte Sensoren | Näherungssensoren, Beschleunigungsmesser, Velomitor, Seismoprobe |
| Wandleranregung | -24 VDC Stromversorgung durch den Monitor |
| Eingangsimpedanz | 10 kΩ pro Kanal |
| Abschlussart | Interne Anschlüsse (eingebaute Klemmenblöcke) |
| Ausgangsspannung | 0 bis +12 VDC |
| Stromverbrauch | 7,7 W typisch |
| Isolierung | galvanische Trennung mit 500 Vrms zur Vermeidung von Erdschleifen |
| Betriebstemperatur | -30 °C bis +65 °C (-22 °F bis +150 °F) |
| Lagertemperatur | -40 °C bis +85 °C |
| Luftfeuchtigkeit | 95 %, nicht kondensierend |
| Abmessungen (H x B x T) | 241,3 mm x 24,4 mm x 99,1 mm |
| Gewicht | Ca. 0,20 kg (0,44 lb) für die Version ohne Barriere |
| Rack-Platz | 1 hinterer Schlitz in voller Höhe |
| Ursprungsland | USA |
| Lebenszyklusstatus | Aktiv / Verfügbar als Neuware |
| Modell | Beschreibung | Typische Anwendung |
|---|---|---|
| 128229-01 (dieses Modell) | Proximitor-/Seismik-I/O-Modul mit internen Anschlüssen | Standard 3500/42M Überwachung mit interner Rackverkabelung |
| 128240-01 | Proximitor-/Seismik-E/A-Modul mit Externe Terminierungen | Anwendungen, die einen externen Verdrahtungszugang erfordern |
| 135489-01 | E/A-Modul mit Interne Barrieren + Interne Beendigungen (4x Näherungs-/Beschleunigungsanzeige) | Anwendungen in explosionsgefährdeten Bereichen (eigensicher) |
| 135489-02 | I/O-Modul mit internen Barrieren (2x Prox/Accel + 2x Velomitor) | Gemischte Sensoranwendungen in Gefahrenbereichen |
| 140471-01 | Prox/Velom I/O-Modul mit internen Anschlüssen | Prox/Accel/Velomitor-Anwendungen |
| 176449-02 | 3500/42M Näherungssensor/Seismischer Monitor (Hauptkarte) | Begleitende Frontkarte für die 128229-01 |
Frage 1: Was ist die Hauptfunktion des Produkts 128229-01?
Es ist das hinteres I/O-Modul Für den 3500/42M Proximitor/Seismic Monitor dient er als direkte Hardware-Schnittstelle zwischen externen Näherungssensoren und seismischen Wandlern und dem nach vorne gerichteten Monitor. Er sorgt für eine stabile Sensoranregung, empfängt analoge Rohsignale und leitet diese über die Backplane an die Hauptprozessorkarte weiter, wo Maschinenkennzahlen wie Radialschwingung, Schubkraftposition, Beschleunigung, Geschwindigkeit, Exzentrizität und REBAM berechnet werden.
Frage 2: Worin besteht der Unterschied zwischen 128229-01 und 128240-01?
Der Hauptunterschied besteht darin, dass Abbruchmethode. Der 128229-01 Verwendung Interne Kündigungen — Die Feldverdrahtung wird direkt an die integrierten Klemmenblöcke des Moduls angeschlossen. 128240-01 Verwendung Externe Terminierungen — Die Feldverdrahtung wird an separate externe Anschlussblöcke angeschlossen, von wo aus ein Kabel mit dem E/A-Modul verbunden ist.
Frage 3: Ist bei der 128229-01 die nach vorne gerichtete Monitorkarte enthalten?
NEIN. Die 128229-01 ist die Nur hinteres I/O-ModulEin vollständiger Überwachungskanal erfordert die Kompatibilität 3500/42M Monitorkarte (176449-02) für Signalverarbeitungs- und Alarmfunktionen.
Frage 4: Kann der 128229-01 Signale von Keyphasor-Wandlern empfangen?
NEIN. Keyphasor-Signale benötigen einen dedizierten 3500/25 Keyphasor-Modul und die zugehörigen Ein-/Ausgänge. Das Modell 128229-01 ist ausschließlich für Eingänge von Näherungs- und seismischen Wandlern ausgelegt. .
Frage 5: Ist die 128229-01 im laufenden Betrieb austauschbar?
Jajedoch mit Vorsichtsmaßnahmen. Aktivieren Sie vor dem Herausziehen oder Einsetzen des Moduls die Rack-Bypass-Schalter Alternativ können die entsprechenden Alarmrelais in der Konfigurationssoftware manuell überbrückt werden. Dadurch wird verhindert, dass kurzzeitige Schaltvorgänge während des Umschaltens versehentlich Maschinen auslösen.
