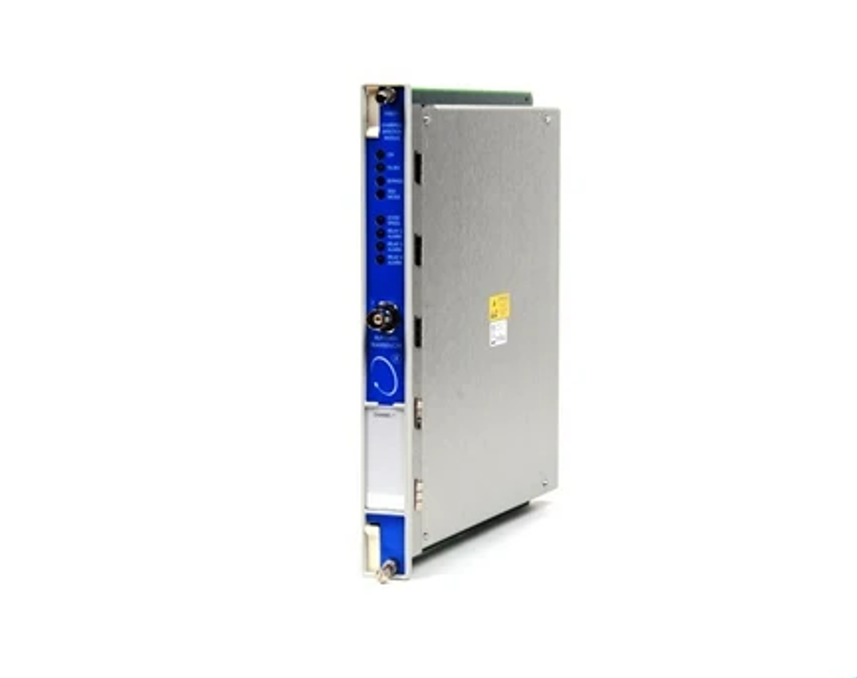

Der Bently Nevada 176449-01 ist die Proximitor Monitor Hauptkarte für die 3500/40M Modul im Maschinenschutzsystem 3500.es ist ein 4-Kanal-Monitor das Eingaben akzeptiert von Bently Nevada Näherungssensoren und bereitet die Signale vor, um Radialschwingungen, Schubposition, differentielle Ausdehnung, Exzentrizität und REBAM Messungen.
Artikelnummer :
176449-01Bestellung (Mindestbestellmenge) :
1 PieceZahlung :
EXW/CIFProduktursprung :
USAVerschiffungshafen :
WuhanLieferzeit :
3-5daysGewicht :
3kg| Spezifikation | Beschreibung |
|---|---|
| Hersteller | Bently Nevada (Baker Hughes) |
| Modell | 3500/40M |
| Teilenummer | 176449-01 |
| Produkttyp | Näherungssensor (Frontkarte / PWA) |
| Anzahl der Kanäle | 4 (unabhängig programmierbar) |
| Kompatible Wandler | Bently Nevada 3300, 3300 XL, 7200 Näherungssensorsysteme |
| Messfunktionen | Radialschwingung, Schubposition, differentielle Ausdehnung, Exzentrizität, REBAM |
| Signalauflösung | 24-Bit-A/D-Wandlung |
| Genauigkeit | ±0,33 % des typischen Maximalwerts; ±1 % des Maximalwerts |
| Frequenzgang | 4 Hz bis 4000 Hz (benutzerprogrammierbar) |
| Gepufferte Ausgänge | 1 Koaxialanschluss pro Kanal, kurzschlussgeschützt |
| Wandler-Stromversorgung | -24 VDC |
| Stromverbrauch | 7,7 W typisch |
| LEDs an der Vorderseite | OK, TX/RX, Bypass |
| Betriebstemperatur | -30 °C bis +65 °C (-22 °F bis +150 °F) |
| Lagertemperatur | -40 °C bis +85 °C (-40 °F bis +185 °F) |
| Luftfeuchtigkeit | 95 %, nicht kondensierend |
| Abmessungen (H x B x T) | 241,3 mm x 24,4 mm x 241,8 mm |
| Gewicht | 0,91 kg (2,0 lb) |
| Rack-Platz | 1 Frontschlitz in voller Höhe |
| Begleitende E/A-Module | 125680-01 (Interne Kündigungen), 126615-01 (Externe Kündigungen), 135489-04 (Interne Barrieren) |
| Ursprungsland | USA |
| Lebenszyklusstatus | Aktiv / Verfügbar als Neuware |
| Modell | Beschreibung | Typische Anwendung |
|---|---|---|
| 176449-01 (dieses Modell) | 3500/40M Näherungssensor-Hauptkarte | Radialschwingung, Schubposition, differentielle Expansion |
| 125680-01 | Proximitor I/O-Modul mit Interne Kündigungen | Standardmäßige interne Verdrahtungskonfiguration |
| 126615-01 | Proximitor I/O-Modul mit Externe Terminierungen | Anwendungen, die einen externen Verdrahtungszugang erfordern |
| 135489-04 | Proximitor I/O-Modul mit Interne Barrieren | Anwendungen in explosionsgefährdeten Bereichen (eigensicher) |
| 149716-01 | TMR Proximitor I/O-Modul (Externe Anschlüsse) | Dreifach modulare redundante Konfigurationen |
| 3500/42M | Näherungssensor/Seismischer Monitor | Anwendungen, die seismische Eingangsdaten (Geschwindigkeit/Beschleunigung) erfordern |
| 176449-01 + 125680-01 | Komplette Baugruppe 3500/40M-01-00 | Standardmäßige Überwachung von Radialschwingungen und Schubkräften |
Frage 1: Was ist die Hauptfunktion der 176449-01?
Es ist das Proximitor Monitor Hauptkarte für das Modul 3500/40M. Es empfängt Eingangssignale von Bently Nevada Näherungssensoren, bereitet diese zur Messung von Vibrationen und Positionen auf und vergleicht die aufbereiteten Signale mit benutzerprogrammierbaren Alarmen. Jeder Kanal kann unabhängig konfiguriert werden für Radialschwingungen, Schubposition, differentielle Ausdehnung, Exzentrizität oder REBAM Überwachung .
Frage 2: Worin besteht der Unterschied zwischen 176449-01 und 176449-02?
Der 176449-01 ist die Hauptkarte für die 3500/40M Näherungssensor, entworfen für Nur Eingänge für Näherungssensoren. Der 176449-02 ist die Hauptkarte für die 3500/42M Näherungssensor/Seismischer Monitor, das beides akzeptiert Nähe- und seismische Eingangsgrößen (Geschwindigkeit/Beschleunigung) . Sie sind nicht austauschbar — Die E/A-Module und die Konfigurationssoftwareeinstellungen unterscheiden sich zwischen den beiden Monitoren.
Frage 3: Wie sind die Kanäle konfiguriert?
Die Monitorkanäle sind konfiguriert paarweiseDie Kanäle 1 und 2 können eine Funktion ausführen, während die Kanäle 3 und 4 eine andere (oder dieselbe) Funktion ausführen können. Dadurch kann ein einzelnes Modul gleichzeitig zwei verschiedene Messarten überwachen (z. B. radiale Vibrationen auf CH1/2 und Schubposition auf CH3/4). .
Frage 4: Welche zugehörigen E/A-Module werden benötigt?
Für die 176449-01 wird ein passendes hinteres E/A-Modul benötigt:
125680-01Interne Anschlüsse (Standard)
126615-01Externe Kündigungen
135489-04Interne Barrieren + Interne Abschlüsse (Gefahrenbereich)
149716-01TMR-Version mit externen Anschlüssen
Frage 5: Was sind die typischen Anwendungsbereiche für den 3500/40M?
Es wird häufig verwendet für Dampf- und Gasturbinen, Zentrifugalkompressoren, Elektromotoren, Wasserturbinenund andere kritische rotierende Anlagenteile. Es bietet kontinuierlichen Maschinenschutz durch den Vergleich von Vibrations- und Positionswerten in Echtzeit mit programmierbaren Alarm- und Gefahrenschwellenwerten.
