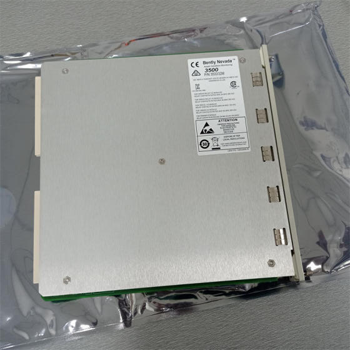

Der Bently Nevada 149986-02 ist die Ersatz-4-Kanal-Relaissteuermodul für die 3500/32M Relaismodul im Maschinenschutzsystem 3500. Es handelt sich um die Hauptkarte auf der Vorderseite, die Alarmzustände verarbeitet und programmierbare Abstimmungslogik ausführt, um das hintere E/A-Modul (125720-01 oder 125720-02) anzusteuern, um externe Alarm-, Auslöse- und Abschaltkreise zu schalten.
Artikelnummer :
149986-02Bestellung (Mindestbestellmenge) :
1 PieceZahlung :
EXW/CIFProduktursprung :
USAVerschiffungshafen :
WuhanLieferzeit :
3-5daysGewicht :
3kg| Spezifikation | Beschreibung |
|---|---|
| Hersteller | Bently Nevada (Baker Hughes) |
| Modell | 3500/32M |
| Ersatzteilnummer | 149986-02 |
| Produkttyp | 4-Kanal-Relaissteuermodul (Frontkarte) |
| Kompatible E/A-Module | 125720-01 (Standard) / 125720-02 (Gefahrgut/SIL) |
| Anzahl der Relais | 4 unabhängige Kanäle |
| Relais-Typ | Einpoliger Umschalter (SPDT), epoxidversiegelt |
| Lichtbogenunterdrücker | 250 Vrms, serienmäßig installiert |
| Kontakt zum Leben | 100.000 Zyklen bei 5 A, 24 V DC oder 240 V AC |
| Stromverbrauch | 5,8 W typisch |
| Funktionale Sicherheit | SIL 2-fähig |
| Genehmigungen für Gefahrenbereiche | ATEX/IECEx/CSA (Klasse I, Zone 2); cNRTLus (Klasse I, Div 2) |
| Betriebstemperatur | -30 °C bis +65 °C (-22 °F bis +150 °F) |
| Lagertemperatur | -40 °C bis +85 °C (-40 °F bis +185 °F) |
| Luftfeuchtigkeit | 95 %, nicht kondensierend |
| Abmessungen (H x B x T) | 241 mm x 24,4 mm x 242 mm |
| Gewicht | 0,7 kg (1,6 lb) |
| Lebenszyklusstatus | Aktiv / Verfügbar als Neuware |
| Modell | Beschreibung | Typische Anwendung |
|---|---|---|
| 149986-02 (dieses Modell) | Ersatz-4-Kanal-Relaissteuermodul (Frontkarte) | 3500/32M Relaislogik und Abstimmung |
| 125712-01 | 4-Kanal-Relaismodul (Hauptkarte für Standard 3500/32) | Ältere 3500/32-Anwendungen (nicht austauschbar mit 149986-02) |
| 125720-01 | Ersatz-4-Kanal-Relais-E/A-Modul (Standard) | Reparatur/Austausch für Standardsysteme |
| 125720-02 | Ersatz-4-Kanal-Relais-E/A-Modul (gefährdet/SIL) | SIL-zertifizierte Anwendungen und Anwendungen in explosionsgefährdeten Bereichen |
| 3500/32-01-01 | Komplettes 4-Kanal-Relaismodul (cNRTLus) | Nordamerikanische Anlagen der Klasse I Div 2 |
| 3500/32-01-02 | Komplettes 4-Kanal-Relaismodul (ATEX/IECEx) | Internationale Anlagen in explosionsgefährdeten Bereichen |
| 3500/22M | Transient Data Interface (TDI) | Erforderliches Begleitmodul für 3500/32M |
Frage 1: Was ist die Hauptfunktion der 149986-02?
Es ist das Frontplatten-Relaissteuermodul für das 4-Kanal-Relaismodul 3500/32M. Es empfängt Alarmzustände von Überwachungsmodulen im Rack, verarbeitet programmierbare Abstimmungslogik (Alarmtreiberlogik) und steuert das rückseitige E/A-Modul an, um externe Alarm-, Auslöse- und Abschaltkreise zu schalten. .
Frage 2: Kann die 149986-02 die 125712-01 ersetzen?
NEIN. Der 149986-02 ist das Ersatzteil für das aufgerüstete 3500/32M und unterstützt SIL-2- und explosionsgeschützte Zertifizierungen. 125712-01 ist die Hauptkarte für den Standard 3500/32 und verfügt nicht über diese Zertifizierungen. Sie sind vollständig nicht austauschbar — Der Einbau eines 149986-02 in ein älteres 3500/32 führt zu Funktionsproblemen, während die Verwendung eines 125712-01 in ein 3500/32M die Sicherheitszertifizierungen beeinträchtigt. .
Frage 3: Welche Firmware- und Softwareversionen werden für das Modell 149986-02 benötigt?
Für den 3500/32M wird Folgendes benötigt:
3500/22 TDI-Modul mit Firmware Rev 1.71 oder später
3500 Rack-Konfigurationssoftware Version 4.5 oder später
3500 Datenerfassungssoftware Version 2.40 oder später
3500 Datenanzeigesoftware Version 1.40 oder später
Frage 4: Kann die 149986-02 im laufenden Betrieb ausgetauscht werden?
NEIN. Vor dem Ausbau müssen die Feldverdrahtungsklemmen getrennt und der Steckplatzbereich spannungsfrei gestellt werden. Das Entfernen des Moduls unter Last kann die Sicherheitsregelkreise stören und Fehlauslösungen des Not-Aus-Schalters verursachen. Beachten Sie stets die geltenden ESD-Schutzmaßnahmen und vergewissern Sie sich, dass die Konfiguration des Ersatzmoduls mit der des Originalmoduls übereinstimmt. .
Frage 5: Welche Diagnosewarnungen werden üblicherweise für dieses Modul ausgegeben?
Häufige Warnmeldungen sind:
Modul nicht OKInterner Selbstdiagnosefehler, oft bedingt durch alternde Relaisspulen
RelaisfehlerDer Kanal wird nicht betätigt, häufig aufgrund von Kurzschlüssen in der externen Verkabelung oder Kontaktverschleiß.
Fehlende Rücklesefunktion des RelaisKontaktschweißen (oft verursacht durch induktive Lastrückkopplung ohne Überspannungsschutz) oder Spulenverschleiß
Watchdog-Auszeit: Kommunikationsabbrüche auf der Backplane, häufig aufgrund von Firmware-Versionskonflikten
