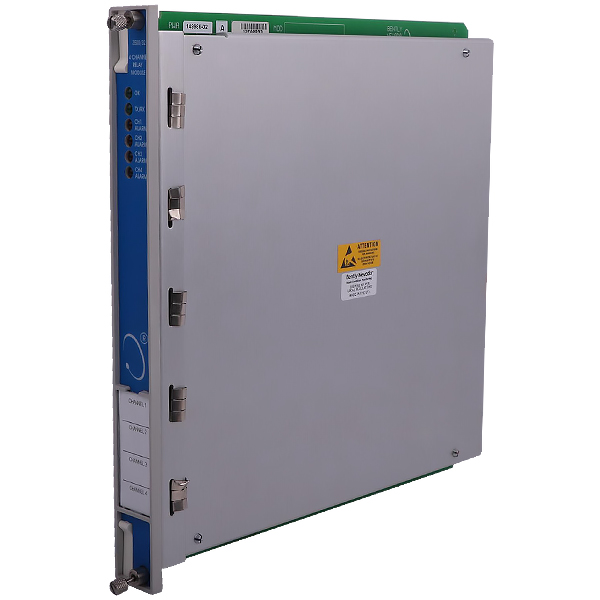

Der Bentley Nevada 3500/32M 184631-02ist ein 4-Kanal-Relaismodul für das Maschinenschutzsystem der Serie 3500. Es handelt sich um ein Modul in voller Höhe, das Folgendes bietet: vier Relaisausgänge, die jeweils unabhängig voneinander programmierbar sind, um die Abstimmungslogik auszuführen. Es ist für kritische Alarm- und Abschaltanwendungen an rotierenden Maschinen in der Energieerzeugung, der Öl- und Gasindustrie sowie der Fertigungsindustrie konzipiert.
Artikelnummer :
184631-02Bestellung (Mindestbestellmenge) :
1 PieceZahlung :
EXW/CIFProduktursprung :
USAVerschiffungshafen :
WuhanLieferzeit :
3-5daysGewicht :
3kg| Spezifikation | Beschreibung |
|---|---|
| Hersteller | Bently Nevada (Baker Hughes) |
| Modell | 3500/32M |
| Alternative Teilenummer | 184631-02 |
| Produktfamilie | 3500 Maschinenschutzsystem |
| Produkttyp | 4-Kanal-Relaismodul (volle Bauhöhe) |
| Anzahl der Relais | 4 unabhängige Kanäle |
| Relais-Typ | Einpoliger Umschalter (SPDT), epoxidversiegelt |
| Kontakt zum Leben | 100.000 Zyklen bei 5 A, 24 V DC oder 240 V AC |
| Maximale Schaltspannung | 30 V DC / 30 V AC (explosionsgefährdet/SIL); 125 V DC / 250 V AC (Standard) |
| Maximaler Schaltstrom | 2 A (ohmsche Last) |
| Lichtbogenunterdrücker | 250 Vrms, serienmäßig installiert |
| Betriebsart | Per Schalter wählbar: Normalerweise unter Spannung oder normalerweise stromlos |
| Stromverbrauch | 5,8 W typisch |
| Funktionale Sicherheit | SIL 2-fähig |
| Genehmigungen für Gefahrenbereiche | ATEX/IECEx/CSA (Klasse I, Zone 2); cNRTLus (Klasse I, Div 2) |
| Betriebstemperatur | -30 °C bis +65 °C (-22 °F bis +150 °F) |
| Lagertemperatur | -40 °C bis +85 °C (-40 °F bis +185 °F) |
| Luftfeuchtigkeit | 95 %, nicht kondensierend |
| Hauptmodulabmessungen | 241 mm x 24,4 mm x 242 mm |
| Gewicht des Hauptmoduls | 0,7 kg (1,6 lb) |
| Abmessungen des E/A-Moduls | 241 mm x 24,4 mm x 99,1 mm |
| Gewicht des E/A-Moduls | 0,4 kg (1,0 lb) |
| Ursprungsland | USA |
| Modell | Beschreibung | Typische Anwendung |
|---|---|---|
| 184631-02 (dieses Modell) | 3500/32M 4-Kanal-Relaismodul | Standardmäßige Alarm-/Abschaltlogik |
| 149986-02 | Ersatz-4-Kanal-Relaissteuermodul (Frontkarte) | Ersatz-Hauptkarte für 3500/32M |
| 125720-01 | Ersatz-4-Kanal-Relais-E/A-Modul (Standard) | Reparatur/Austausch für Standardsysteme |
| 125720-02 | Ersatz-4-Kanal-Relais-E/A-Modul (gefährdet/SIL) | SIL-zertifizierte Anwendungen und Anwendungen in explosionsgefährdeten Bereichen |
| 125712-01 | Ersatz-4-Kanal-Relaismodul (Hauptkarte für Standard 3500/32) | Ältere 3500/32-Anwendungen |
| 3500/33 | 16-Kanal-Relaismodul | Anforderungen an Relaisausgänge mit hoher Dichte |
Frage 1: Was ist die Hauptfunktion des Modells 3500/32M (184631-02)?
es ist ein 4-Kanal-Relaismodul Das System bietet vier unabhängige Relaisausgänge für die Alarm- und Abschaltlogik des Maschinenschutzsystems 3500. Jeder Ausgang kann unabhängig programmiert werden, um mithilfe der Alarm-Ansteuerlogik und UND/ODER-Kombinationen der Eingänge „Alarm“, „Gefahr“, „Nicht OK“ oder PPL von jedem Monitorkanal im Rack eine Abstimmungslogik durchzuführen. .
Frage 2: Wo kann der 3500/32M im Rack installiert werden?
Das Modul kann platziert werden in ein beliebiger Steckplatz rechts neben dem Transient Data Interface (TDI)-ModulEs belegt einen vorderen Steckplatz in voller Höhe und benötigt einen hinteren Steckplatz in voller Höhe für das E/A-Modul. .
Frage 3: Worin besteht der Unterschied zwischen dem 3500/32M und dem Standardmodell 3500/32?
Der 3500/32M ist die M-Serie Version, die unterstützt Funktionale Sicherheit nach SIL 2 Und Zertifizierungen für explosionsgefährdete BereicheEs verwendet die 149986-02 Die Hauptkarte, während die Standardversion 3500/32 die 125712-01 Hauptkarte. Die beiden sind nicht austauschbar — Der Einbau einer 3500/32M-Karte in ein älteres 3500/32-Rack verursacht Funktionsprobleme .
Frage 4: Was sind die häufigsten Ursachen dafür, dass die Kanalalarm-LEDs dauerhaft leuchten?
Häufige Ursachen sind:
Relaisspulenausfall oder festsitzender Kontakt: Führen Sie die programmierte Logik des Kanals in der Konfigurationssoftware durch und prüfen Sie die Durchgängigkeit der Relaiskontakte.
Fehlkonfiguration der Programmier-/Abstimmungslogik: Überprüfen Sie erneut die Einstellungen der Alarmantriebslogik in der 3500 Rack-Konfigurationssoftware.
Kommunikationsfehler der BackplaneFalls die TX/RX-LED nicht blinkt, setzen Sie das Modul neu ein und prüfen Sie benachbarte Module auf das gleiche Symptom.
Frage 5: Welche Ersatzteile sind für den 3500/32M erhältlich?
Zu den wichtigsten Ersatzteilen gehören:
149986-02: Ersatz-4-Kanal-Relaissteuermodul (Hauptkarte)
125720-01: Ersatz-4-Kanal-Relais-E/A-Modul (Standard, nur für Reparaturen verfügbar)
125720-02: Ersatz-4-Kanal-Relais-E/A-Modul (except-Bereich/funktionale Sicherheit)
129771-01Benutzerhandbuch für die Relaismodule 3500/32 und 3500/32M
