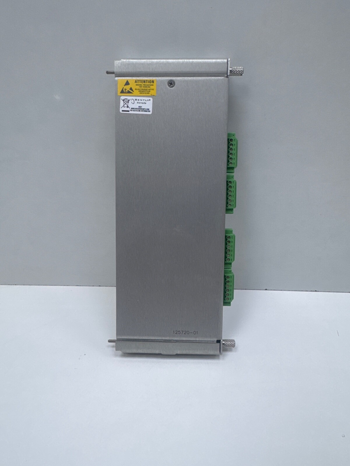

Der Bentley, Nevada 125720-02 ist die Ersatz-4-Kanal-Relaisausgangsmodul speziell entwickelt für Gefahrenbereich (Klasse I, Division 2 / Zone 2) Und Systeme für funktionale Sicherheit (SIL) innerhalb der 3500/32M Relaismodul Architektur. Es handelt sich um eine rückseitige I/O-Karte in voller Höhe, die mit der 149986-02 vorderes Relaissteuermodul, das vier unabhängige Einmast-Doppelwurf (SPDT) Relaisausgänge für Maschinenschutz und Notabschaltlogik.
Artikelnummer :
125720-02Bestellung (Mindestbestellmenge) :
1 PieceZahlung :
EXW/CIFProduktursprung :
USAVerschiffungshafen :
WuhanLieferzeit :
3-5daysGewicht :
3kg| Spezifikation | Beschreibung |
|---|---|
| Hersteller | Bently Nevada (Baker Hughes) |
| Modell | 125720-02 |
| Produktfamilie | 3500/32M 4-Kanal-Relaismodul |
| Produkttyp | Ersatz-4-Kanal-Relaisausgangsmodul (Rückseitige E/A) |
| Kompatibles Frontmodul | 149986-02 (4-Kanal-Relais-Steuermodul) |
| Anwendung | Systeme für explosionsgefährdete Bereiche und Systeme für funktionale Sicherheit (SIL) |
| Anzahl der Ausgänge | 4 unabhängige Relaiskanäle |
| Relais-Typ | Einpoliger Umschalter (SPDT / Form C) |
| Kontakt zum Leben | 100.000 Zyklen bei 5 A, 24 V DC oder 240 V AC |
| Maximale Schaltspannung (Gefährlich/SIL) | 30 V DC / 30 V AC (Spannungsbegrenzung zur Einhaltung der Zertifizierungsrichtlinien) |
| Maximaler Schaltstrom | 2 A (ohmsche Last) bei 30 V DC / 30 V AC |
| Minimaler Schaltstrom | 100 mA bei 12 V Gleichstrom |
| Lichtbogenunterdrücker | 250 Vrms, Standardinstallation |
| Isolierung | Epoxidharzversiegelte Relaiskonstruktion |
| Betriebsart | Per Schalter wählbar: Normalerweise unter Spannung (NE) oder normalerweise stromlos (NDE) |
| Stromverbrauch | 5,8 W typisch |
| Gestellposition | Hinterer Steckplatz direkt hinter dem 3500/32M-Hauptmodul |
| Rack-Platz | 1 hinterer Schlitz in voller Höhe |
| Abmessungen (H x B x T) | 241 mm x 24,4 mm x 99,1 mm |
| Gewicht | Ca. 0,4–0,48 kg |
| Betriebstemperatur | -30 °C bis +65 °C (-22 °F bis +150 °F) |
| Lagertemperatur | -40 °C bis +85 °C (-40 °F bis +185 °F) |
| Luftfeuchtigkeit | 95 %, nicht kondensierend |
| Zertifizierungen | ATEX, IECEx, cNRTLus (Klasse I, Div 2 / Zone 2) |
| Erforderlicher Feldanschluss | 00580436 (6-polige grüne Klemmenleiste) oder 166M2390 (Steckverbindung mit Feder) |
| Ursprungsland | USA |
| Modell | Beschreibung | Typische Anwendung |
|---|---|---|
| 125720-02 (dieses Modell) | Ersatz-4-Kanal-Relaisausgangsmodul für explosionsgefährdete Bereiche/SIL-Systeme | Anwendungen für explosionsgefährdete Bereiche und funktionale Sicherheit |
| 125720-01 | Ersatz-4-Kanal-Relaisausgangsmodul (Standard) | Allgemeine Anwendungen (nur Reparatur) |
| 149986-02 | Ersatz-4-Kanal-Relaissteuermodul (Frontkarte) | Begleitende Frontkarte für die 125720-02 |
| 3500/32-01-01 | Komplettes 4-Kanal-Relaismodul (cNRTLus) | Nordamerikanische Anlagen, die die Schutzklasse I Div 2 erfordern |
| 3500/32-01-02 | Komplettes 4-Kanal-Relaismodul (ATEX/IECEx/CSA) | Internationale Anlagen in explosionsgefährdeten Bereichen |
| 00580436 | 6-polige grüne Anschlussleiste | Erforderlicher Feldverdrahtungsanschluss |
| 166M2390 | Steckbare Federklemmenleiste | Alternativer Feldverdrahtungsanschluss |
Frage 1: Was ist die Hauptfunktion des Modells 125720-02?
Es ist das hinteres I/O-Modul für das 4-Kanal-Relaismodul 3500/32M in explosionsgefährdeten Bereichen und SIL-zertifizierten Systemen. Es bietet die physikalische SPDT-Relaiskontakte Diese führen die im Relaissteuermodul (149986-02) an der Vorderseite programmierte Auslöse-, Alarm- und Abschaltlogik aus. Sie dient als kritische Schnittstelle zwischen dem Überwachungsschrank und externen Abschaltgeräten wie ESD-Ventilen und Meldern. .
Frage 2: Worin besteht der Unterschied zwischen 125720-02 und 125720-01?
Der 125720-02 ist die spezialisierte Version für Gefahrenbereich (Klasse I, Div 2 / Zone 2) Und Funktionale Sicherheit (SIL) Systeme. Es ist Spannungsbegrenzung auf 30 V DC / 30 V AC um die Abstandsanforderungen der Zertifizierung zu erfüllen. 125720-01 ist die Standardversion für allgemeine Anwendungen mit höheren Nennspannungen (bis zu 125 V DC / 250 V AC), aber sie ist Nur zur Reparatur verfügbar gemäß offizieller Ersatzteildokumentation .
Frage 3: Kann die 125720-02 im laufenden Betrieb ausgetauscht werden?
NEIN. Das Wartungspersonal muss Trennen Sie die Feldverdrahtungsklemmen und schalten Sie den entsprechenden Steckplatzbereich ab. Vor dem Ausbau. Das Entfernen dieser Hardware unter Last kann die Sicherheitsregelkreise stören und Fehlauslösungen im Notbetrieb verursachen. Beachten Sie stets die geltenden ESD-Schutzmaßnahmen und vergewissern Sie sich, dass die Konfiguration des Ersatzmoduls mit der des Originalmoduls übereinstimmt. .
Frage 4: Welche Kontaktkennwerte gelten für den Artikel 125720-02 in explosionsgefährdeten Bereichen/SIL-Anwendungen?
Für Anwendungen in explosionsgefährdeten Bereichen und SIL-Anwendungen sind die Relaiskontakte auf Folgendes beschränkt:
Maximale Schaltspannung30 V DC / 30 V AC
Maximaler Schaltstrom: 2 A (ohmsche Last)
Mindestschaltstrom: 100 mA bei 12 V DC
Kontaktleben100.000 Zyklen bei 5 A, 24 V DC oder 240 V AC
Frage 5: Was sind die häufigsten Fehlerarten und Diagnosewarnungen für dieses Modul?
Häufige Diagnosewarnungen sind:
Modul nicht OKInterner Selbstdiagnosefehler, oft bedingt durch alternde Relaisspulen
RelaisfehlerDer Kanal wird nicht betätigt, häufig aufgrund von Kurzschlüssen in der externen Verkabelung oder Kontaktverschleiß.
Fehlende Rücklesefunktion des RelaisKontaktschweißen (oft verursacht durch induktive Lastrückkopplung ohne Überspannungsschutz) oder Spulenverschleiß
Watchdog-Auszeit: Kommunikationsabbrüche auf der Backplane, häufig aufgrund von Firmware-Versionskonflikten
