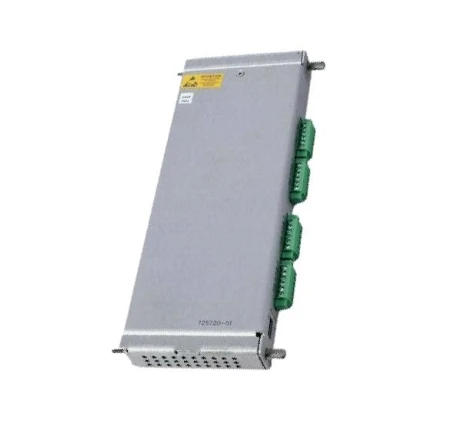

Der Bently Nevada 125720-01 ist die 4-Kanal-Relais-E/A-Modul für die 3500/32 und 3500/32M Relaismodule im Maschinenschutzsystem 3500. Es handelt sich um ein I/O-Karte für den hinteren Gepäckträger Das Modul stellt die physischen Relaiskontakte und Anschlussklemmen für die vier programmierbaren Relaisausgänge bereit und führt die vom Relaissteuermodul an der Vorderseite generierte Auslöse-, Alarm- und Abschaltlogik aus.
Artikelnummer :
125720-01Bestellung (Mindestbestellmenge) :
1 PieceZahlung :
EXW/CIFProduktursprung :
USAVerschiffungshafen :
WuhanLieferzeit :
3-5daysGewicht :
3kg| Spezifikation | Beschreibung |
|---|---|
| Hersteller | Bently Nevada (Baker Hughes) |
| Modell | 125720-01 |
| Produktfamilie | 3500/32 / 3500/32M 4-Kanal-Relaismodul |
| Produkttyp | Relais-E/A-Modul (Rückseite) |
| Funktion | Bietet physische Relaiskontakte für das 4-Kanal-Relaissteuermodul |
| Relais-Typ | Einpoliger Umschalter (SPDT / Form C) |
| Kontaktmaterial | Epoxidharzversiegelt, mit 250 Vrms-Lichtbogenunterdrücker |
| Kontakt zum Leben | 100.000 Zyklen bei 5 A, 24 V DC oder 240 V AC |
| Maximaler Schaltstrom | 2 A (Standardsysteme) |
| Maximale Schaltspannung | 125 V DC / 250 V AC |
| Maximale Schaltleistung | 450 VA (Standardsysteme) |
| Isolierung | 1500 VAC (Spule zu Kontakt) |
| Betriebsart | Jedes Relais kann per Schalter auf „Normalerweise unter Spannung“ oder „Normalerweise stromlos“ umgeschaltet werden. |
| Gestellposition | Hinterer Steckplatz direkt hinter dem 3500/32 Hauptmodul |
| Rack-Platz | 1 hinterer Schlitz in voller Höhe |
| Abmessungen (H x B x T) | 241 mm x 24,4 mm x 99,1 mm |
| Gewicht | Ca. 0,4–0,5 kg |
| Betriebstemperatur | -30 °C bis +65 °C (-22 °F bis +150 °F) |
| Lagertemperatur | -40 °C bis +85 °C (-40 °F bis +185 °F) |
| Luftfeuchtigkeit | 95 %, nicht kondensierend |
| Ursprungsland | USA |
| Lebenszyklusstatus | Aktiv / Verfügbar als Neuware; Nur zur Reparatur verfügbar laut offizieller Ersatzteilliste |
| Modell | Beschreibung | Typische Anwendung |
|---|---|---|
| 125720-01 (dieses Modell) | Ersatz-4-Kanal-Relais-E/A-Modul (Standard) | Reparatur/Austausch für Standardanwendungen 3500/32 |
| 125720-02 | Ersatz-4-Kanal-Relais-E/A-Modul (exponentieller Bereich/funktionale Sicherheit) | SIL-zertifizierte Anwendungen und Anwendungen in explosionsgefährdeten Bereichen |
| 125712-01 | 4-Kanal-Relaismodul (Hauptkarte) | Frontplatten-Bedienmodul für Standard 3500/32 |
| 149986-02 | Ersatz-4-Kanal-Relaissteuermodul | Ersatz-Hauptkarte für 3500/32M |
| 3500/32-01-00 | Komplette 4-Kanal-Relaismodul-Baugruppe | Standardmäßige Alarm-/Abschaltlogik |
| 3500/32M | Verbessertes 4-Kanal-Relaismodul (SIL 2-fähig) | Anwendungen für funktionale Sicherheit |
Frage 1: Was ist die Hauptfunktion des Produkts 125720-01?
Es ist das hinteres I/O-Modul für die 4-Kanal-Relaismodule 3500/32 und 3500/32M. Es bietet die physische SPDT-Relaiskontakte und Klemmenanschlüsse, die die im Frontplatten-Relaissteuermodul programmierte Auslöse-, Alarm- und Abschaltlogik ausführen. Es stellt von der Rückseite des Racks aus eine direkte Verbindung zur Hauptrelaiskarte her, um externe Geräte wie ESD-Systeme, Melder und SPSen zu schalten. .
Frage 2: Kann das 125720-01 als eigenständiges Relaismodul verwendet werden?
NEIN. Die 125720-01 ist eine rückseitig gerichtetes I/O-Modul das direkt hinter einem entsprechenden 3500/32 oder 3500/32M Relais-Hauptmodul Es kann nicht funktionieren. Ohne die Frontplatten-Steuerkarte kann es nicht selbstständig betrieben werden. .
Frage 3: Worin besteht der Unterschied zwischen 125720-01 und 125720-02?
Der 125720-01 ist das Standard-Relais-E/A-Modul für allgemeine Anwendungen. 125720-02 ist konzipiert für Systeme für explosionsgefährdete Bereiche und Systeme für funktionale Sicherheit (SIL 2-fähig), mit unterschiedlichen Kontaktkennwerten und Zertifizierung für Umgebungen der Division 2/Zone 2 .
Frage 4: Wie lauten die Kontaktbewertungen für die 125720-01?
Bei Standardsystemen sind die Relaiskontakte für folgende Bemessungsgrößen ausgelegt: 2 A bei 0–30 V Gleichstrom, 0,75 A bei 48 V Gleichspannung, oder 0,2 A bei 125 V GleichstromBei Wechselstrom-Widerstandslasten beträgt die maximale Schaltspannung 250 V AC mit einer maximalen Schaltleistung von 450 VA Die Kontaktlebensdauer beträgt 100.000 Zyklen bei voller Bewertung .
Frage 5: Welche Ersatzteile sind für das Relais-System 3500/32 erhältlich?
Zu den wichtigsten Ersatzteilen gehören:
125720-01: Ersatz-4-Kanal-Relais-E/A-Modul (nur zur Reparatur verfügbar)
125720-02Ersatz-4-Kanal-Relais-E/A-Modul für explosionsgefährdete Bereiche/funktionale Sicherheitssysteme
149986-02: Ersatz-4-Kanal-Relaissteuermodul (Hauptkarte)
129771-01Benutzerhandbuch für die Relaismodule 3500/32 und 3500/32M
Der Bently Nevada 3500/53M-01-00 ist ein Einkanaliges elektronisches Überdrehzahlerkennungsmodul für das Maschinenschutzsystem 3500, konfiguriert mit dem 286566-01 Überdrehzahlerkennungs-Hauptkarte und die 133396-01 Überdrehzahlerkennungs-E/A-Modul.
Der Bently Nevada 3500/53M-01-00 ist ein Einkanaliges elektronisches Überdrehzahlerkennungsmodul für das Maschinenschutzsystem 3500.Der 3500/53M ist die geteilte Basis M-Serie Version, unter Verwendung der 286566-01 Hauptkarte mit der 133396-01 Rückseitiges I/O-Modul. Es ist nicht direkt kompatibel mit dem Legacy 3500/53 (133388-01).
Der Bently Nevada 3500/53M-01-00 ist ein Einkanaliges elektronisches Überdrehzahlerkennungsmodul für das Maschinenschutzsystem 3500.Der 3500/53M ist die geteilte Basis M-Serie Version, unter Verwendung der 286566-01 Hauptkarte mit der 133396-01 Rückseitiges I/O-Modul. Es ist nicht direkt kompatibel mit dem Legacy 3500/53 (133388-01).
Der Bently Nevada 3500/53-03-00 ist ein Einkanaliges elektronisches Überdrehzahlerkennungsmodul für das Maschinenschutzsystem 3500, konfiguriert mit dem 133388-01 Überdrehzahlerkennungs-Hauptkarte und die 133396-01 Überdrehzahlerkennungs-E/A-Modul.
Er Bentley, Nevada 288062-02 ist die Hauptkarte des Drehzahlmessermoduls für die 3500/50M Drehzahlmessermodul im Maschinenschutzsystem 3500.es ist ein Zweikanalmodul das Eingaben von Näherungssensoren oder magnetischen Aufnehmern entgegennimmt, um zu bestimmen Drehzahl der Welle, Beschleunigung des Rotors und Rotorrichtung.
Der Bently Nevada 3500/50M-01-00 ist ein 2-Kanal-Drehzahlmessermodul für das Maschinenschutzsystem 3500, konfiguriert mit dem 288062-02 Drehzahlmesser-Hauptkarte und die 133442-01 E/A-Modul mit interne KündigungenDieDer "M" Die Bezeichnung gibt an M-Serie Funktionalität, die eine verbesserte Integration mit der System 1 Diagnosesoftware ermöglicht.
Der Bently, Nevada 133442-01 ist ein Zweikanal-Drehzahlmesser-E/A-Modul mit internen Anschlüssen, entworfen für die Drehzahlmessermodul 3500/50 im Maschinenschutzsystem 3500.Das Modul bereitet Rohimpulssignale auf, um zu bestimmen Drehzahl der Welle, Beschleunigung des Rotors und Rotorrichtungund kann aufbereitete Keyphasor-Signale an die Rack-Rückwandplatine zur Verwendung durch andere Überwachungsmodule liefern.
