Wichtige Parameter
Kernmerkmale und Vorteile
PROFIBUS DP-Konnektivität für MASTERDRIVES MCDie Hauptfunktion des Moduls besteht darin, die SIMOVERT MASTERDRIVES Motion Control-Plattform um PROFIBUS DP-Funktionalität zu erweitern und so einen Hochgeschwindigkeits-Datenaustausch zwischen Antrieb und Automatisierungsnetzwerk zu ermöglichen. Dies umfasst die Übermittlung von Steuerbefehlen (z. B. Sollwerte für die Drehzahl, Start/Stopp) und Statusrückmeldungen (z. B. Ist-Drehzahl, Fehlermeldungen). .
Deterministische HochgeschwindigkeitskommunikationDas CBP2-Modul unterstützt deterministische Kommunikation mit Geschwindigkeiten von bis zu 12 Mbit/s. Dies ist von entscheidender Bedeutung für Bewegungssteuerungsanwendungen, bei denen präzises Timing und Synchronisation erforderlich sind, wie beispielsweise bei Mehrachsensystemen, um sicherzustellen, dass jeder Antrieb seine Befehle innerhalb einer definierten, wiederholbaren Zykluszeit erhält. .
Tiefe Integration mit SIMOVERT MASTERDRIVESAls Steckmodul ist das CBP2 für die einfache Integration in die Antriebsserie 6SE70 konzipiert. Es ermöglicht die Fernkonfiguration von Antriebsparametern über das PROFIBUS-Netzwerk und vereinfacht so die Inbetriebnahme und Diagnose. .
Typische Anwendungen
Die 6SE7090-0XX84-0FF5 ist eine Schlüsselkomponente in leistungsstarken SIMOVERT MASTERDRIVES-Systemen, die in Anwendungen eingesetzt werden, die eine präzise, synchronisierte Bewegungssteuerung erfordern. :
CNC-WerkzeugmaschinenZur hochpräzisen Steuerung mehrerer Achsen .
RobotikZur Koordinierung von Gelenkbewegungen in Robotersystemen .
Hochgeschwindigkeits-Produktionsmaschinen: In Druckmaschinen (z. B. Farbregistrierung), Verpackungsmaschinen und Textilmaschinen, die eine Synchronisierung erfordern. .
Materialhandhabung: In Anwendungen wie Kränen, Hebezeugen und Aufzügen .
Häufig gestellte Fragen (FAQ)
Frage 1: Was ist die Hauptfunktion des Bauteils 6SE7090-0XX84-0FF5?

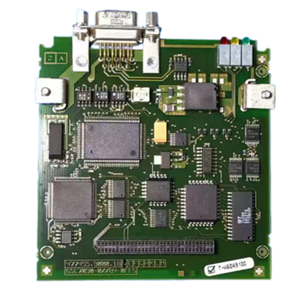

A: Es handelt sich um das Kommunikationsmodul CBP2 für die Siemens SIMOVERT MASTERDRIVES Motion Control-Serie, das zum Anschluss des Antriebs an ein PROFIBUS DP-Netzwerk für Datenaustausch und Steuerung dient. .
Frage 2: Wird das Modell 6SE7090-0XX84-0FF5 noch produziert?
A: Nein. Dieses Produkt wurde bereits verkauft. eingestellt von Siemens mit Stand vom 30. September 2020 und ist unter dem PM490-Lebenszyklus (Letztes Supportjahr) klassifiziert. Die Verfügbarkeit erfolgt über den Markt für Überschussware oder generalüberholte Geräte.
Frage 3: Welche physikalischen Abmessungen und welches Gewicht hat dieses Modul?
A: Das Modul ist kompakt und hat ungefähre Abmessungen von 10 cm x 8 cm x 2 cm sowie ein Gewicht von etwa 0,06 kg (0,13 lbs). .
Frage 4: Kann dieses Modul mit einem SINAMICS-Antrieb verwendet werden?
A: Nein. Dieses Modul ist ausschließlich für die SIMOVERT MASTERDRIVES Diese Serie ist nicht mit der neueren SINAMICS-Plattform kompatibel. .
Frage 5: Worin besteht der Unterschied zwischen dem CBP2-Modul und dem älteren CBP-Modul?
A: Die CBP2 (wie durch die 6SE7090-0XX84-0FF5 angegeben) ist eine spätere, leistungsfähigere Version, die eine verbesserte Unterstützung für die Motion Control (MC)-Plattform bietet und die Kit-Nummer 6SX7010-0FF05 aufweist, welches ein Upgrade der älteren 6SX7010-0FF00 darstellt. .
Frage 6: Was bedeutet der Hinweis „Lieferung ohne Bedienungsanleitung“?
A: Das Modul ist typischerweise für die Verwendung durch geschultes Fachpersonal vorgesehen, das mit der SIMOVERT MASTERDRIVES-Plattform vertraut ist. Es wird ohne Handbuch geliefert und setzt das Fachwissen des Systemintegrators oder des Wartungspersonals voraus. .
Frage 7: Welche Ersatz- oder Upgrade-Optionen werden empfohlen?
A: Für neue Systemkonzepte empfiehlt Siemens die Migration zu SINAMICS Familie und die Verwendung von Kommunikationshilfen wie den CB150 oder CB152 (für PROFINET) oder CB124 (für PROFIBUS) .
