Wichtigste Parameter und Merkmale
Kernmerkmale und Vorteile

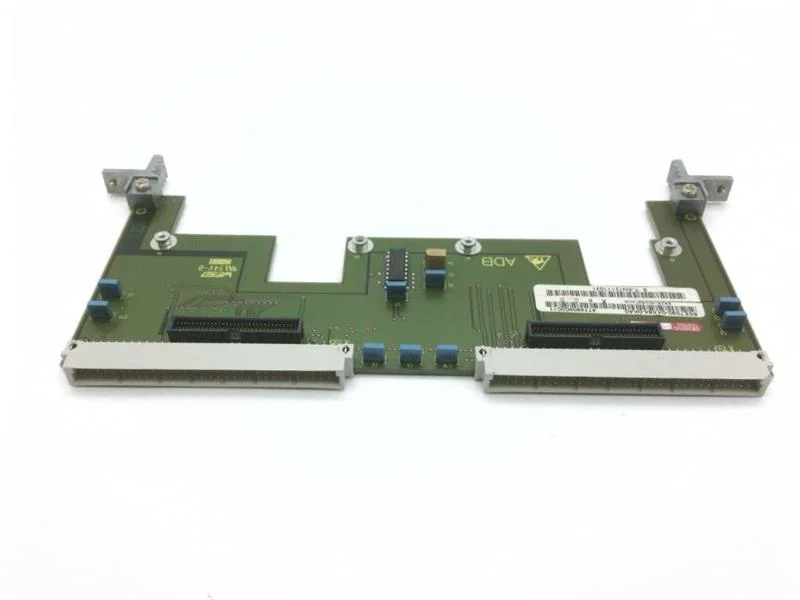

Obligatorischer Anbieter für MASTERDRIVES OptionskartenDie Hauptfunktion des Moduls besteht darin, sowohl die physischen Leiterplattensteckplätze als auch die interne Busverbindung bereitzustellen, die für die Anbindung von Miniatur-Optionsplatinen an die Steuereinheit des Antriebs (CUVC oder CUMC) erforderlich sind. Ohne das ADB können Optionsplatinen wie CBP2, SBP, EB1 und EB2 weder mechanisch installiert noch vom Laufwerk elektronisch erkannt werden. Dies macht die ADB zu einer Voraussetzung für jede Funktionserweiterung von MASTERDRIVES.
Ermöglicht die Kommunikation über PROFIBUS und PROFINETEine der wichtigsten Anwendungen der ADB ist die als Montageplattform für die CBP2 (PROFIBUS DP) Kommunikationstafel Nach der Installation des ADB kann ein CBP2 im dafür vorgesehenen Steckplatz (Steckplatz X198 unten) montiert werden, wodurch der Antrieb mit einem übergeordneten Automatisierungssystem kommunizieren kann. Dies war unerlässlich für die Integration des Antriebs in S7-basierte Steuerungssysteme.
Unterstützt Dual-Option-Board-KonfigurationenEin einzelnes ADB unterstützt bis zu zwei Miniatur-Optionsplatinen gleichzeitig und ermöglicht so kombinierte Erweiterungen. Eine ADB kann beispielsweise sowohl eine CBP2 (für die PROFIBUS-Kommunikation) und ein EB2 (für die Erweiterung von Floating-I/O) gleichzeitig oder ein CBP2 zusammen mit einem SBP Encoder-Evaluierungsplatine Dies ermöglicht eine flexible Systemskalierung, ohne dass mehrere Adapterplatinen benötigt werden.
Strukturierte InstallationsarchitekturDie Optionskartenhierarchie von MASTERDRIVES folgt einer klaren Eltern-Kind-Struktur. Die ADB ist die „Elternplatine“, die einmal pro Gerät installiert wird und die grundlegende Infrastruktur bildet. Die Miniatur-Optionsplatinen (CBP2, SBP, EB1, EB2, SLB) sind die „Kinder“, die in die Steckplätze der ADB gesteckt werden. Falls ein lokaler Busadapter (LBA) benötigt wird, muss dieser vor dem ADB installiert werden. Dieser strukturierte Ansatz gewährleistet eine reibungslose Kommunikation und Systemerkennung.
Typische Anwendungen
Die 6SX7010-0KA00 ist eine Basiskomponente zur Erweiterung von SIMOVERT MASTERDRIVES-Systemen um zusätzliche Funktionen. Sie wird primär verwendet, wenn die Installation einer Optionskarte in einem MASTERDRIVES-Gerät geplant ist, in dem zuvor noch keine Optionen installiert wurden. :
PROFIBUS-NetzwerkintegrationDie Installation der ADB ist Voraussetzung für eine CBP2-Kommunikationskarte, um einen MASTERDRIVES-Antrieb an ein PROFIBUS-DP-Netzwerk anzuschließen. .
Erweiterung der Geberrückkopplung: Dient als Montageplattform für eine SBP (Pulsgeberplatine), um eine präzise Geschwindigkeits- oder Positionsrückmeldung von einem Motorgeber zu ermöglichen.
Erweiterung der E/A-Anschlüsse: Montage von EB1- oder EB2-Platinen zur Erweiterung des Laufwerks um digitale und analoge I/O-Funktionen.
Erweiterte Bewegungssteuerung: Unterbringung eines CBP2 zusammen mit einer Technologieplatine (z. B. T100/T300) im selben Elektronikgehäuse für koordinierte, mehrachsige Bewegungssteuerungsanwendungen .
Häufig gestellte Fragen (FAQ)
Frage 1: Was ist die Hauptfunktion des 6SX7010-0KA00?
A: Es handelt sich um das ADB-Nachrüstkit (Adapterplatine) für SIMOVERT MASTERDRIVES. Es dient als obligatorische Trägerplatine mit Steckplätzen und Busanschluss für den Einbau von Miniatur-Optionsplatinen (wie CBP2, SBP, EB1, EB2) in das Elektronikgehäuse des Laufwerks. Es ist Voraussetzung für die meisten Installationen von MASTERDRIVES-Optionsplatinen. .
Frage 2: Wird der 6SX7010-0KA00 noch produziert?
A: Nein. Das Produkt hat den Produktstatus: EOSR (Ende des Service/der Reparatur) ab dem 07.10.2010was darauf hindeutet, dass die Produktion eingestellt wurde. Die Verfügbarkeit erfolgt über den Markt für Überschussware oder generalüberholte Geräte.
Frage 3: Worin besteht der Unterschied zwischen der 6SX7010-0KA00 und der Platinenreferenz 6SE7090-0XX84-0KA0?
A: Der 6SX7010-0KA00 ist die Bestellnummer des Nachrüstsatzes, was typischerweise die ADB-Platine (6SE7090-0XX84-0KA0) sowie alle für die Installation erforderlichen Zubehörteile umfasst. . Der 6SE7090-0XX84-0KA0 ist die Platinenreferenznummer für die ADB-Platine selbst .
Frage 4: Welche Optionskarten können auf dem ADB installiert werden?
A: Das ADB unterstützt eine Vielzahl von Miniatur-Optionsplatinen. Dazu gehören Kommunikationsplatinen: CBP, CBP2 (PROFIBUS) und CBC (CANopen); Terminalerweiterungskarten: EB1 Und EB2; Encoder-Evaluierung: SBPund lokale Busbahnhöfe: SLB Pro ADB kann nur jeweils eine Platine jedes Typs eingesetzt werden.
Frage 5: Wie viele Optionskarten kann ein einzelnes ADB unterstützen?
A: Ein einzelner ADB kann bis zu zwei gleichzeitig Miniatur-Optionsplatinen in jeder beliebigen Kombination, die in die verfügbaren Steckplätze passt Es kann beispielsweise gleichzeitig eine CBP2- und eine EB2-Platine aufnehmen.
Frage 6: Wo genau im Elektronikgehäuse von MASTERDRIVES ist das ADB verbaut?
A: Der ADB wird im Elektronikgehäuse des Laufwerks installiert, genauer gesagt in den freien Steckplätzen mit der Bezeichnung +1.B2 und/oder +1.B3. Wird nur eine Optionsplatine verwendet, muss diese in Steckplatz +1.B2 (rechts) eingesetzt werden. Wird zusätzlich eine Technologieplatine verwendet, wird die Optionsplatine in Steckplatz +1.B3 eingesetzt. .
F7: Wird vor der Installation des ADB noch eine andere Platine benötigt?
A: In manchen Fällen ja. Wenn die Antriebseinheit noch keine hat Lokaler Busadapter (LBA, Bestellnr. 6SE7090-0XX84-4HA0) Vor der Installation des ADB muss es im Elektronikgehäuse montiert werden. .
Frage 8: Wie sieht das typische Installationsverfahren für ein CBP2 mit ADB aus?
A: Die Installationsreihenfolge ist: Erste Installieren Sie den LBA, falls er noch nicht vorhanden ist; zweite Installieren Sie den ADB in das Elektronikgehäuse; dritte Montieren Sie die CBP2-Platine auf dem ADB, und zwar genau in dem dafür vorgesehenen Steckplatz an der Unterseite (Position X198). Die ADB stellt sowohl den physischen Steckplatz als auch die elektrische Busverbindung bereit, die für den Betrieb des CBP2 erforderlich sind. .
