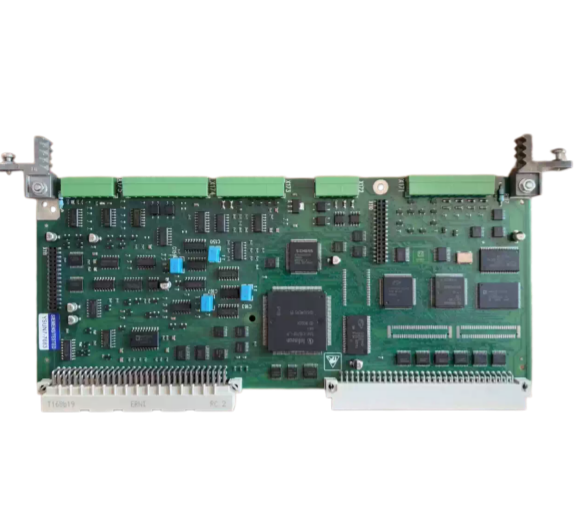

Zentrale Intelligenz des 6RA70-AntriebsDas herausragende Merkmal des Moduls ist seine Rolle als primärer Steuerungsprozessor für die SIMOREG DC-MASTER-Plattform. Zwei Mikroprozessoren auf dem CUD1 führen alle Regelungsfunktionen aus und machen es damit zur einzigen Platine im Antrieb, die den vollständigen Parametersatz speichert. Diese zentralisierte Architektur bedeutet, dass beim Austausch eines CUD1 die Konfiguration des Laufwerks anhand einer dokumentierten Sicherung neu eingegeben werden muss. .
L1-Bezeichnung für Kompatibilität mit älteren LaufwerkenDie Version L1 (C98043-A7001-L1) ist speziell für 6RA70-Antriebe in den Produktionszuständen A1 und A2 ausgelegt. Diese Hardwareversion unterstützt nur die Softwareversionen 1.xx und 2.xx. Dies ist eine kritische Kompatibilitätsbeschränkung – der Einbau einer anderen L-Serie-Karte (z. B. der L2-Variante für Software 3.xx) oder der Versuch, falsche Software zu laden, führt zu einem Fehler bei der Initialisierung des Laufwerks. .
Kritisches Ersatzteil für ältere SystemeDa es sich um ein offiziell eingestelltes Produkt handelt, wird diese Platine als Ersatzteil für die Wartung und Reparatur bestehender 6RA70-Systeme und nicht für neue Projekte eingestuft. Sein Wert liegt in der Unterstützung des fortlaufenden Betriebs installierter Industrieanlagen, bei denen ein Ersatz durch moderne Ausrüstung nicht sofort möglich ist.
Überlegungen zur Parameterspeicherung und -wartungDer CUD1 speichert alle Antriebsparameter in seinem integrierten EEPROM. Vor jedem Austausch des CUD1 ist eine Parametersicherung mittels des Siemens DriveMonitor PC-Tools unerlässlich. Ohne dokumentierte Datensicherung muss das Laufwerk vollständig neu in Betrieb genommen werden – Motordaten neu eingeben, Regler automatisch neu einstellen, E/A neu konfigurieren und alle Schutzeinstellungen überprüfen –, was in einer Produktionsumgebung zu längeren Ausfallzeiten führen kann. .
Typische Anwendungen
Die 6RY1703-0AA00 wird als zentrale Steuerungskomponente in Siemens SIMOREG 6RA70 Antriebssystemen in verschiedenen Bereichen der Schwerindustrie eingesetzt. :
Metalle & Bergbau: Stahlwalzwerke, Fördermaschinen im Bergbau und Kranaufzüge.
Papier & Zellstoff: Papier- und Kartonmaschinen, die eine präzise Spannungs- und Geschwindigkeitsregelung erfordern.
Kunststoffe & Extrusion: Kunststoffextruder und Compoundieranlagen.
Allgemeine SchwerindustrieGroße Förderbänder, Prüfstände und alle Anwendungen, die eine präzise Drehzahl- und Drehmomentregelung von Gleichstrommotoren erfordern. .
Häufig gestellte Fragen (FAQ)Frage 1: Was ist die Hauptfunktion des 6RY1703-0AA00?
A: Es handelt sich um die Hauptsteuerplatine CUD1 (Control Unit Digital 1) für den Siemens SIMOREG DC-MASTER 6RA70 Gleichstromantrieb. Sie führt die Regelungsfunktionen des Antriebs (Ankerstrom, Drehzahl, Feldschwächung) aus, speichert den kompletten Parametersatz und verwaltet die Kommunikation mit externen Systemen. .
Frage 2: Worin besteht der Unterschied zwischen 6RY1703-0AA00 und 6RY1703-0AA01?
A: Die Marktbestellnummer für die 6RY1703-0AA00 lautet 6RY1703-0AA00. L1-Version (C98043-A7001-L1), das die Softwareversionen 1.xx und 2.xx unterstützt und mit 6RA70-Laufwerken in den Produktionszuständen A1 und A2 kompatibel ist Die Bestellnummer für die 6RY1703-0AA01 lautet: L2-Version (C98043-A7001-L2), das die Softwareversion 3.xx unterstützt und in späteren Produktionszustands-A3-Laufwerken verwendet wird. . Sie sind nicht austauschbar .
Frage 3: Wird die 6RY1703-0AA00 noch produziert?
A: Nein. Dieses Produkt wurde bereits verkauft. eingestellt von Siemens mit Stand vom 1. August 2007 und wird als Ersatzteil für die Wartung älterer Systeme klassifiziert. Die Verfügbarkeit erfolgt über den Markt für Überschussware oder generalüberholte Geräte.
Frage 4: Kann eine C98043-A7001-L2-Platine die L1-Platine ersetzen?
A: Nein. Die L2-Karte ist für A3-Laufwerke im Produktionsbetrieb ausgelegt und erfordert die Softwareversion 3.xx. Die Installation von L2-Hardware mit L1-kompatibler Software in einem A1/A2-Laufwerk führt zu einer Inkompatibilität – das Laufwerk wird nicht korrekt initialisiert. .
Frage 5: Was passiert, wenn ich die CUD1-Platine ohne Parametersicherung austausche?
A: Die CUD1 ist die einzige Platine im 6RA70, die die Parameter des Laufwerks speichert. Wird der Antrieb ohne dokumentierte Datensicherung über DriveMonitor ausgetauscht, ist eine vollständige Wiederinbetriebnahme erforderlich: erneute Eingabe der Motordaten, automatische Regleroptimierung, Neukonfiguration der Ein-/Ausgänge und Überprüfung aller Schutzeinstellungen. Dies kann zu längeren Ausfallzeiten führen. .
Frage 6: Was bedeutet der Fehlercode F063?
A: Die Fehlercodes F063 und F064 beim Einschalten weisen auf einen internen Speicherfehler des CUD1 hin. Diese Fehler entstehen auf der Platine selbst. Besteht der Fehler nach einem Neustart weiterhin, ist der CUD1 defekt und muss ausgetauscht werden. .
