Hauptmerkmale
Zwei redundante 28-VDC-Eingänge – Akzeptiert zwei unabhängige 28-VDC-Stromquellen mit Verpolungsschutz und automatischer redundanter Umschaltung; Weiterbetrieb bei Ausfall eines Eingangs.
24 abgesicherte Ausgangskanäle – Gruppiert als JR1-8, JS1-8 und JT1-8, jeweils mit 0,8-A-PolyFuse-Selbstrückstellschutz; Kurzschlüsse werden automatisch begrenzt und nach Fehlerbehebung wiederhergestellt.
Integrierte Diagnoseschnittstelle – Kommuniziert mit dem PPDA-Diagnosemodul zur Überwachung des Eingangs-/Ausgangsstroms und des Spannungszustands
Hohe Isolationsbewertung – Die Eingangs-Ausgangs-Isolation von 2500 V RMS schützt die empfindliche Steuerelektronik vor Feldtransienten.
DIN-Schienenmontage – Kompakte Bauform mit Konvektionskühlung; keine Lüfter für erhöhte Zuverlässigkeit
Zertifizierung für explosionsgefährdete Bereiche – Klasse I, Div. 2 / Klasse I, Zone 2 / ATEX-zertifiziert für den Einsatz in anspruchsvollen Umgebungen
Konforme Beschichtung – Schutz vor Staub, Feuchtigkeit und Chemikalien
Technische Parameter
Kernvorteile
1. Kritische Leistungsverteilung für die Turbinensteuerung

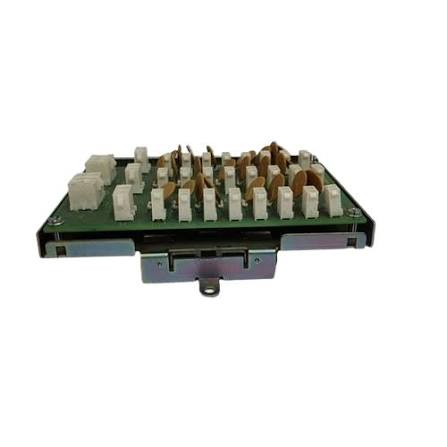

Der IS410JPDHG1A ist der zentrale Stromverteiler im Mark VIe-Steuerschrank. Er versorgt potentialfreie Eingangskreise (YDIAS, PDIO-Module), Relaisspulen, Magnetventile und Klemmenleisten im gesamten System mit Strom.Ohne eine stabile Stromverteilung verliert das gesamte E/A-Netzwerk seine Stromversorgung, was zum Ausfall der Kontakteingangserkennung und der Steuerausgangsbetätigung führt.
2. Redundante Eingangsarchitektur
Das Modul akzeptiert zwei 28-VDC-Eingänge mit Verpolungsschutz. Fällt eine Stromquelle aus, arbeitet das Modul mit der verbleibenden Quelle ohne Unterbrechung weiter.Diese Redundanz ist unerlässlich, um die Verfügbarkeit der Turbinensteuerung während Wartungsarbeiten an der Stromversorgung oder bei Störungen aufrechtzuerhalten.
3. Fehlerisolierung pro Kanal
Die 24 Ausgangskanäle sind einzeln geschützt durch 0,8 A PolyFuse-GeräteTritt in einem der Kanäle ein Kurzschluss in der Feldverdrahtung auf, ist nur dieser Kanal betroffen; die übrigen Kanäle versorgen ihre jeweiligen Verbraucher weiterhin mit Strom. Die selbstzurücksetzende PolyFuse stellt die Stromversorgung automatisch wieder her, sobald der Fehler behoben ist, sodass kein manueller Sicherungswechsel erforderlich ist..
4. Umfassende Systemdiagnose
Das Modul integriert sich in die PPDA-Diagnosemodul zur Echtzeitüberwachung der Eingangs- und Ausgangsstrom- und SpannungszuständeDiese Diagnosefunktion ermöglicht es den Bedienern, Verschlechterungen der Stromversorgung, Erdschlüsse und Sicherungsausfälle zu erkennen, bevor sie sich zu Problemen auf Systemebene ausweiten.
5. Bewährte Zuverlässigkeit unter rauen Umgebungsbedingungen
Mit einem Betriebstemperaturbereich von -40 °C bis +70 °C Dank des Schutzes durch eine Schutzlackierung ist der IS410JPDHG1A für den Einsatz in anspruchsvollen Industrieumgebungen konzipiert. Die Zertifizierungen für explosionsgefährdete Bereiche (Klasse I, Div. 2 / ATEX Zone 2) ermöglichen die Installation in solchen Bereichen..
Anwendungen
Der IS410JPDHG1A wird in kritischen Turbinensteuerungsanwendungen eingesetzt:
Hauptfunktionen
Netzstromverteilung – Versorgt potentialfreie Eingangskreise mit einer Benetzungsspannung von 28 VDC.
Steuerung der Stromverteilung – Verteilt Strom an Relaisspulen, Magnetventile und Klemmenleisten
Redundante Leistungsumschaltung – Automatische Umschaltung zwischen zwei Eingangsquellen
Fehleranalyse – Der PolyFuse-Schutz pro Kanal begrenzt die Fehlerausbreitung
Diagnostische Befundung – Überwacht den Stromstatus und meldet diesen über die PPDA-Schnittstelle an die Steuerung.
Empfohlene Modelle und verwandte Produkte
KompatibilitätshinweisDas IS410JPDHG1A gehört zur Mark VIe-Familie der Stromverteilungsmodule. Verschiedene Varianten (JPDG, JPDE, JPDD) bieten unterschiedliche Ausgangskonfigurationen. Bitte überprüfen Sie vor der Bestellung die genaue Teilenummer anhand Ihrer Systemdokumentation.
Was ist im Lieferumfang enthalten?
Hinweis: PPDA-Diagnosemodul, Kabel, Montagezubehör und Konfigurationssoftware werden separat verkauft.
Warum bei uns kaufen?
Auf Lager – Sofort versandfertig
Vollständig getestet – Jedes Modul wurde auf seine Funktionalität geprüft.
Garantie inklusive – Kaufen Sie mit Vertrauen
Technische Unterstützung – Unterstützung bei der Kompatibilitätsprüfung verfügbar
Häufig gestellte Fragen (FAQ)
Frage 1: Was ist das GE IS410JPDHG1A?
es ist ein Stromverteilungsmodul (PDM) für das GE Mark VIe/Mark VIeS Turbinensteuerungssystem. Es verteilt 28 VDC-Benetzungsspannung an E/A-Einheiten, Relaisspulen, Magnetventile und Steuerschaltungen und bietet gleichzeitig einen Fehlerschutz pro Kanal..
Frage 2: Unterstützt der IS410JPDHG1A redundante Stromeingänge?
Ja. Das Modul akzeptiert zwei 28-VDC-Eingangsquellen mit Verpolungsschutz und unterstützt den Weiterbetrieb bei Ausfall einer Stromquelle.
Frage 3: Wie viele Ausgangskanäle hat dieses Modul?
Es bietet 24 verschmolzene Ausgangskanälegruppiert als JR1-8, JS1-8 und JT1-8 (3 Gruppen × 8 Kanäle).
Frage 4: Welche Art von Schutz wird an den Ausgangskanälen verwendet?
Jeder Ausgabekanal verwendet einen 0,8 A PolyFuse Zum selbstzurücksetzenden Kurzschlussschutz. Im Fehlerfall wird nur der betroffene Kanal gesperrt; die Stromversorgung wird automatisch wiederhergestellt, sobald der Fehler behoben ist..
Frage 5: Welche Diagnosefunktionen bietet das Modul?
Die Schnittstelle IS410JPDHG1A ist die PPDA-Diagnosemodul Zur Überwachung der Eingangs- und Ausgangsstrom- und -spannungszustände. LED-Anzeigen liefern einen visuellen Status für Eingangs-, Ausgangs- und Fehlerzustände..
Frage 6: Welcher Eingangsspannungsbereich ist zulässig?
Das Modul arbeitet mit einem Nennwert 28 VDC Lieferung mit einem breiten Eingangsspannungsbereich 18–32 VDC.
Frage 7: In welchem Temperaturbereich wird das Gerät betrieben?
Das Modul arbeitet von -40 °C bis +70 °C (-40 °F bis +158 °F) und kann bei Temperaturen von -40 °C bis +85 °C gelagert werden..
Frage 8: Ist dieses Modul für explosionsgefährdete Bereiche zertifiziert?
Ja. Es trägt Klasse I, Div. 2 / Klasse I, Zone 2 / ATEX Zertifizierungen für die Verwendung in klassifizierten Bereichen.
Frage 9: Was ist das Herkunftsland?
Vereinigte Staaten (USA).
Frage 10: Was sollte ich vor der Bestellung überprüfen?
Überprüfen Sie immer die genaue Teilenummer (IS410JPDHG1A vs. andere JPD-Varianten), bestätigen Sie Ihre Systemkonfiguration (Mark VIe vs. VIeS) und überprüfen Sie die vorhandene Modul-Teilenummer aus Gründen der Kompatibilität.
