Hauptmerkmale

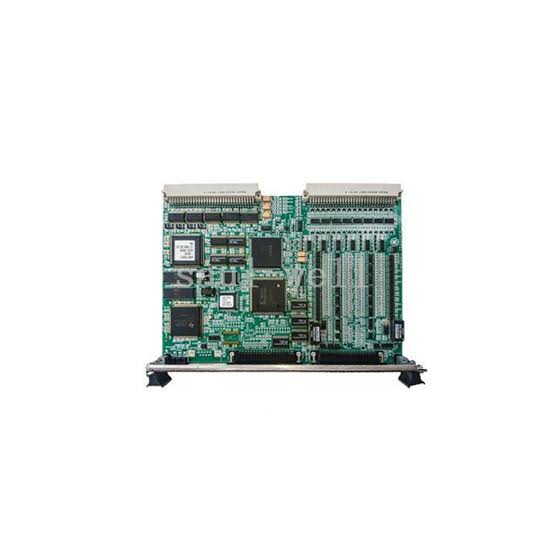

Hohe Kanaldichte – Eine VME-Platine mit einem Steckplatz, die Folgendes integriert 48 Kontakteingänge Und 24 Relaisausgänge, ohne dass eine Tochterplatinenkonstruktion erforderlich ist, wodurch wertvolle Rack-Steckplätze gespart werden.
TMR-Dreifachredundante Unterstützung – Die Signale werden über die R-, S- und T-VME-Racks verteilt. JR1, JS1 und JT1 Stecker, die eine dreifach redundante Abstimmungslogik ermöglichen, sodass ein einzelner Fehlerpunkt den Systembetrieb nicht beeinträchtigt.
LED-Statusdiagnose – Die Frontplatte bietet AUSFÜHREN (grün), FEHLGESCHLAGEN (rot) und STATUS (orange) LED-Anzeigen zur schnellen Diagnose des Platinenzustands ohne Ausbau des Moduls
Eingangsfilterung und Störfestigkeit – Jeder Eingang verfügt über ein 4 ms Filter um Rauschen und Kontaktprellen zu unterdrücken, mit 60 V RMS Wechselspannungsunterdrückung bei 50/60 Hz unter 125 V Gleichspannungsanregung
Signalisolierung – Eingangskanäle verwenden Optokoppler-Isolation; Ausgabekanäle verwenden Relaisisolierung, Blockierung von Feld-EMI und Überspannungstransienten
Kompaktes Design – Breite eines einzelnen Schlitzes, Abmessungen ungefähr 2,1 × 18,8 × 26,2 cmGewicht ungefähr 0,3 kg
Technische Parameter
Kernvorteile
1. Kompaktes Single-Slot-Design spart Rackplatz
Als Einsteckplatz-Alternative zur VCCC-PlatineDie IS200VCRCH1B bietet die gleiche I/O-Funktionalität, verzichtet jedoch auf die Tochterplatinenstruktur und reduziert so die benötigten VME-Racksteckplätze erheblich. Dieser Designvorteil ist besonders in Mark VI-Systemen mit begrenztem Rackplatz von Vorteil.
2. Die redundante Architektur von TMR gewährleistet die Systemverfügbarkeit
In TMR-Konfigurationen verteilt die Platine die Kontakteingangsspannungen auf die R-, S- und T-VME-Racks über JR1, JS1 und JT1 Stecker. Die VCMI-Platine in jedem Controller-Rack wertet die Analyseergebnisse der drei VCCC/VCRC-Platinen aus und gewährleistet so einen sicheren Systembetrieb auch bei Ausfall einer einzelnen Platine. Relaisausgänge sind AusfallsicherungBei Kabelzug oder Kommunikationsverlust schalten sich die Relais automatisch ab.
3. Umfassende Signalaufbereitung und Schutz
Jeder Eingang wird opto-isoliert und anschließend mit der Bildrate für Steuerfunktionen und bei abgetastet. 1 ms Preis für SOE (Abfolge der Ereignisse) Berichterstattung. Der 4-ms-Filter unterdrückt effektiv gängiges industrielles elektrisches Rauschen und Kontaktprellen und gewährleistet so eine genaue Signalerfassung.
4. Intuitive Vor-Ort-Diagnosefunktion
Drei LED-Anzeigegruppen liefern Echtzeitinformationen zu Betrieb, Störungen und Status. In Kombination mit der Diagnosesoftware Mark VI können Techniker Verdrahtungsfehler, Kanalanomalien oder Kommunikationsprobleme schnell lokalisieren und so die Fehlersuche erheblich beschleunigen.
5. Kompatibilität mit Mehrfachrelais-Anschlussleisten
Das Board funktioniert mit TRLY, DRLY, SRLY und andere Relais-Anschlussplatinen, die Relais-Steuersignale übertragen und Rückkopplungsspannungen über Kabel überwachen und sich an unterschiedliche Ausgangskonfigurationsanforderungen anpassen.
Anwendungen
Der IS200VCRCH1B wird in Mark VI-Systemen häufig in diskreten Steuerungsszenarien eingesetzt:
Hauptfunktionen
Kontaktsignalerfassung – 48 potentialfreie/feuchte Kontakteingänge zur Unterstützung von 125 V Gleichstromanregung
Relaisausgangssteuerung – 24 Relaisausgänge zur Ansteuerung von Magnetventilen, Kontrollleuchten und Alarmgeräten
TMR-Redundanzabstimmung – Signalverzweigung auf drei Racks für dreifach redundante Abstimmungslogik
SOE-Ereignisaufzeichnung – 1 ms Abtastrate zur Unterstützung der Ereignisablaufberichterstattung
Empfohlene Modelle und verwandte Produkte
Wichtiger KompatibilitätshinweisDie Relaisausgänge des IS200VCRCH1B verwenden die J3/J4-Anschlüsse auf dem VME-Rack, daher müssen die Feldkabel zur Frontplatte geführt werden. Wenn eine Verdrahtung an der Frontplatte für Ihre Anwendung nicht möglich ist, VCCC-Vorstand wird stattdessen empfohlen.
Was ist im Lieferumfang enthalten?
Hinweis: Anschlussleisten, Kabel, VME-Rack und Konfigurationssoftware werden separat verkauft.
Warum bei uns kaufen?
Auf Lager – Sofort versandfertig
Vollständig getestet – Jede Platine wurde auf ihre Funktionsfähigkeit geprüft.
Garantie inklusive – Kaufen Sie mit Vertrauen
Technische Unterstützung – Unterstützung bei der Kompatibilitätsprüfung verfügbar
Häufig gestellte Fragen (FAQ)
Frage 1: Was ist das GE IS200VCRCH1B?
es ist ein Diskrete Eingangs-/Ausgangsplatine für das GE Speedtronic Mark VI Turbinensteuerungssystem, das 48 Kontakteingänge und 24 Relaisausgänge für Turbinensicherheitsverriegelungen und die Steuerung von Hilfseinrichtungen bereitstellt.
Frage 2: Wie viele Ein- und Ausgänge unterstützt diese Platine?
Es unterstützt 48 diskrete Kontakteingänge Und 24 Relaisausgänge.
Frage 3: Worin besteht der Unterschied zwischen der IS200VCRCH1B-Platine und der VCCC-Platine?
Beide erfüllen die gleiche Funktion, aber der IS200VCRCH1B ist ein Einzelsteckplatzplatine Ohne Tochterplatine benötigt es weniger Rackplatz. Das VCCC ist eine Doppelbreitenplatine mit Tochterplatine. Da die VCRC-Relaisausgänge die J3/J4-Anschlüsse nutzen, müssen Feldkabel zur Frontplatte geführt werden.
Frage 4: Unterstützt diese Platine redundante TMR-Konfigurationen?
Ja. Die Signale werden über folgende Kanäle an die R-, S- und T-VME-Racks verteilt: JR1, JS1 und JT1 Steckverbinder, die eine dreifach redundante Abstimmungslogik ermöglichen.
Frage 5: Welche Eingangsspannung benötigt diese Platine?
Die Eingangssignale werden durch ein 125 V Gleichstrom (100–145 V Gleichstrom) Schwimmende Versorgung.
Frage 6: Verfügt diese Platine über eine Eingangsfilterung?
Ja. Jeder Eingang verfügt über ein 4 ms Filter zur Unterdrückung von Rauschen und Kontaktprellen. Wechselspannungsunterdrückung bei 50/60 Hz ist 60 V RMS unter 125V Gleichstromanregung.
Frage 7: Sind die Relaisausgänge ausfallsicher?
Ja. Relaisausgänge sind AusfallsicherungBei einem Kabelzug oder Kommunikationsverlust mit der VME-Platine schaltet das Eingangs-Abstimmungsergebnis das entsprechende Relais ab.
Frage 8: Kann diese Platine im laufenden Betrieb ausgetauscht werden?
NEIN. Die Stromversorgung des VME-Racks muss sein stromlos Vor dem Einbau oder Ausbau der Platine. Hot-Swapping kann zu Lichtbögen führen und die Pins des Backplane-Anschlusses beschädigen.
Frage 9: Was ist das Herkunftsland?
Vereinigte Staaten (USA).
Frage 10: Wird dieses Board nicht mehr hergestellt?
Ja. Der IS200VCRCH1B wurde eingestelltDer Vorrat ist begrenzt. Bitte erfragen Sie die aktuelle Verfügbarkeit bei der Bestellung.
Frage 11: Was sollte ich vor der Bestellung überprüfen?
Überprüfen Sie immer die genaue Teilenummer (IS200VCRCH1B), bestätigen Sie Ihre Systemkonfiguration (TMR oder Simplex) und überprüfen Sie die bestehende Board-Revision aus Gründen der Kompatibilität.
