Hauptmerkmale
Passiver PROFIBUS-Abschluss – Bietet standardmäßigen DB9-Feldanschluss, Impedanzanpassung und Signalaufbereitung ohne integrierte Signalverarbeitung
2500 VAC Galvanische Trennung – Trennt die PROFIBUS-Feldverkabelung von der Mark VIe-Rückwandplatine und schützt so die Steuerelektronik vor Masseschleifen und Transienten.
Onboard-Chip für elektronische Identifizierung – Ein nichtflüchtiger ID-Widerstand überträgt beim Einschalten das Boardmodell und die Kanalanzahl an das PPRFH-Modul zur automatischen Hardware-Erkennung.
Umfassender ESD- und Überspannungsschutz – ±6 kV Kontakt- / ±12 kV Luftspalt-ESD-Schutz; TVS-Überspannungsschutz und RC-Filterung an den Feldklemmen
TMR-Unterstützung für redundante Architektur – Kompatibel mit dreifach redundanten modularen Systemen; drei SPID-Karten können einen PROFIBUS-Trunk an drei redundante PPRFH-Pakete für 2oo3-Voting verteilen.
Hot-Swap-fähig – Konzipiert für den Austausch ohne Systemabschaltung in redundanten Konfigurationen
Seitlich montierter DB9-Serviceanschluss – Sekundärer PROFIBUS-Abzweig für den temporären Anschluss von Servicegeräten, ohne die Hauptbusverbindung zu unterbrechen
Technische Parameter
Kernvorteile
1. Kritische PROFIBUS-Schnittstelle der physikalischen Schicht
Die IS200SPIDG1A stellt die essentielle physikalische Verbindung zwischen dem PPRFH-Gateway-Paket des Mark VIe-Controllers und dem PROFIBUS-Feldnetzwerk her. Feldgeräte wie Woodward-Regler, ABB-Erregerregler, Bently Nevada-Schwingungsmessgeräte, Remote-I/O-Stationen und Frequenzumrichter werden über den DB9-Anschluss und die Schraubklemmen der SPID-Karte angeschlossen.Ohne diese Abschlussplatine kann das PPRFH-Paket keine physische Verbindung zum PROFIBUS-Trunk herstellen.
2. Robuste Signalintegrität in elektrisch störungsbehafteten Umgebungen
Turbinensteuerschränke sind dicht mit Frequenzumrichtern, Erregersystemen und Hochleistungsschaltgeräten bestückt, die erhebliche elektromagnetische Störungen erzeugen. Die SPID-Platine umfasst RC-Tiefpassfilternetzwerke pro Kanal, TVS-Überspannungsschutz, Und 2500 VAC galvanische Trennung um dieses Rauschen zu unterdrücken, bevor PROFIBUS-Signale das PPRFH-Paket erreichen.Dies gewährleistet eine stabile Buskommunikation und verhindert fälschliche Slave-Ausfälle oder Kommunikationszeitüberschreitungen.
3. TMR-Redundanz für sicherheitskritische Anwendungen
In Mark VIe TMR-Konfigurationen (Triple Modular Redundant) arbeiten drei SPID-Karten parallel mit drei PPRFH-Paketen. Die Hardware der SPID-Karte kann einen einzelnen PROFIBUS-Trunk an mehrere Gateway-Pakete verteilen und ermöglicht so die Kommunikation zwischen mehreren Gateway-Paketen. 2oo3 Hardware-Abstimmung zum PROFIBUS-KommunikationsstatusDiese Architektur erfüllt die Anforderungen an die Fehlertoleranz von Gasturbinen-ETS (Notabschaltsystem) und Dampfturbinenschutzsystemen.
4. Automatische Hardware-Identifizierung
Der integrierte elektronische ID-Chip überträgt beim Einschalten das Modell der Platine und die PROFIBUS-Kanalkonfiguration an das PPRFH-Paket.Diese automatische Erkennung macht die manuelle DIP-Schalterkonfiguration zur Platinenidentifizierung überflüssig, verkürzt die Inbetriebnahmezeit und verhindert Konfigurationsfehler beim Austausch von Platinen vor Ort.
5. Bewährte Zuverlässigkeit bei der Stromerzeugung
Die IS200SPIDG1A wird weltweit in Gasturbinen-, Dampfturbinen- und Kombikraftwerken eingesetzt. Dank ihres passiven Designs (ohne integrierte Prozessoren oder Firmware) besteht kein Risiko der Software-Versionskompatibilität – die Platine leitet Signale entweder korrekt weiter oder nicht, was die Fehlersuche vor Ort vereinfacht..
Anwendungen
Der IS200SPIDG1A wird in kritischen Energieerzeugungs- und industriellen Steuerungsanwendungen eingesetzt:
Hauptfunktionen
PROFIBUS-Signalabschluss – Bietet DB9-Feldanschluss und Impedanzanpassung für PROFIBUS DP-Trunk
Signalfilterung und -isolierung – RC-Filterung, Überspannungsschutz und 2500-VAC-Isolation zwischen Feld- und Rückwandplatine
Hardware-ID-Erkennung – Onboard-ID-Chip zur automatischen Platinenidentifizierung durch das PPRFH-Pack
TMR-Signalverteilung – Teilt den PROFIBUS-Trunk für redundante PPRFH-Pakete in TMR-Konfigurationen auf
Servicezugriff – Seitlicher DB9-Anschluss für den temporären Anschluss von Servicegeräten, ohne den Hauptbus zu unterbrechen
Empfohlene Modelle und verwandte Produkte
Wichtiger Kompatibilitätshinweis: Der IS200SPIDG1A kann nicht selbstständig funktionierenEs muss mit einem kombiniert werden IS220PPRFH PROFIBUS Master Gateway I/O-PaketDie Variante SPIDG2A ist eine überarbeitete Hardwaregeneration mit inkompatibler Firmware und kann nicht kann mit dem G1A ausgetauscht werdenÜberprüfen Sie anhand Ihrer Systemdokumentation, ob es sich um das genaue Suffix handelt.
Was ist im Lieferumfang enthalten?
Hinweis: IS220PPRFH I/O-Paket, PROFIBUS-Kabel, Montagezubehör und ToolboxST-Konfigurationssoftware werden separat verkauft.
Warum bei uns kaufen?
Auf Lager – Sofort versandfertig
Vollständig getestet – Jede Platine wurde auf ihre Funktionsfähigkeit geprüft.
Garantie inklusive – 12 Monate Garantie für sorgenfreies Einkaufen
Technische Unterstützung – Unterstützung bei der Kompatibilitätsprüfung verfügbar
Häufig gestellte Fragen (FAQ)

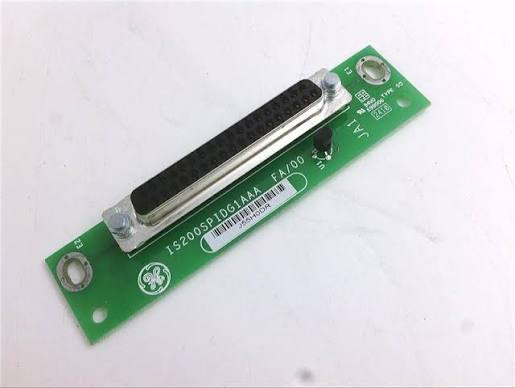

Frage 1: Was ist das GE IS200SPIDG1A?
es ist ein PROFIBUS Master Gateway Terminal Board (SPID) für das GE Mark VIe Turbinensteuerungssystem. Es stellt die physikalische Schnittstelle zwischen dem IS220PPRFH PROFIBUS Master I/O-Paket und den Feld-PROFIBUS-DP-Netzwerken bereit und übernimmt Signalabschluss, Filterung und Isolation..
Frage 2: Kann der IS200SPIDG1A eigenständig betrieben werden?
NEIN. Die SPID-Platine ist eine passive Anschlussplatine ohne eigene Prozessoren. Es muss mit einem gekoppelt werden. IS220PPRFH PROFIBUS Master Gateway I/O-Paket, das die gesamte PROFIBUS-Master-Stack-Verarbeitung und Busfehlererkennung durchführt..
Frage 3: Worin besteht der Unterschied zwischen IS200SPIDG1A und IS200SPIDG1ABA?
Der ABA-Suffix zeigt das vollständige konform beschichtet Produktionsüberarbeitung. Die Basisversion G1A verfügt über eine dünnere Beschichtung. Beide sind funktional identisch; die ABA bietet einen verbesserten Schutz vor Feuchtigkeit, Ölnebel und Verunreinigungen in rauen Turbinengehäuseumgebungen..
Frage 4: Wie hoch ist die Baudrate und die Slave-Kapazität von PROFIBUS?
Die Platine unterstützt PROFIBUS DP-Baudraten von 9,6 kbit/s bis 12 Mbit/sBis zu 31 DP-Slave-Geräte kann pro Busstrang an ein Standard-RS485-Segment angeschlossen werden..
Frage 5: Unterstützt diese Platine redundante TMR-Konfigurationen?
Ja. In Mark VIe TMR-Systemen arbeiten drei SPID-Karten mit drei PPRFH-Paketen zusammen. Die SPID-Hardware kann einen PROFIBUS-Trunk an mehrere Gateway-Pakete verteilen und so Folgendes ermöglichen: 2oo3 Hardware-Abstimmung zum Kommunikationsstatus.
Frage 6: Wie hoch ist die Isolationsklasse?
Der Vorstand stellt bereit 2500 VAC galvanische Trennung zwischen der PROFIBUS-Feldverkabelung und den Rack-Backplane-Schaltungen. Es umfasst auch ±6 kV Kontakt- / ±12 kV Luftspalt-ESD-Schutz auf Feldterminals.
Frage 7: Welche Funktion hat der seitliche DB9-Anschluss?
Die seitlich montierte DB9 D-Sub-Anschluss Bietet einen sekundären PROFIBUS-Abzweig für den temporären Anschluss von Servicetools. Dies ermöglicht den Diagnosezugriff, ohne die Hauptbusverbindung zu unterbrechen, was die Kommunikation mit allen nachgeschalteten Slaves stören würde..
Frage 8: Kann ich diese Platine austauschen, während das System läuft?
Heißer Tausch wird in redundanten Konfigurationen unterstützt. In einfachen (Simplex-)Konfigurationen muss die Stromversorgung des Racks vor dem Austausch abgeschaltet werden, um die PROFIBUS-Kommunikation nicht zu unterbrechen..
Frage 9: Was ist das Herkunftsland?
Vereinigte Staaten (USA), hergestellt in Salem, Virginia.
Frage 10: Was sollte ich vor der Bestellung überprüfen?
Überprüfen Sie immer die genaue Teilenummer (SPIDG1A vs. SPIDG1ABA vs. SPIDG2A), bestätigen Sie Ihre Systemkonfiguration (Simplex oder TMR) und prüfen Sie, ob Sie die passende Datei haben. IS220PPRFH E/A-Paket in Ihrem System.
