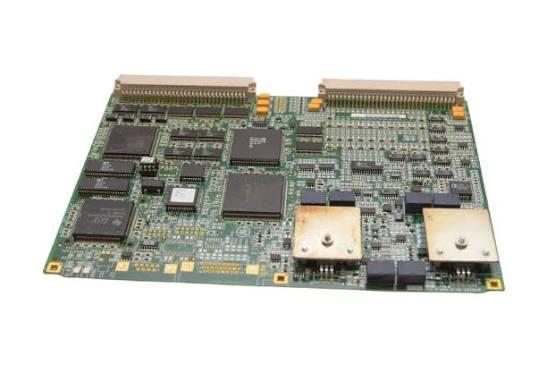

Hauptmerkmale
Hochpräzise Mehrkanal-Datenerfassung – Unterstützt 16 bis 20 differentielle analoge Eingangskanäle (konfigurationsabhängig) mit 16-Bit-A/D-Wandlung und einer effektiven Auflösung von 14 Bit
Flexible Eingangskonfiguration – Unterstützt 4–20 mA, 0–20 mA und ±10 VDC Signalarten, konfigurierbar über Jumper oder Software
Integrierte RTD-/Thermoelement-Linearisierungsbibliothek – Die integrierte Sensorcharakterisierungsbibliothek unterstützt die Linearisierung von RTDs und Thermoelementen ohne externe Signalaufbereiter.
Unterstützung redundanter Architekturen – Entwickelt für Simplex und TMR (Triple Modular Redundant) Konfigurationen; im TMR-Modus werden die Signale auf drei VME-Racks verteilt.
Diagnose & Schutz – Kanalunterbrechungs-/Kurzschlusserkennung, Überbereichsalarme, Fehlererkennung der Flachbandkabelverbindung und LED-Statusanzeigen auf der Vorderseite für Betrieb/Fehler/Status
Industrieller Schutz – Schutzlackierung für Staub-, Feuchtigkeits- und Korrosionsbeständigkeit; Kanal-zu-Kanal-Isolation verhindert Erdschleifeninterferenzen
Technische Parameter
Kernvorteile
1. Kritische Signalschnittstelle für den Turbinenschutz
Die VAIC-Karte ist in der „Hochgeschwindigkeits-Sensorschnittstellenschicht“ der Mark-VI-Steuerungshierarchie integriert und wandelt analoge Feldsignale in digitale Daten um, die über die VME-Rückwandplatine an den Hauptregler übertragen werden. Ihre hochpräzise Datenerfassung wirkt sich unmittelbar auf die Genauigkeit der Turbinenprozessmessungen und die Zuverlässigkeit der Schutzmaßnahmen aus.
2. Integrierte Sensorlinearisierungsfähigkeit
Mit einem Bord 32-Bit-Gleitkomma-DSP Mithilfe der Sensorcharakterisierungsbibliothek führt die Platine RTD- und Thermoelementlinearisierung, Quadratwurzelextraktion und andere Signalverarbeitungsaufgaben durch, wodurch skalare mathematische Operationen von der Haupt-CPU ausgelagert und die Gesamtreaktionsgeschwindigkeit des Systems verbessert werden.
3. Unterstützung flexibler redundanter Architekturen
Unterstützt beides Simplex- und TMR-KonfigurationenIn TMR-Systemen werden die Eingangssignale auf drei VME-Racks (T, R, S) verteilt, die jeweils eine unabhängige VAIC-Karte enthalten. Fällt eine VAIC-Karte aus, liefern die verbleibenden Karten weiterhin den korrekten Ausgangsstrom und gewährleisten so einen unterbrechungsfreien Systembetrieb.
4. Hohe Isolationsklasse für Systemschutz
1500V Isolation Die Isolation zwischen den Kanälen und von einem Kanal gegen Masse verhindert wirksam Erdschleifen und Überspannungsspitzen, die empfindliche Steuerelektronik beschädigen könnten. Diese Isolationsfähigkeit ist besonders wichtig in komplexen Systemen, in denen die 24-V-Batterie und die ±15-V-Analogversorgung eine gemeinsame Masse nutzen.
5. Kompatibilität mit mehreren Anschlussleisten
Funktioniert mit TBAIH1C- oder STAI-Serien-AnschlussleistenEine VAIC-Karte kann mit 1, 2 oder 3 TBAI-Anschlusskarten kombiniert werden, um sich an unterschiedliche Anwendungsgrößen anzupassen.
Anwendungen
Der IS200VAICH1D wird in kritischen Anwendungen zur Überwachung und zum Schutz von Turbinenprozessen eingesetzt:
Empfohlene Modelle und verwandte Produkte
Wichtiger KompatibilitätshinweisDer VAIC-Vorstand Kann nicht eigenständig betrieben werden—es muss mit einem kombiniert werden TBAIH1C- oder STAI-AnschlussleisteNach dem Austausch ist ein vollständiger Test mit simulierter analoger Schleife obligatorisch. In TMR-Konfigurationen müssen alle drei Racks dieselbe Version verwenden, um die Hardwarekonsistenz zu gewährleisten.
Was ist im Lieferumfang enthalten?
Hinweis: Anschlussleiste, Flachbandkabel, Feldsensoren und Konfigurationssoftware werden separat verkauft.
Warum bei uns kaufen?
Auf Lager – Sofort versandfertig
Vollständig getestet – Jede Platine wurde auf ihre Funktionsfähigkeit geprüft.
Garantie inklusive – Kaufen Sie mit Vertrauen
Technische Unterstützung – Unterstützung bei der Kompatibilitätsprüfung verfügbar
Häufig gestellte Fragen (FAQ)
Frage 1: Was ist das GE IS200VAICH1D?
es ist ein VME Analog Input Board (VAIC) für das GE Speedtronic Mark VI Turbinensteuerungssystem. Es erfasst analoge Feldsensorsignale (wie Druck, Temperatur, Durchfluss und Position) und wandelt sie in digitale Daten um, die über die VME-Backplane an den Hauptregler übertragen werden.
Frage 2: Welche Eingangssignalarten unterstützt diese Platine?
Es unterstützt 4–20 mA, 0–20 mA und ±10 VDC Die Signalarten sind über Jumper oder Software konfigurierbar. Zudem werden RTD- und Thermoelementsignale durch die integrierte Linearisierungsbibliothek unterstützt.
Frage 3: Wie viele Eingangskanäle hat diese Platine?
Je nach Konfiguration und Quelle unterstützt es 16 bis 20 differentielle analoge Eingangskanäleplus 4 analoge Ausgangskanäle.
Frage 4: Unterstützt diese Platine redundante TMR-Konfigurationen?
Ja. Es ist für beides geeignet. Simplex und TMR Konfigurationen. Im TMR-Modus werden die Signale an drei VME-Racks (T, R, S) verteilt, die jeweils eine unabhängige VAIC-Karte enthalten. Fällt eine Karte aus, liefern die verbleibenden Karten weiterhin korrekte Ausgangssignale.
Frage 5: Kann diese Platine im laufenden Betrieb ausgetauscht werden?
NEIN. Die Stromversorgung des VME-Racks muss sein stromlos Vor dem Einbau oder Ausbau der Platine. Hot-Swapping kann zu Lichtbögen führen und die Pins des hochdichten Backplane-Steckverbinders oder interne ADC-Komponenten beschädigen.
Frage 6: Welche Klemmenleiste wird für dieses Modul benötigt?
Es erfordert ein TBAIH1C- oder STAI-Serien-AnschlussleisteJe nach Anwendungskonfiguration kann eine VAIC-Karte mit 1, 2 oder 3 TBAI-Anschlusskarten kombiniert werden.
Frage 7: Wie hoch ist die Isolationsklasse dieser Platine?
Es bietet 1500V Isolation zwischen den Kanälen und von Kanal zu Masse, wodurch Erdschleifeninterferenzen und Hochspannungstransienten wirksam verhindert werden.
Frage 8: Was ist das Herkunftsland?
Vereinigte Staaten (USA).
F9: Ist diese Platine mit Mark VIe-Systemen kompatibel?
Der IS200VAICH1D ist ein Mark VI (VME-Architektur) Platine. Mark VIe-Systeme verwenden typischerweise IS220-Serie I/O-PacksEinige Migrationspfade sind über dedizierte Gateways verfügbar.
Frage 10: Was sollte ich vor der Bestellung überprüfen?
Überprüfen Sie immer die genaue Teilenummer (IS200VAICH1D / IS200VAICH1DAB), bestätigen Sie Ihre Systemarchitektur (Simplex oder TMR) und überprüfen Sie die bestehende Board-Revision aus Gründen der Kompatibilität.
