Hauptmerkmale
Mehrkanal-Eingangsfähigkeit – Unterstützt 8 unabhängige Vibrationskanäle, 4-Positionskanäle, Und 1 Keyphasor-/Referenztastkreis
Breite Sensorkompatibilität – Direkte Schnittstelle mit Wirbelstrom-Näherungssonden (Bently Nevada 3300/3500 Serie), Velomitoren, seismische Geschwindigkeitssensoren, Beschleunigungsmesser, Und 4–20 mA schleifengespeiste Messumformer
On-Board -24V DC Sensoranregung – Bietet isolierte -24V DC-Anregung für Näherungssonden-Vorverstärker, bis zu 12 mA pro Kanal
Gepufferte Ausgänge – BNC-gepufferte Testausgänge pro Kanal plus DB9- und DB25-Anschlüsse zum Anschluss externer Diagnosegeräte, ohne den Hauptsignalweg zu stören
Hohe Isolationsbewertung – galvanische Trennung von 1500 V DC bis 2500 Vrms zwischen Feldseite und Steuerschrankseite, Unterdrückung von Erdschleifeninterferenzen der Anlage
EMV-Schutz und -Diagnostik – EMI/RFI-Unterdrückung pro Kanal, Überspannungsschutz und Sensor-Offset-/Kurzschlusserkennung mit LED-Statusanzeigen für Platinenstromversorgung und Kanalfehleralarme
Technische Parameter
Kernvorteile
1. Kritische Signalschnittstelle für den Turbinenschutz

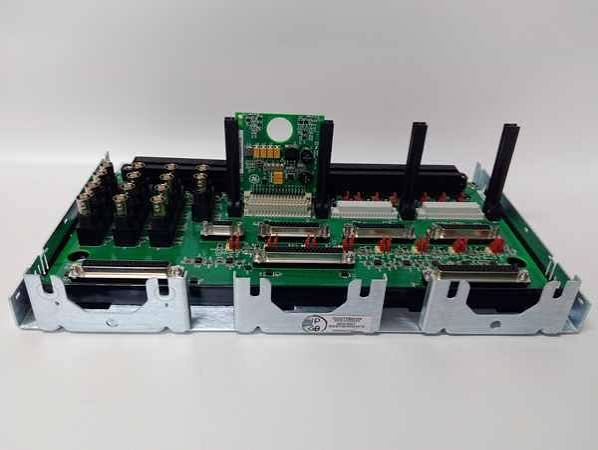

Der IS200TVBAH2ACC dient als primäre Signalschnittstelle zwischen Feldschwingungssensoren und dem VVIB/PVIB-Schwingungsüberwachungs-I/O-Modul des Mark VIe-Steuerungssystems. Er wandelt Rohsensorsignale in hochauflösende Schwingungsdaten um und ermöglicht dem System so die Echtzeit-Erkennung von mechanischen Unwuchten, Wellenverschiebungen, Lagerverschleiß oder Fehlausrichtungen.
2. Ansteuerung und Signalaufbereitung von On-Board-Sensoren
Im Gegensatz zu herkömmlichen Analogplatinen ist die TVBA speziell für die Verarbeitung der von industriellen Schwingungssonden benötigten hochfrequenten Wechselstromsignale und der negativen Anregungsspannung (-24 V DC) ausgelegt. Sie stellt eine isolierte -24-V-DC-Anregung für die Vorverstärker der Näherungssonden bereit und führt Hardware-Filterung und Signalaufbereitung durch, indem sie schwache Schwingungssignale in standardisierte Analogwerte umwandelt, bevor diese an den Prozessor weitergeleitet werden.
3. Konforme Beschichtung (ACC) für raue Umgebungen
Der "ACC" Das Suffix gibt an, dass die Platine mit folgender Behandlung versehen ist: Konforme BeschichtungSie bieten zusätzlichen Schutz vor Feuchtigkeit, Staub, Chemikalien und industriellen Verunreinigungen. In kondensierenden oder korrosiven Umgebungen wie beispielsweise Dampfturbinengehäusen können unbeschichtete Platinen innerhalb weniger Monate Kriechströme an Hochspannungseingängen entwickeln.
4. Unterstützung redundanter Architekturen
Die Platine ist für den Einsatz in Simplex, doppelt redundant und TMR (Triple Modular Redundant) Konfigurationen. In TMR-Anwendungen werden Vibrationssignale auf drei redundante E/A-Pakete (R, S und T) zur Abstimmung der Schutzlogik verteilt, wodurch die Systemverfügbarkeit und Fehlertoleranz verbessert werden.
5. Umfassende Diagnose- und externe Testmöglichkeiten
Die On-Board-Diagnose überwacht kontinuierlich Sensoren auf Unterbrechungen/Kurzschlüsse, Anomalien in der Erregerversorgung und Fehler in den Flachbandkabelverbindungen und meldet diese über LED-Anzeigen und Alarme an die Turbinen-Hauptsteuerung. Gepufferte BNC-Ausgänge pro Kanal ermöglichen den Anschluss externer Schwingungsanalysatoren zur Offline-Signalprüfung, ohne die Feldverkabelung trennen zu müssen.
Anwendungen
Der IS200TVBAH2ACC wird in kritischen Anwendungen zur Zustandsüberwachung und zum Schutz rotierender Maschinen eingesetzt:
Hauptfunktionen
Signalabschluss – Bietet abnehmbare Schraubklemmen für die Feldverdrahtung von Näherungssensoren, Beschleunigungsmessern, seismischen Sensoren und 4–20 mA-Transmittern
Sensoranregung – Liefert isolierte -24V Gleichstromversorgung für Vorverstärker von Näherungssensoren
Signalaufbereitung – Hardware-Filterung und -Aufbereitung von analogen Schwingungssignalen zur Übertragung an den Prozessor
Gepufferte Ausgänge – BNC-Ausgänge pro Kanal für den Anschluss externer Diagnosegeräte
Fehlererkennung – Erkennung von Sensorunterbrechungen/Kurzschlüssen und Anomalien in der Erregerversorgung mit Alarmmeldung
Empfohlene Modelle und verwandte Produkte
Wichtiger KompatibilitätshinweisDer TVBA-Vorstand Kann nicht eigenständig betrieben werden—es muss mit einem Mark VI/Mark VIe kombiniert werden. PVBA- oder VVIB-SchwingungsüberwachungsprozessorpaketNach dem Austausch ist ein vollständiger Schwingungssimulationstest obligatorisch. In TMR-Konfigurationen müssen alle drei Racks den Test verwenden. gleiche Version (H2ACC); das Mischen von H1A- und H2A-Boards führt zu Abstimmungsfehlern aufgrund von Hardware-Fehlanpassungen.
Was ist im Lieferumfang enthalten?
Hinweis: PVBA/VVIB-Prozessorpaket, Flachbandkabel, Feldsensoren und Konfigurationssoftware werden separat verkauft.
Warum bei uns kaufen?
Auf Lager – Sofort versandfertig
Vollständig getestet – Jede Platine wurde auf ihre Funktionsfähigkeit geprüft.
Garantie inklusive – Kaufen Sie mit Vertrauen
Technische Unterstützung – Unterstützung bei der Kompatibilitätsprüfung verfügbar
Häufig gestellte Fragen (FAQ)
Frage 1: Was ist das GE IS200TVBAH2ACC?
es ist ein Vibrationseingangsanschlussplatine (TVBA) für die GE Speedtronic Mark VI und Mark VIe Turbinensteuerungssysteme. Es dient als Signalschnittstelle zwischen Feldschwingungssensoren und den Schwingungsüberwachungsprozessoren (PVBA/VVIB) und übernimmt die Signalaufbereitung, Sensoranregung und -terminierung.
Frage 2: Welche Sensortypen unterstützt diese Platine?
Es unterstützt Wirbelstrom-Näherungssonden (wie beispielsweise die Bently Nevada 3300/3500-Serie), Velomitoren, seismische Geschwindigkeitssensoren, Beschleunigungsmesser, Und 4–20 mA schleifengespeiste Messumformer.
Frage 3: Wofür steht das Suffix ACC?
ACC zeigt an Konforme BeschichtungDiese Schutzschicht bietet zusätzlichen Schutz gegen Feuchtigkeit, Staub, Chemikalien und industrielle Verunreinigungen und eignet sich daher für die rauen Umgebungsbedingungen in Kraftwerken und Industrieanlagen.
Frage 4: Kann diese Platine im laufenden Betrieb ausgetauscht werden?
NEIN. Die Stromversorgung des Racks muss sein stromlos Vor dem Austausch der Leiterplatte. Hot-Swapping ist strengstens untersagt, um zu verhindern, dass elektrische Transienten den Überwachungssignalweg stören oder die Kommunikationsschaltungen der Rückwandplatine beschädigen. Beim Umgang mit der Leiterplatte sind die ESD-Schutzmaßnahmen zu beachten.
Frage 5: Unterstützt diese Platine TMR-Konfigurationen (Triple Modular Redundant)?
Ja. Es ist für die Verwendung in Simplex-, Dual-Redundant- und TMR-Systeme Konfigurationen. In TMR-Anwendungen werden die Signale zur Abstimmungsschutzlogik auf drei redundante E/A-Pakete (R, S und T) verteilt. Alle drei Racks müssen jedoch dieselbe Version (H2ACC) verwenden.
Frage 6: Was ist zu tun, wenn der Keyphasor-Eingang nicht verwendet wird?
Die Keyphasor-Eingangsschaltung (Schaltung 13) sollte sein Gemäß Systemdokumentation beendet Wenn keine Sonde angeschlossen ist, kann ein unbeschalteter Eingang zu Störungen auf der Rückwandplatine führen und möglicherweise fälschlicherweise Diagnosemeldungen auslösen.
Frage 7: Welche Schlüsselpunkte sollten während der Installation überprüft werden?
Bestätigen Spaltspannung liegt innerhalb des spezifizierten Betriebsspannungsbereichs von -10 VDC (für Näherungssensoren)
Sicherstellen Die Befestigungsschrauben der Platine sind vollständig festgezogen. (Sie dienen als primärer Massepfad für das Chassis)
Verwenden geschirmte verdrillte Adernpaare für Feldsensoren, deren Schirmungen an der Masseschiene der Anschlussplatine angeschlossen sind
Verifizieren Flachbandkabelverbinder sind vollständig verriegelt und weisen keine losen Stifte auf.
Frage 8: Was ist das Herkunftsland?
Vereinigte Staaten (USA).
Frage 9: Kann diese Platine nur mit dem GE-Prozessor verwendet werden?
Ja. Der Vorstand Kann nicht eigenständig betrieben werden—es muss mit einem Mark VI/Mark VIe kombiniert werden. PVBA- oder VVIB-SchwingungsüberwachungsprozessorpaketNach dem Austausch ist ein vollständiger Schwingungszyklus-Simulationstest obligatorisch.
Frage 10: Was sollte ich vor der Bestellung überprüfen?
Überprüfen Sie immer die genaue Teilenummer (IS200TVBAH2ACC), bestätigen Sie Ihre Systemkonfiguration (Simplex, Dual oder TMR) und überprüfen Sie die bestehende Boardversion (H1A vs. H2A) zur Kompatibilität.
