Hauptmerkmale
Hochspannungssignaldämpfung – Skaliert Feldbusspannungen von 125 VDC bis 1000 VDC bis zum sicheren Stand ±50 VAC Rechteckwelle Signale
Integriertes Bodenerkennungs-Frontend – Stellt die Hochspannungsschnittstelle für das Erdungserkennungssystem des Erregerkreises bereit
PPT-Spannungsbereich – Akzeptiert Spannungen von Leistungstransformatoren 120 VAC bis 1300 VAC RMS
Jumper-wählbare Filterung – Die Jumper JP1 und JP2 wählen die Kapazität für PPT-Spannungen unter bzw. über 750 VAC RMS aus.
Redundante Testsignalquelle – Unterstützt die Umschaltung zwischen M1- und M2-Controllern für Simplex- und redundante (TMR) Systeme
Alterrex-Kompatibilität – Erfordert eine duale EXAM-Konfiguration für Alterrex-Anwendungen
Robustes Industriedesign – Konzipiert für raue Umgebungen in der Stromerzeugung mit Hochspannungsisolierung
Technische Parameter
Kernvorteile
1. Kritische Hochspannungsschnittstelle

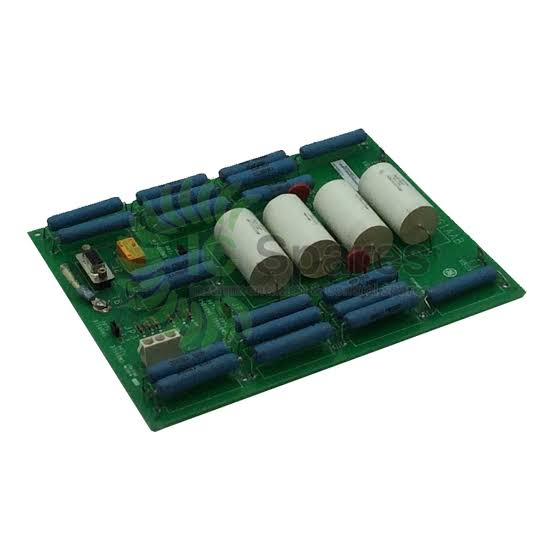

Das IS200EXAMG1B bildet die essentielle Schutzbarriere zwischen dem lebensgefährlichen Erregerkreis des Generators und der empfindlichen Erdungselektronik. Die Feldspannung von 800 VDC darf nicht direkt an Standard-Steuerkarten angeschlossen werden – dies würde das EGDM zerstören und Brandgefahr verursachen. Das EXAM-Modul fungiert als „opferbare“ Hochspannungs-Eingangsstufe und skaliert diese gefährlichen Spannungen sicher auf unschädliche ±50 VAC-Signale herunter. .
2. Präzise Signalaufbereitung
Das Modul nutzt eine präzise Spannungsteiler- und Signalaufbereitungsarchitektur. Das Suffix „G1B“ kennzeichnet eine optimierte Leiterbahnführung und verbesserte EMV-Filterung im Vergleich zu früheren Versionen, was eine höhere Leistung in elektrisch störungsanfälligen Schaltanlagenbereichen ermöglicht. Dadurch wird sichergestellt, dass das EGDM saubere und präzise Signale für eine zuverlässige Erdschlusserkennung empfängt. .
3. Unverzichtbar für eine vollständige Bodensuchkette
Die Module EXAM und EGDM sind über die Erregungsleistungs-Rückwandplatine (EPBP) miteinander verbunden und bilden zusammen eine vollständige Schutzkette. Das EXAM-Modul übernimmt die Hochspannungsdämpfung, während das EGDM-Modul die Niederspannungsmessung und die Erdschlusserkennung durchführt. Beide Module sind für die Funktion des Erregungserdungserkennungssystems unerlässlich. .
4. Nahtlose Systemintegration
Das IS200EXAMG1B integriert sich direkt in die GE EX2100/EX2100e-Architektur und wird im Hochspannungsschnittstellenmodul (HBI) des Hilfsschranks montiert. Es wird über ein einzelnes 9-poliges Kabel mit der EPBP verbunden, wobei EGDM-Module an dieselbe Rückwandplatine angeschlossen werden. Diese optimierte Verbindung vereinfacht Installation und Wartung. .
Anwendungen
Der GE IS200EXAMG1B wird in kritischen Energieerzeugungs- und Industrieanwendungen eingesetzt:
Hauptfunktionen
Hochspannungsdämpfung – Skaliert die Feldbusspannungen auf sichere Messpegel
Signaleinspeisung – Legt eine niederfrequente Rechteckwelle an den elektrischen Mittelpunkt der Erregerwicklung an.
Schnittstelle für Messwiderstand – Liest die Spannung am EGDM-Messwiderstand zur Berechnung des Massepfads.
Redundante Quellenumschaltung – Unterstützt die Masterauswahl M1/M2 für TMR-Systeme
Empfohlene Modelle und verwandte Produkte
NotizDie Module EXAM und EGDM arbeiten als zusammengehöriges Paar – beide werden für ein funktionierendes Erregungserdungserkennungssystem benötigt. Überprüfen Sie Ihre Systemkonfiguration (Simplex vs. TMR, Alterrex vs. Standard) vor der Bestellung. .
Was ist im Lieferumfang enthalten?
Hinweis: EGDM-Erdungsdetektormodul, EPBP-Rückwandplatine, Kabel und Systemsoftware werden separat verkauft.
Warum bei uns kaufen?
Auf Lager – Versandfertig am selben/nächsten Werktag
Vollständig getestet – Jede Einheit wurde auf ihre Funktionsfähigkeit geprüft.
Garantie inklusive – Kaufen Sie mit Vertrauen
Technische Unterstützung – Unterstützung bei der Kompatibilitätsprüfung verfügbar
Häufig gestellte Fragen (FAQ)
Frage 1: Was ist das GE IS200EXAMG1B?
Es ist ein Erregerdämpfungsmodul (EXAM) für die Erregerregelungssysteme EX2100 / EX2100e von GE. Es stellt die Hochspannungsschnittstelle für das Erdungserkennungssystem des Erregerkreises bereit und dämpft lebensgefährliche Feldspannungen auf sichere Werte für das Erdungserkennungsmodul EGDM. .
Frage 2: Worin besteht der Unterschied zwischen IS200EXAMG1B und IS200EXAMG1A?
Der G1B Die G1B ist eine Hardware-Revision des G1A. Sie verfügt über optimierte Widerstände, Kondensatoren und Varistoren für höhere Spannungsfestigkeit und Störfestigkeit, eine redundante Signalquellenumschaltung (M1/M2) sowie eine verbesserte Genauigkeit (≤ ±0,1 % statt ±0,2 %). Die G1B ist vollständig kompatibel und kann die G1A direkt ersetzen. .
Frage 3: Welche Eingangsspannungsbereiche sind für dieses Modul zulässig?
Der Feldspannungsbereich (Vbus) ist 125 VDC bis 1000 VDCDer Spannungsbereich des Leistungstransformators (PPT) beträgt 120 bis 1300 VAC RMS .
Frage 4: Welche Funktion haben die Jumper JP1 und JP2?
JP1 und JP2 wählen die Filterkapazität anhand des PPT-Spannungspegels. Es gibt zwei Optionen: eine für PPT-Spannungen unter 750 VAC RMSund eine weitere für PPT-Spannungen über 750 VAC RMS .
Frage 5: Was passiert, wenn die Jumper falsch konfiguriert sind?
Falsche Jumper-Einstellungen sind ein häufiger Fehler im Feld. Wenn die Dämpfung zu hoch eingestellt ist, kann das EGDM das Rechtecksignal nicht korrekt erkennen, was zu einem Fehler führt. kontinuierlicher ErdschlussalarmMessen Sie vor der Konfiguration der Jumper immer die tatsächliche PPT-Betriebsspannung mit einem True-RMS-Multimeter. .
Frage 6: Funktioniert dieses Modul in redundanten (TMR-)Systemen?
Ja. Der IS200EXAMG1B unterstützt beides. Simplex- und Triple-Modular-Redundanz (TMR) Anwendungen. In TMR-Systemen arbeitet ein einzelnes EXAM-Modul mit drei EGDM-Modulen (Controller, Master 1, Master 2) zusammen, wobei die Quellenumschaltung zwischen M1 und M2 automatisch erfolgt. .
Frage 7: Wie sieht die Alterrex-Konfiguration aus?
Für Alterrex-Erregungssysteme, zwei Prüfungsmodule werden benötigt – eines für das Generatorfeld und eines für das Erregerfeld – die zusammenwirken .
Frage 8: Wo ist das EXAM-Modul montiert?
Es wird im Inneren montiert Hochspannungsschnittstellenmodul (HBI), befindet sich im Hilfsschrank des EX2100-Systems .
Frage 9: Verfügt das Modul über irgendwelche Diagnoseindikatoren?
Nein. Die Prüfung ist eine Blindmodul ohne Testpunkte, Sicherungen oder LED-Anzeigen. Diagnoseinformationen werden über den Status des EGDM-Moduls bereitgestellt. .
Frage 10: Wie hoch ist die Isolationsklasse?
Das Modul bietet 2,5 kVrms Eingangs-Ausgangs-Isolation, die Anforderungen des Erregersystems an ein schwimmendes Erdungssystem erfüllen .
Frage 11: Was ist das Herkunftsland?
Vereinigte Staaten (USA) .
