Hauptmerkmale
10 analoge Eingangskanäle – Die ersten 8 Kanäle sind konfigurierbar für ±5 V DC, ±10 V DC oder 0–20 mA; die letzten 2 Kanäle für ±1 mA oder 0–20 mA.
2 analoge Ausgangskanäle – 0–20 mA Ausgang zum Ansteuern von Regelventilen und Aktuatoren
16-Bit-ADC / 14-Bit-DAC – Hochauflösende Wandlung für präzise Signalverarbeitung
Dual Redundant Ethernet – Zwei 100-Mbit/s-RJ45-Ports für deterministische E/A-Netzwerkkommunikation und Ausfallsicherheit
2500 V AC Galvanische Trennung – Die Feld-Logik-Isolation schützt die Steuerelektronik vor Masseschleifen und Transienten.
Hot-Swap-fähig – Modulaustausch ohne Systemabschaltung in redundanten Konfigurationen
ATEX Zone 2 zertifiziert – Geeignet für die Installation in explosionsgefährdeten Bereichen
Integrierte Sendeleistung – 24 V DC Anregungsausgang für 2-Draht-Transmitter
Technische Parameter
Kernvorteile
1. Hochpräzise Signalverarbeitung
Der PAICH1B verwendet 16-Bit-ADC Und 14-Bit-DAC Umrichter gewährleisten eine außergewöhnliche Messgenauigkeit und präzise Ausgangsregelung. Diese Auflösung ist entscheidend für Turbinensteuerungsanwendungen, bei denen bereits geringe Abweichungen der Druck-, Temperatur- oder Durchflusssignale direkten Einfluss auf Verbrennungseffizienz, Emissionen und mechanische Integrität haben..
2. Verteilte Ethernet-Architektur
Im Gegensatz zu herkömmlichen, auf Backplanes basierenden I/O-Schnittstellen arbeitet der PAICH1B als eigenständiges verteiltes E/A-Paket Die Verbindung erfolgt über redundantes 100-Mbit/s-Ethernet. Diese Architektur reduziert die Anzahl analoger Kabel um bis zu 70 %, senkt die Installationskosten und minimiert die Störanfälligkeit durch die Möglichkeit der Fernmontage von Nahfeldsensoren..
3. Redundante Kommunikation und Hot-Swap
Die beiden RJ45-Ethernet-Anschlüsse bieten redundante Kommunikationswege zum Mark VIe-Controller. Fällt ein Netzwerkpfad aus, arbeitet das Modul über die verbleibende Verbindung weiter. Dank der Hot-Swap-Funktion kann das Modul in redundanten Konfigurationen unter Strom ausgetauscht werden, wodurch die Turbinenstillstandszeit bei Wartungsarbeiten auf unter 10 Minuten reduziert wird..
4. TMR-Systemkompatibilität
Die PAICH1B-Unterstützungen Dreifach modular redundant (TMR) Konfigurationen. In TMR-Systemen arbeiten drei unabhängige E/A-Pakete parallel, und ein eingebautes „Selbstmordstaffel“ Die Funktion isoliert einen fehlerhaften Ausgang von der Anschlussleiste, wodurch Störungen anderer, normal funktionierender Module verhindert und die Gesamtstabilität des Systems aufrechterhalten wird..
5. Zertifizierung für explosionsgefährdete Bereiche
Mit ATEX Zone 2 Und UL E207685 Dank entsprechender Zertifizierungen kann der PAICH1B ohne Spülung oder spezielle Gehäuse direkt in explosionsgefährdeten Bereichen (Gas/Staub) montiert werden. Diese Flexibilität reduziert die Infrastrukturkosten und vereinfacht die Installation in Öl- und Gas-, petrochemischen und Energieerzeugungsanlagen..
Anwendungen
Der IS220PAICH1B wird in kritischen Turbinen- und Prozesssteuerungsanwendungen eingesetzt:
Kompatible Anschlussleisten
Der IS220PAICH1B ist für die Verwendung mit den folgenden Klemmenleisten zugelassen.:
Wichtiger KompatibilitätshinweisDer IS220PAICH1B ist nicht rückwärtskompatibel mit PAICH1A-Klemmenblöcken. Überprüfen Sie die passende Klemmenleiste, bevor Sie die Module austauschen..
Empfohlene Modelle und verwandte Produkte
Was ist im Lieferumfang enthalten?
Hinweis: Klemmenleiste, Feldkabel und ToolboxST-Konfigurationssoftware werden separat verkauft.
Warum bei uns kaufen?
Auf Lager – Sofort versandfertig
Vollständig getestet – Jedes Modul wurde auf seine Funktionalität geprüft.
Garantie inklusive – 12 Monate Garantie für sorgenfreies Einkaufen
Technische Unterstützung – Unterstützung bei der Kompatibilitätsprüfung verfügbar
Häufig gestellte Fragen (FAQ)

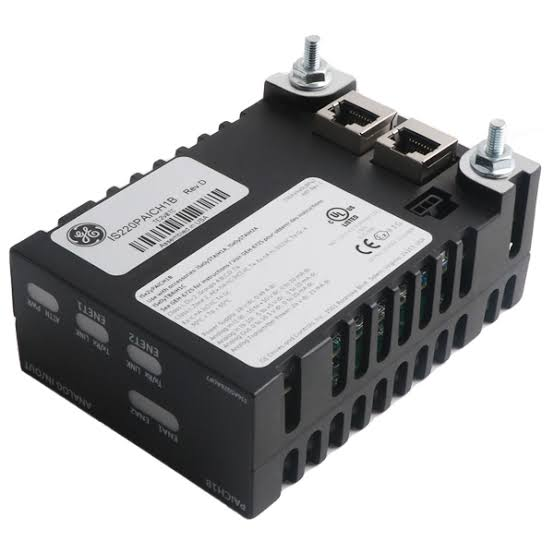

Frage 1: Was ist das GE IS220PAICH1B?
Es ist ein Analog Input/Output (PAIC) Paket für das GE Mark VIe Turbinensteuerungssystem. Es erfasst analoge Feldsignale und steuert analoge Ausgabegeräte an und kommuniziert über ein doppelt redundantes Ethernet-I/O-Netzwerk mit dem Mark VIe-Controller..
Frage 2: Worin besteht der Unterschied zwischen IS220PAICH1A und IS220PAICH1B?
Der PAICH1B ist die aktualisierte Technologieersatz für den PAICH1A. Er bietet identische Form, Passform und Funktion mit verbesserten Komponenten für höhere Zuverlässigkeit und Störfestigkeit. GE führte die Revision B als Standardersatz mit Wirkung zum 1. Februar 2015 ein..
Frage 3: Wie viele analoge Ein- und Ausgänge hat dieses Modul?
Es bietet 10 analoge Eingangskanäle Und 2 analoge Ausgangskanäle.
Frage 4: Welche Eingangssignaltypen werden unterstützt?
Die Kanäle 1–8 sind konfigurierbar für ±10 V DC, ±5 V DC oder 0–20 mADie Kanäle 9–10 unterstützen ±1 mA oder 0–20 mA.
Frage 5: Welchen Ausgangssignalbereich hat das Ausgangssignal?
Die 2 analogen Ausgangskanäle bieten 0–20 mA Ausgangsstrom.
Frage 6: Unterstützt dieses Modul Hot-Swapping?
Ja. Die Mark VIe-Architektur unterstützt Hot-Swap-fähige I/O-Packs Unter bestimmten Bedingungen kann der Modulaustausch in redundanten Konfigurationen ohne Systemabschaltung durchgeführt werden, typischerweise in weniger als 10 Minuten..
Frage 7: Welche Anschlussleisten sind mit dem IS220PAICH1B kompatibel?
Zugelassene Anschlusskästen umfassen IS200STAIH1A, IS200STAIH2A, IS200TBAIH1C, IS400STAIH1A, IS400STAIH2A und IS400TBAIH1C.
Frage 8: Ist dieses Modul für explosionsgefährdete Bereiche zertifiziert?
Ja. Es trägt ATEX Zone 2, Gruppe IIC Zertifizierung und UL E207685 Zulassung für Installationen in nicht explosionsgefährdeten und explosionsgefährdeten Bereichen bei Verwendung mit zugelassenen Anschlussleisten.
Frage 9: Welche Anforderungen werden an die Stromversorgung gestellt?
Das Modul funktioniert mit 22,5–28,6 V Gleichstrom (Nennspannung 24/28 V DC) mit einer maximalen Stromaufnahme von 0,49 A.
Frage 10: Was sollte ich vor der Bestellung überprüfen?
Überprüfen Sie immer die genaue Teilenummer (PAICH1B vs. PAICH1A vs. PAICH2B), bestätigen Sie Ihre Kompatibilität der Klemmenplatine (STAI- oder TBAI-Serie) und überprüfen Sie Ihre Systemkonfiguration (Simplex, Dual oder TMR).
