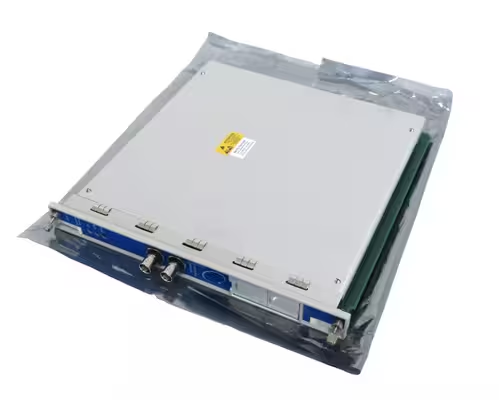

Der Bently Nevada 133388-02 ist die Hauptkarte des Drehzahlmessermoduls für die Drehzahlmessermodul 3500/50 im Maschinenschutzsystem 3500.es ist ein 2-Kanal-Modul das Eingaben von Näherungssensoren oder magnetischen Aufnehmern entgegennimmt, um zu bestimmen Drehzahl der Welle, Beschleunigung des Rotors und RotorrichtungDieDer 133388-02 ist die Standard-Hauptkarte für die Konfiguration 3500/50-01-00.
Artikelnummer :
133388-02Bestellung (Mindestbestellmenge) :
1 PieceZahlung :
EXW/CIFProduktursprung :
USAVerschiffungshafen :
WuhanLieferzeit :
3-5daysGewicht :
3kg| Spezifikation | Beschreibung |
|---|---|
| Hersteller | Bently Nevada (Baker Hughes) |
| Modell | 3500/50 |
| Teilenummer | 133388-02 |
| Produkttyp | Drehzahlmessermodul (Hauptkarte) |
| Anzahl der Kanäle | 2 |
| Eingangsquelle | Näherungssensoren oder magnetische Tonabnehmer |
| Eingangssignalbereich | +10,0 V bis -24,0 V |
| Eingangsimpedanz | 20 kΩ (Standard); 40 kΩ (TMR); 7,15 kΩ (interne Barriere) |
| Geschwindigkeitsbereich | 0 bis 99.999 U/min |
| Frequenzbereich | 0,0167 Hz bis 20 kHz |
| Drehzahlgenauigkeit | <100 U/min: ±0,1 U/min; 100–10.000 U/min: ±1 U/min; >10.000 U/min: ±0,01 % |
| Recorder-Ausgabe | +4 bis +20 mA pro Kanal |
| Wandler-Stromversorgung | -24 VDC, max. 40 mA pro Kanal |
| Stromverbrauch | 5,8 W typisch |
| LEDs an der Vorderseite | OK, TX/RX, Bypass |
| Betriebstemperatur | -30 °C bis +65 °C (-22 °F bis +150 °F) |
| Lagertemperatur | -40 °C bis +85 °C |
| Abmessungen (H x B x T) | 241,3 mm x 24,4 mm x 241,8 mm |
| Gewicht | 0,82 kg (1,8 lb) |
| Rack-Platz | 1 Frontschlitz in voller Höhe |
| Einhaltung | API 670 |
| Ursprungsland | USA |
| Modell | Beschreibung | Typische Anwendung |
|---|---|---|
| 133388-02 (dieses Modell) | 3500/50 Drehzahlmessermodul (Hauptkarte) | Standard-Geschwindigkeitsüberwachung mit 3500/50 |
| 133442-01 | E/A-Modul mit internen Anschlüssen | Passender hinterer I/O-Anschluss für 133388-02 |
| 133434-01 | E/A-Modul mit externen Anschlüssen | Alternative rückseitige Anschlüsse für externe Verkabelung |
| 133388-01 | 3500/53 Überdrehzahlerkennungsmodul (Hauptkarte) | Spezieller Überdrehzahlschutz (nicht austauschbar mit 133388-02) |
| 3500/50-01-00 | Komplette Drehzahlmessermodul-Baugruppe | Standardkonfiguration mit internen Anschlüssen |
| 3500/50-04-00 | Drehzahlmessermodul mit internen Barrieren | Anwendungen in explosionsgefährdeten Bereichen |
Frage 1: Was ist die Hauptfunktion des Modells 133388-02?
Es ist das Hauptkarte für das Drehzahlmessermodul 3500/50. Es verarbeitet Signale von Näherungssensoren oder magnetischen Aufnehmern, um die Wellendrehzahl, die Rotorbeschleunigung und die Rotorrichtung zu bestimmen und vergleicht diese Messwerte mit benutzerprogrammierbaren Alarmschwellenwerten. .
Frage 2: Kann die 133388-02 zum Schutz vor Überdrehzahl verwendet werden?
NEIN. Bently Nevada gibt ausdrücklich an, dass das Drehzahlmessermodul 3500/50 nicht für den eigenständigen Einsatz als Drehzahlregelungs- oder Überdrehzahlschutzsystem oder als Bestandteil eines solchen Systems ausgelegt.Zum Schutz vor Überdrehzahl ist der spezielle 3500/53 Überdrehzahlerkennungsmodul (unter Verwendung der Teilenummer 133388-01) ist erforderlich .
Frage 3: Worin besteht der Unterschied zwischen 133388-02 und 133388-01?
Der 133388-02 ist die Hauptkarte für die Drehzahlmessermodul 3500/50 (Geschwindigkeitsüberwachung). Die 133388-01 ist die Hauptkarte für die 3500/53 Überdrehzahlerkennungsmodul (sicherheitskritischer Überdrehzahlschutz). Sie sind nicht austauschbar .
Frage 4: Welche zugehörigen E/A-Module werden benötigt?
Für die 133388-02 wird ein passendes hinteres E/A-Modul benötigt:
133442-01Interne Kündigungen
133434-01Externe Kündigungen
136703-01Interne Barrieren + Interne Abschlüsse (Gefahrenbereich)
Frage 5: Welche Konfigurationsmöglichkeiten gibt es für den 3500/50?
Das Modul kann über die 3500 Rack-Konfigurationssoftware wie folgt konfiguriert werden:
Geschwindigkeitsüberwachung mit Sollwertalarmierung und Geschwindigkeitsbereichsalarmierung
Geschwindigkeitsüberwachung mit Sollwertalarm und Nullgeschwindigkeitsbenachrichtigung
Drehzahlüberwachung mit Sollwertalarmierung und Rotorbeschleunigungsalarmierung
Drehzahlüberwachung mit Sollwertalarm und Rückwärtsdrehungsbenachrichtigung
