Neues Bentley Nevada 3500/45 176449-04 Position I/O Modul

Neues Bentley Nevada 3500/45 176449-04 Position I/O Modul

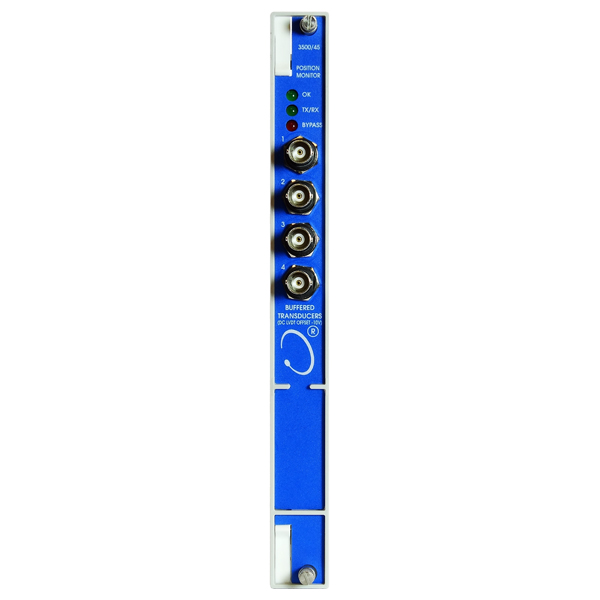

Der Bentley Nevada 3500/45 ist ein 4-Kanal-Positionsmonitor für das Maschinenschutzsystem 3500.Die Hauptkarten-Teilenummer 176449-04 Funktioniert mit einer Vielzahl von rückseitigen I/O-Modulen, um einen kompletten Positionsüberwachungskanal zu bilden.

  • Artikelnummer :

    176449-04

  • Bestellung (Mindestbestellmenge) :

    1 Piece

  • Zahlung :

    EXW/CIF

  • Produktursprung :

    USA

  • Verschiffungshafen :

    Wuhan

  • Lieferzeit :

    3-5days

  • Gewicht :

    3kg

  • Produktdetails



    SpezifikationBeschreibung
    HerstellerBently Nevada (Baker Hughes)
    Modell3500/45
    Hauptkarten-Teilenummer176449-04
    Produkttyp4-Kanal-Positionsmonitor
    Anzahl der Kanäle4 (paarweise programmierbar)
    Unterstützte SensorenNäherungssensoren, RPTs, DC-LVDTs, AC-LVDTs, Drehpotentiometer
    MessfunktionenAxiale (Schub-)Position, differentielle Expansion, Gehäuseexpansion, Ventilposition
    Eingangsimpedanz10 kΩ (Näherungssensor/RPT); 1 MΩ (DC-LVDT); 137 kΩ (AC-LVDT); 200 kΩ (Drehpotentiometer)
    Recorder-Ausgabe+4 bis +20 mA pro Kanal
    Auflösung0,3662 µA pro Bit
    Genauigkeit±0,33 % des typischen Maximalwerts; ±1 % des Maximalwerts
    Aktualisierungsrate100 ms oder weniger
    StromverbrauchTypischerweise 7,7 W (Positions-I/O); 8,5 W (AC-LVDT-I/O); 5,6 W (Drehpotentiometer-I/O)
    LEDs an der VorderseiteOK, TX/RX, Bypass
    Betriebstemperatur-30 °C bis +65 °C (-22 °F bis +150 °F)
    Lagertemperatur-40 °C bis +85 °C
    Luftfeuchtigkeit95 %, nicht kondensierend
    Abmessungen (H x B x T)241,3 mm x 24,4 mm x 241,8 mm
    Gewicht0,91 kg (2,0 lb)
    Rack-Platz1 Frontschlitz in voller Höhe
    UrsprungslandUSA
    LebenszyklusstatusAktiv / Verfügbar als Neuware

    Empfehlungen für verwandte Produktmodelle



    ModellBeschreibungTypische Anwendung
    3500/45-01-00Positionsmonitor mit internen Anschlüssen (135137-01)Standard-Positionsüberwachung mit interner Rackverkabelung
    3500/45-02-00Positionsmonitor mit externen Anschlüssen (135145-01)Anwendungen, die einen externen Verdrahtungszugang erfordern
    3500/45-05-00Positionsmonitor mit AC LVDT I/O (139554-01)AC LVDT Gehäuseerweiterungsanwendungen
    135137-01Position I/O-Modul mit internen AnschlüssenErsatz-/Austausch-E/A-Modul für Proximitor/RPT/DC LVDT
    135145-01Position I/O-Modul mit externen AnschlüssenErsatz-/Austausch-E/A-Modul für Proximitor/RPT/DC LVDT
    139554-01AC LVDT Position I/O ModulErsatz-/Austausch-E/A-Modul für AC LVDT

    Häufig gestellte Fragen (FAQ)

    Frage 1: Was ist die Hauptfunktion des Modells 3500/45?

    es ist ein 4-Kanal-Positionsmonitor Das System empfängt Eingangssignale von Näherungssensoren, Drehreglern, DC/AC-LVDTs und Drehpotentiometern. Es bereitet die Signale auf, um axiale (Schub-)Position, Differenzausdehnung, Gehäuseausdehnung und Ventilposition zu messen und vergleicht diese mit benutzerprogrammierbaren Alarmschwellenwerten zum Schutz der Maschine.

    Frage 2: Worin besteht der Unterschied zwischen 176449-04 und 176449-02?

    Der 176449-04 ist die Hauptkarte für die 3500/45 Positionsmonitor, entwickelt für Positions- und Wegmessungen (Schubkraft, Ausdehnung, Ventilstellung). 176449-02 ist die Hauptkarte für die 3500/42M Näherungssensor/Seismischer Monitor, das Vibrations- und seismische Messungen durchführt. Sie sind nicht austauschbar.

    Frage 3: Wie sind die Kanäle konfiguriert?

    Die Monitorkanäle sind konfiguriert paarweiseDie Kanäle 1 und 2 können eine Funktion ausführen, während die Kanäle 3 und 4 eine andere (oder dieselbe) Funktion ausführen können. Die Fallerweiterung kann nur auf den Kanälen 3 und 4 durchgeführt werden.Jeder Kanal kann unabhängig über die 3500 Rack-Konfigurationssoftware programmiert werden.

    Frage 4: Worin besteht der Unterschied zwischen dem 3500/45 und dem 3500/40M?

    Der 3500/45 ist ein Positionsmonitor Das System akzeptiert eine Vielzahl von Positionsaufnehmern (Proximitor, RPT, LVDT, Potentiometer) für Schubkraftposition, Differenzdruckausdehnung, Gehäuseausdehnung und Ventilposition. 3500/40M ist ein Näherungsmonitor Ausschließlich für Näherungssensor-Eingänge konzipiert, primär verwendet für radiale Schwingungs- und Schubpositionsmessung.

    Frage 5: Welche Firmware- und Softwareversionen werden benötigt?

    Die Integration des 3500/45 in ein bestehendes 3500-System erfordert Folgendes:

    • 3500 Rack-Konfigurationssoftware 2.41 oder höher

    • 3500 Datenerfassung 2.20 oder höher

    • 3500 Bedienerdisplay 1.20 oder höher

    • Firmware-Version G

    • Für RPT-Ventilposition, 3500 Konfigurationssoftware 3,00 oder höher ist erforderlich.
