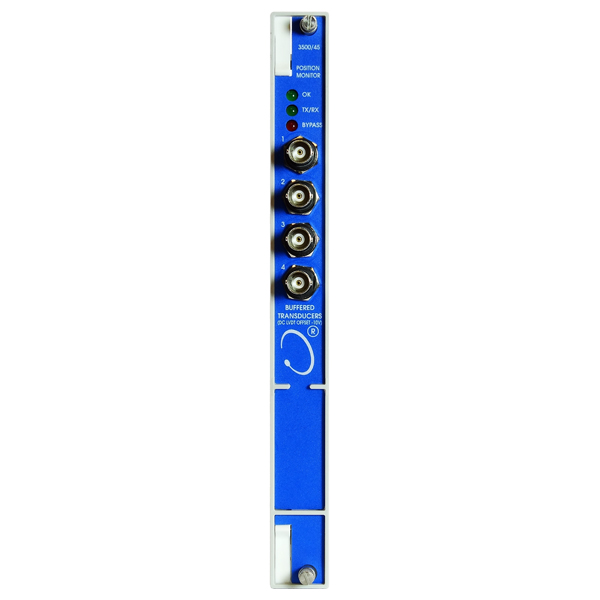

Der Bently Nevada 3500/45-01-00 ist ein 4-Kanal-Positionsmonitor für das Maschinenschutzsystem 3500.Die -01-00-Konfiguration verwendet die 135137-01 Position I/O Modul mit interne KündigungenJeder Kanal ist über die 3500 Rack-Konfigurationssoftware unabhängig programmierbar, um die gewünschte Überwachungsfunktion auszuführen.
Artikelnummer :
3500/45-01-00Bestellung (Mindestbestellmenge) :
1 PieceZahlung :
EXW/CIFProduktursprung :
USAVerschiffungshafen :
WuhanLieferzeit :
3-5daysGewicht :
3kg| Spezifikation | Beschreibung |
|---|---|
| Hersteller | Bently Nevada (Baker Hughes) |
| Modell | 3500/45-01-00 |
| Produkttyp | 4-Kanal-Positionsmonitor |
| E/A-Modul-Option | -01 = Position I/O-Modul mit internen Anschlüssen (135137-01) |
| Genehmigung durch die Behörde | -00 = Keine |
| Anzahl der Kanäle | 4 (unabhängig programmierbar) |
| Unterstützte Sensoren | Näherungssensoren, Drehpotentiometer, Gleichstrom-LVDTs, Wechselstrom-LVDTs, Drehpotentiometer |
| Messfunktionen | Axiale (Schub-)Position, Differenzialausdehnung, Standard-/Nicht-Standard-Differenzialausdehnung mit einfacher Rampe, Differenzialausdehnung mit doppelter Rampe, Komplementäre Differenzialausdehnung, Gehäuseausdehnung, Ventilposition |
| Eingangsimpedanz | 10 kΩ (Näherungssensor/RPT); 1 MΩ (DC-LVDT); 137 kΩ (AC-LVDT); 200 kΩ (Potentiometer) |
| Recorder-Ausgabe | +4 bis +20 mA pro Kanal |
| Auflösung | 0,3662 µA pro Bit |
| Genauigkeit | ±0,33 % des typischen Maximalwerts; ±1 % des Maximalwerts |
| Aktualisierungsrate | 100 ms oder weniger |
| Wandler-Stromversorgung | -24 VDC (Näherungssensor); +15 VDC (DC-LVDT); 2,3 Vrms 3400 Hz Sinus (AC-LVDT) |
| Stromverbrauch | Typischerweise 7,7 W (Positions-I/O); 8,5 W (AC-LVDT-I/O); 5,6 W (Drehpotentiometer-I/O) |
| LEDs an der Vorderseite | OK, TX/RX, Bypass |
| Betriebstemperatur | -30 °C bis +65 °C (-22 °F bis +150 °F) |
| Lagertemperatur | -40 °C bis +85 °C (-40 °F bis +185 °F) |
| Luftfeuchtigkeit | 95 %, nicht kondensierend |
| Hauptkartenabmessungen | 241,3 mm x 24,4 mm x 241,8 mm |
| Hauptkartengewicht | 0,91 kg (2,0 lb) |
| Abmessungen des E/A-Moduls | 241,3 mm x 24,4 mm x 99,1 mm |
| Gewicht des E/A-Moduls | 0,44 kg (0,97 lb) |
| Rack-Platz | 1 frontseitiger Steckplatz in voller Höhe (Monitor) + 1 rückseitiger Steckplatz in voller Höhe (E/A-Modul) |
| Ursprungsland | USA |
| Lebenszyklusstatus | Aktiv / Verfügbar als Neuware |
| Modell | Beschreibung | Typische Anwendung |
|---|---|---|
| 3500/45-01-00 (dieses Modell) | Positionsmonitor mit internen Anschlüssen (135137-01) | Standard-Positionsüberwachung mit interner Rackverkabelung |
| 3500/45-02-00 | Positionsmonitor mit externen Anschlüssen | Anwendungen, die einen externen Verdrahtungszugang erfordern |
| 3500/45-05-00 | Positionsmonitor mit AC LVDT I/O (139554-01) | AC LVDT Gehäuseerweiterungsanwendungen |
| 135137-01 | Position I/O-Modul mit internen Anschlüssen | Ersatz-/Austausch-E/A-Modul |
| 176449-04 | 3500/45 Positionsmonitor (Hauptkarte) | Ersatz-/Austausch-Hauptkarte |
| 3500/40M | Näherungsmonitor | Überwachung von radialen Schwingungen und Schubkräften ausschließlich aus der Nähe |
Frage 1: Was ist die Hauptfunktion des Modells 3500/45-01-00?
es ist ein 4-Kanal-Positionsmonitor Das System empfängt Eingangssignale von Näherungssensoren, Drehreglern, DC/AC-LVDTs und Drehpotentiometern. Es bereitet die Signale auf, um Messungen der axialen (Schub-)Position, der Differenzausdehnung, der Gehäuseausdehnung und der Ventilposition zu liefern und diese mit benutzerprogrammierbaren Alarmschwellenwerten zum Schutz der Maschine zu vergleichen. .
Frage 2: Worin besteht der Unterschied zwischen 3500/45-01-00 und 3500/45-02-00?
Der Hauptunterschied besteht darin, dass Abbruchmethode. Der -01-00 verwendet die 135137-01 Position I/O-Modul mit internen Anschlüssen — Die Feldverdrahtung wird direkt an die eingebauten Klemmenblöcke angeschlossen. -02-00 Verwendet externe Anschlüsse für Anwendungen, die einen Kabelzugang außerhalb des Racks erfordern. .
Frage 3: Wie sind die Kanäle konfiguriert?
Die Monitorkanäle sind konfiguriert paarweiseDie Kanäle 1 und 2 können eine Funktion ausführen, während die Kanäle 3 und 4 eine andere (oder dieselbe) Funktion ausführen können. Die Fallausweitungsüberwachung kann nur auf den Kanälen 3 und 4 durchgeführt werden. Jeder Kanal kann über die 3500 Rack-Konfigurationssoftware unabhängig programmiert werden, um spezifische Messfunktionen durchzuführen. .
Frage 4: Welche Sensoren sind mit diesem Modul kompatibel?
Die 3500/45-01-00 unterstützt:
Näherungssensoren (Bently Nevada 3300 XL Serie)
Drehpositionsaufnehmer (RPTs)
Gleichstrom-Linear-Variable-Differentialtransformatoren (DC LVDTs)
Wechselstrom-Linear-Variable-Differentialtransformatoren (AC LVDTs)
Drehpotentiometer
Frage 5: Welche Firmware- und Softwareversionen werden benötigt?
Für die Integration des 3500/45-Positionsmonitors in ein bestehendes 3500-System ist Folgendes erforderlich:
3500 Rack-Konfigurationssoftware 2.41 oder höher
3500 Datenerfassung 2.20 oder höher
3500 Bedienerdisplay 1.20 oder höher
Firmware-Version G
Für RPT-Ventilposition, 3500 Konfigurationssoftware 3,00 oder höher ist erforderlich
