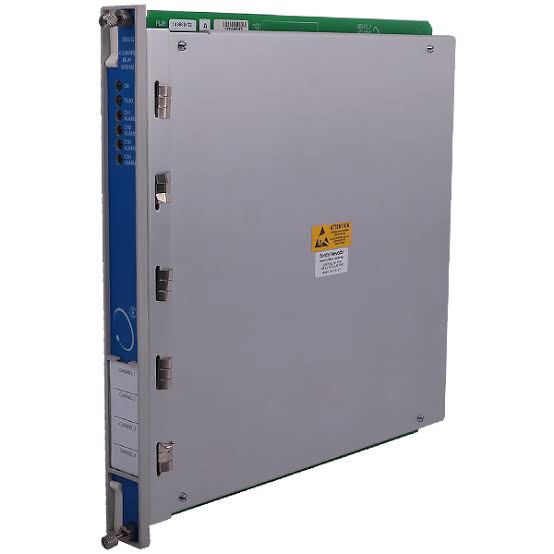

Der Bently Nevada 3500/32-01-00 ist ein 4-Kanal-Relaismodul für das Maschinenschutzsystem der Serie 3500. Es handelt sich um ein Modul in voller Höhe, das Folgendes bietet: vier RelaisausgängeJede dieser Komponenten ist unabhängig programmierbar, um die Abstimmungslogik auszuführen. Das Modul verwendet Alarm-Ansteuerlogik mit UND/ODER-Programmierung, die es Relais ermöglicht, auf Alarm-, Gefahren-, Nicht-OK- oder individuelle PPL-Status von jedem Monitorkanal im Rack zu reagieren.
Artikelnummer :
3500/32-01-00Bestellung (Mindestbestellmenge) :
1 PieceZahlung :
EXW/CIFProduktursprung :
USAVerschiffungshafen :
WuhanLieferzeit :
3-5daysGewicht :
3kg| Spezifikation | Beschreibung |
|---|---|
| Hersteller | Bently Nevada (Baker Hughes) |
| Modell | 3500/32-01-00 |
| Produktfamilie | 3500 Maschinenschutzsystem |
| Produkttyp | 4-Kanal-Relaismodul (volle Bauhöhe) |
| Anzahl der Relais | 4 unabhängige Kanäle |
| Relais-Typ | Zwei SPDT-Relais, die pro Kanal als DPDT geschaltet sind. |
| Kontakt zum Leben | 100.000 Zyklen bei 5 A, 24 V DC oder 120 V AC |
| Maximaler Schaltstrom | 5 A |
| Maximale Schaltspannung | 30 V DC / 250 V AC |
| Schaltleistungskapazität | 120 W DC / 600 VA AC |
| Lichtbogenunterdrücker | 250 Vrms, Standardinstallation |
| Abdichtung | Epoxidversiegelte Relaisbaugruppe |
| Betriebsart | Per Schalter wählbar: Normalerweise unter Spannung oder normalerweise stromlos |
| Stromverbrauch | 6 W typisch |
| LED-Anzeigen | OK, TX/RX, CH-ALARM |
| Rack-Platz | 1 frontseitiger Steckplatz in voller Höhe + 1 rückseitiger I/O-Steckplatz in voller Höhe |
| Betriebstemperatur | -30 °C bis +65 °C |
| Lagertemperatur | -40 °C bis +85 °C |
| Luftfeuchtigkeit | 95 %, nicht kondensierend |
| Hauptmodulabmessungen | 241 mm x 24,4 mm x 242 mm |
| Gewicht des Hauptmoduls | 0,7 kg |
| Abmessungen des E/A-Moduls | 241 mm x 24,4 mm x 99,1 mm |
| Gewicht des E/A-Moduls | 0,4 kg |
| Lebenszyklusstatus | Aktiv / Reif |
| Modell | Beschreibung | Typische Anwendung |
|---|---|---|
| 3500/32-01-00 (dieses Modell) | 4-Kanal-Relaismodul, keine behördliche Zulassung | Standardmäßige Alarm-/Abschaltlogik |
| 3500/32-01-01 | 4-Kanal-Relaismodul, CSA/NRTL/C-zugelassen | Nordamerikanische Installationen, die eine Zertifizierung erfordern |
| 3500/32-01-02 | 4-Kanal-Relaismodul, ATEX/IECEx/CSA-zugelassen | Anlagen in explosionsgefährdeten Bereichen (Zone 2) |
| 3500/32M-01-00 | Verbessertes 4-Kanal-Relaismodul (SIL 2) | Anwendungen für funktionale Sicherheit |
| 3500/33 | 16-Kanal-Relaismodul | Anforderungen an Relaisausgänge mit hoher Dichte |
| 125712-01 | Ersatz-4-Kanal-Relaismodul (Hauptkarte) | Ersatz-Hauptkarte für 3500/32 |
| 125720-01 | Ersatz-4-Kanal-Relais-E/A-Modul | Ersatz-E/A-Modul für 3500/32 |
| 125720-02 | Ersatz-4-Kanal-Relais-E/A-Modul (exponentieller Bereich/funktionale Sicherheit) | Ersatz-E/A für 3500/32M-Anwendungen |
Frage 1: Was ist die Hauptfunktion des Modells 3500/32-01-00?
es ist ein 4-Kanal-Relaismodul Das System bietet vier unabhängige Relaisausgänge für die Alarm- und Abschaltlogik des Maschinenschutzsystems 3500. Jeder Ausgang kann unabhängig programmiert werden, um mithilfe der Alarm-Ansteuerlogik und UND/ODER-Kombinationen der Eingänge „Alarm“, „Gefahr“, „Nicht OK“ oder PPL von jedem Monitorkanal im Rack eine Abstimmungslogik durchzuführen. .
Frage 2: Wo kann das Gerät 3500/32-01-00 im Rack installiert werden?
Das Modul kann platziert werden in ein beliebiger Steckplatz rechts neben dem Rack-Schnittstellenmodul (RIM) oder Transient Data Interface (TDI). Es belegt einen Steckplatz in voller Höhe an der Vorderseite und benötigt einen Steckplatz in voller Höhe an der Rückseite für das E/A-Modul. .
Frage 3: Worin besteht der Unterschied zwischen dem 3500/32 und dem 3500/32M?
Der 3500/32M ist die erweiterte Version, die Folgendes unterstützt Funktionale Sicherheit nach SIL 2 Und ATEX/IECEx-Zertifizierungen für explosionsgefährdete BereicheEs verwendet die 149986-02 Die Hauptkarte, während die Standardversion 3500/32 die 125712-01 Hauptkarte. Die beiden sind nicht austauschbar — Der Einbau einer 3500/32M-Karte in ein älteres 3500/32-Rack führt zu Funktionsproblemen, während die Verwendung einer 3500/32-Karte in einem 3500/32M-Rack die Sicherheitszertifizierungen beeinträchtigt.
Frage 4: Was sind die häufigsten Ursachen dafür, dass die Kanalalarm-LEDs dauerhaft leuchten?
Häufige Ursachen sind:
Relaisspulenausfall oder festsitzender Kontakt: Durchlaufen Sie die programmierte Logik des Kanals in der Konfigurationssoftware und prüfen Sie die Durchgängigkeit der Relaiskontakte.
Fehlkonfiguration der Programmier-/Abstimmungslogik: Überprüfen Sie die Einstellungen der Alarmantriebslogik in der 3500 Rack-Konfigurationssoftware erneut.
Kommunikationsfehler der BackplaneFalls die TX/RX-LED nicht blinkt, setzen Sie das Modul neu ein und prüfen Sie benachbarte Module auf das gleiche Symptom.
Frage 5: Welche Ersatzteile sind für die 3500/32-01-00 erhältlich?
Zu den wichtigsten Ersatzteilen gehören:
125712-01: Ersatz-4-Kanal-Relaismodul (Hauptkarte)
125720-01: Ersatz-4-Kanal-Relais-E/A-Modul (für Standardanwendungen)
125720-02: Ersatz-4-Kanal-Relais-E/A-Modul (für explosionsgefährdete Bereiche/funktionale Sicherheit)
129771-01Benutzerhandbuch für die Relaismodule 3500/32 und 3500/32M
Der Bently Nevada 3500/53M-01-00 ist ein Einkanaliges elektronisches Überdrehzahlerkennungsmodul für das Maschinenschutzsystem 3500, konfiguriert mit dem 286566-01 Überdrehzahlerkennungs-Hauptkarte und die 133396-01 Überdrehzahlerkennungs-E/A-Modul.
Der Bently Nevada 3500/53M-01-00 ist ein Einkanaliges elektronisches Überdrehzahlerkennungsmodul für das Maschinenschutzsystem 3500.Der 3500/53M ist die geteilte Basis M-Serie Version, unter Verwendung der 286566-01 Hauptkarte mit der 133396-01 Rückseitiges I/O-Modul. Es ist nicht direkt kompatibel mit dem Legacy 3500/53 (133388-01).
Der Bently Nevada 3500/53M-01-00 ist ein Einkanaliges elektronisches Überdrehzahlerkennungsmodul für das Maschinenschutzsystem 3500.Der 3500/53M ist die geteilte Basis M-Serie Version, unter Verwendung der 286566-01 Hauptkarte mit der 133396-01 Rückseitiges I/O-Modul. Es ist nicht direkt kompatibel mit dem Legacy 3500/53 (133388-01).
Der Bently Nevada 3500/53-03-00 ist ein Einkanaliges elektronisches Überdrehzahlerkennungsmodul für das Maschinenschutzsystem 3500, konfiguriert mit dem 133388-01 Überdrehzahlerkennungs-Hauptkarte und die 133396-01 Überdrehzahlerkennungs-E/A-Modul.
Er Bentley, Nevada 288062-02 ist die Hauptkarte des Drehzahlmessermoduls für die 3500/50M Drehzahlmessermodul im Maschinenschutzsystem 3500.es ist ein Zweikanalmodul das Eingaben von Näherungssensoren oder magnetischen Aufnehmern entgegennimmt, um zu bestimmen Drehzahl der Welle, Beschleunigung des Rotors und Rotorrichtung.
Der Bently Nevada 3500/50M-01-00 ist ein 2-Kanal-Drehzahlmessermodul für das Maschinenschutzsystem 3500, konfiguriert mit dem 288062-02 Drehzahlmesser-Hauptkarte und die 133442-01 E/A-Modul mit interne KündigungenDieDer "M" Die Bezeichnung gibt an M-Serie Funktionalität, die eine verbesserte Integration mit der System 1 Diagnosesoftware ermöglicht.
Der Bently, Nevada 133442-01 ist ein Zweikanal-Drehzahlmesser-E/A-Modul mit internen Anschlüssen, entworfen für die Drehzahlmessermodul 3500/50 im Maschinenschutzsystem 3500.Das Modul bereitet Rohimpulssignale auf, um zu bestimmen Drehzahl der Welle, Beschleunigung des Rotors und Rotorrichtungund kann aufbereitete Keyphasor-Signale an die Rack-Rückwandplatine zur Verwendung durch andere Überwachungsmodule liefern.
