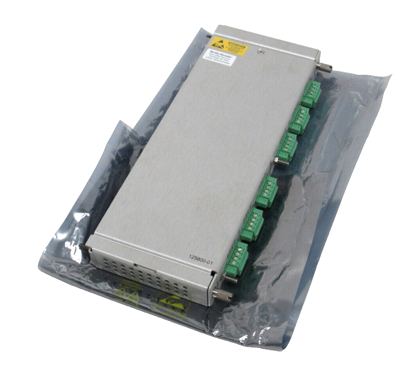

Der Bently Nevada 125800-01 ist ein Keyphasor-E/A-Modul mit interne Kündigungen für die 3500/25 Verbessertes Keyphasor-SystemSie dient als rückseitige E/A-Karte, die mit der 149369-01 Erweitertes Keyphasor-Modul (Hauptkarte), das die physikalische Verbindungsschnittstelle für Keyphasor-Wandlereingänge von Näherungssensoren oder magnetischen Aufnehmern bereitstellt.
Artikelnummer :
125800-01Bestellung (Mindestbestellmenge) :
1 PieceZahlung :
EXW/CIFProduktursprung :
USAVerschiffungshafen :
WuhanLieferzeit :
3-5daysGewicht :
3kg| Spezifikation | Beschreibung |
|---|---|
| Hersteller | Bently Nevada (Baker Hughes) |
| Modell | 125800-01 |
| Produktfamilie | 3500/25 Verbessertes Keyphasor-System |
| Produkttyp | Keyphasor I/O-Modul (Interne Anschlüsse) |
| Abschlussart | Interne Kündigungen |
| Isolierung | Nicht isoliert |
| Kanalkapazität | Bis zu 2 Wandlersignale |
| Unterstützte Wandler | Näherungssensoren oder magnetische Tonabnehmer |
| Eingangssignalbereich | +0,8 V bis -21,0 V |
| Eingangsimpedanz | Mindestens 21,8 kΩ |
| Eingangsfrequenzbereich | 1 bis 1.200.000 cpm (0,017 bis 20 kHz) |
| Wandler-Stromversorgung | -24 VDC, max. 40 mA pro Kanal |
| Gepufferte Ausgänge | 2 Keyphasor-Ausgänge auf der Rückseite (Euro-Stecker) |
| Gepufferte Ausgangsimpedanz | maximal 504 Ω |
| Rack-Anforderung | 1 hinterer Schlitz in voller Höhe |
| Stromverbrauch | Typischerweise 3,2 W |
| Betriebstemperatur | -30 °C bis +65 °C |
| Lagertemperatur | -40 °C bis +85 °C |
| Luftfeuchtigkeit | 95 %, nicht kondensierend |
| Abmessungen (H x B x T) | 241,3 mm x 24,4 mm x 103,1 mm |
| Gewicht | 0,46 kg (1,01 lb) |
| PWA-Identifizierung | 184389-01 |
| Ursprungsland | USA |
| Lebenszyklusstatus | Aktiv / Verfügbar als Neuware |
| Modell | Beschreibung | Typische Anwendung |
|---|---|---|
| 125800-01 (dieses Modell) | Keyphasor I/O-Modul (Interne Anschlüsse) | Standard-Keyphasor-Eingangsanschluss, interne Verdrahtung |
| 125800-02 | Isoliertes Keyphasor-I/O-Modul (interne Anschlüsse) | Konzipiert für die Verwendung mit magnetischen Tonabnehmern; Isolation für Umgebungen mit starken Störungen |
| 126648-01 | Keyphasor I/O-Modul (Externe Anschlüsse) | Anwendungen, die einen externen Verdrahtungszugang erfordern |
| 126648-02 | Isoliertes Keyphasor-E/A-Modul (Externe Anschlüsse) | Isolierte Version mit externen Anschlüssen |
| 135473-01 | Keyphasor I/O-Modul (Interne Barrieren und interne Abschlüsse) | Anwendungen in explosionsgefährdeten Bereichen (Ex), die eigensichere Barrieren erfordern |
| 149369-01 | Erweitertes Keyphasor-Modul (Hauptkarte) | Frontkarte als Ergänzung zum E/A-Modul 125800-01 |
| 125792-01 | Legacy Keyphasor Module (PWA) | Ersetzt durch 149369-01 |
Frage 1: Was ist die Hauptfunktion des Modells 125800-01?
es ist ein hinteres I/O-Modul Für das 3500/25 Enhanced Keyphasor-System. Es dient dem physikalischen Anschluss von Keyphasor-Wandlereingängen (Näherungssensoren oder magnetische Aufnehmer) und liefert gepufferte Keyphasor-Signalausgänge an der Rückseite des Racks. Das Modul ermöglicht dem 3500-System die Messung von Drehzahl der Welle und Vektorparameter wie 1X-Schwingungsamplitude und -phase.
Frage 2: Worin besteht der Unterschied zwischen 125800-01 und 125800-02?
Der 125800-01 ist die nicht isoliert Version mit internen Abschlüssen. Die 125800-02 ist die isoliert Version mit internen Anschlüssen, speziell für die Verwendung mit magnetische Tonabnehmer wenn eine galvanische Trennung erforderlich ist, um Erdschleifen und Störungen zu vermeiden.
Frage 3: Worin besteht der Unterschied zwischen 125800-01 und 126648-01?
Beide sind nicht isolierte Keyphasor-I/O-Module. 125800-01 bietet interne Kündigungen (Die Feldverdrahtung wird im Inneren des Racks angeschlossen). 126648-01 bietet externe Anschlüsse (Die Feldverdrahtung wird außerhalb des Gestells über Klemmenleisten angeschlossen.) .
Frage 4: Benötigt das Modell 125800-01 eine zusätzliche Hauptkarte?
Ja. Das Modul 125800-01 ist das hintere E/A-Modul, das mit dem folgenden Modul gepaart werden muss: 149369-01 Erweitertes Keyphasor-Modul (Hauptkarte) zur Bildung eines vollständigen Keyphasor-Kanals. Die Hauptkarte verarbeitet die Signale, während das I/O-Modul die physikalische Verbindungsschnittstelle bereitstellt.
Frage 5: Wie viele Keyphasor-Module können in einem 3500er-Rack verwendet werden?
Im Normalbetrieb kann das 3500er-System bis zu folgende Komponenten verarbeiten: vier Keyphasor-SignaleFür ein gepaarte Konfiguration (wobei zwei aufeinanderfolgende Überwachungsstationen in oberen/unteren oder zwei Halbschlitzpositionen erforderlich sind), das System kann bis zu acht Keyphasor-Signale . In TMR (Triple Modular Redundant) Bei diesen Anwendungen werden zwei Keyphasor-Module verwendet, um sowohl Primär- als auch Sekundärsignale bereitzustellen.
