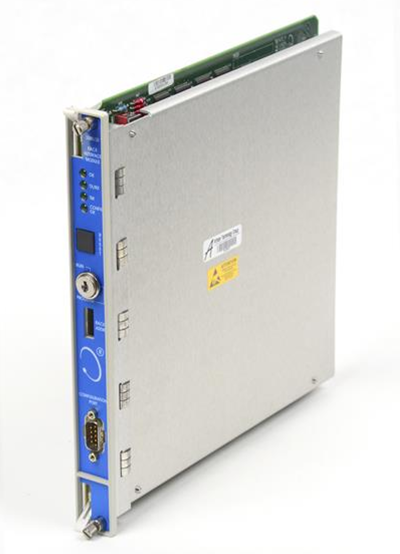

Der Bently Nevada 3500/20-01-01-00 ist ein Standard-Rack-Schnittstellenmodul (RIM) für das Maschinenschutzsystem der Serie 3500. Es dient als primäre Kommunikationsschnittstelle für die Rack-Konfiguration, den Datenabruf und die Integration mit externer Überwachungssoftware.Die vollständige Konfiguration besteht aus zwei Hauptkomponenten: der 125744-02 Standard Rack Interface Module (Hauptkarte) und die 135031-01 RIM I/O-Modul mit integrierter Modemschnittstelle.
Artikelnummer :
3500/20-01-01-00Bestellung (Mindestbestellmenge) :
1 PieceZahlung :
EXW/CIFProduktursprung :
USAVerschiffungshafen :
WuhanLieferzeit :
3-5daysGewicht :
3kg| Spezifikation | Beschreibung |
|---|---|
| Hersteller | Bently Nevada (Baker Hughes) |
| Modell | 3500/20-01-01-00 |
| Produkttyp | Standard Rack Interface Module (RIM) |
| Moduloptionscode | -01 = Standard-RIM (nicht TMR) |
| E/A-Modul-Option | -01 = Interner Modem-E/A |
| Genehmigung durch die Behörde | -00 = Keine |
| Hauptkarten-Teilenummer | 125744-02 (Standard Rack Interface Module) |
| Teilenummer des E/A-Moduls | 135031-01 (RIM I/O-Modul mit Modemschnittstelle) |
| Gestellposition | Steckplatz 1 (muss sich neben dem Netzteil befinden) |
| Kommunikation | RS232-Frontanschluss; internes Modem über I/O-Modul |
| Datenrate | Maximal 38,4 k Baud (automatische Baudratenanpassung möglich) |
| LEDs an der Vorderseite | OK, TX/RX, TM, CONFIG OK |
| Adressschalter | 63 auswählbare Rackadressen |
| Konfigurationsschlüsselschloss | Moduswahlschalter RUN / PROGRAMM |
| Stromverbrauch | 4,75 W typisch |
| Abmessungen (H x B x T) | 241,3 mm x 24,4 mm x 241,8 mm |
| Gewicht (Hauptkarte) | Ca. 1,0 kg |
| Gewicht (E/A-Modul) | Ca. 0,5 kg |
| Betriebstemperatur | -30 °C bis +65 °C |
| Lagertemperatur | -40 °C bis +85 °C |
| Modell | Beschreibung | Typische Anwendung |
|---|---|---|
| 3500/20-01-01-00 (dieses Modell) | Standard-RIM mit internem Modem-I/O | Standard 3500 Rack-Kommunikation |
| 3500/20-01-02-00 | Standard-RIM mit RS232/RS422-Ein-/Ausgängen | Standard-Rack mit serieller Kommunikation |
| 3500/20-02-01-00 | TMR RIM mit internem Modem-I/O | Dreifach modulare redundante Anwendungen |
| 3500/20-02-02-00 | TMR RIM mit RS232/RS422-Ein-/Ausgängen | Dreifach modulare redundante Anwendungen |
| 125744-02 | Standard RIM-Ersatzkarte (Hauptkarte) | Ersatzteil/Ersatz für Standardfelge |
| 125744-01 | TMR RIM Ersatzkarte (Hauptkarte) | Ersatzteil/Ersatzteil für TMR-Felge |
| 135031-01 | RIM I/O-Modul mit Modemschnittstelle | Freie I/O-Anschlüsse für die Modemkonfiguration |
| 125768-01 | RIM I/O-Modul mit RS232/RS422 | Freie E/A für serielle Konfiguration |
| 125760-01 | Datenmanager-E/A-Modul | Schließen Sie zwei Kommunikationsprozessoren an das Rack an. |
Frage 1: Was ist die Hauptfunktion des Modells 3500/20-01-01-00?
Es ist das primäre Kommunikationsschnittstelle Für das 3500er Rack. Es unterstützt das proprietäre Protokoll von Bently Nevada zur Konfiguration des Racks und zum Abrufen von Maschineninformationen. Es ermöglicht die Verbindung zu Host-Software wie System 1 für Konfigurations-, Datenerfassungs- und Diagnosezwecke.
Frage 2: Kann das Modell 3500/20-01-01-00 in jedem Steckplatz installiert werden?
NEIN. Es muss installiert werden in Steckplatz 1Das Modul befindet sich neben dem Netzteil. Jedes 3500er-Rack benötigt genau ein RIM oder TDI. Es stellt bestimmte allgemeine Funktionen für das gesamte Rack bereit, ist aber nicht Teil des kritischen Überwachungspfads.
Frage 3: Worin besteht der Unterschied zwischen 125744-02 und 135031-01?
Der 125744-02 ist die Standard Rack Interface Module (Hauptkarte) das Kommunikations- und Datenverwaltungsfunktionen ausführt. 135031-01 ist die RIM I/O-Modul mit integrierter Modemschnittstelle Das stellt die physische Modemverbindung für die Fernkommunikation her. Beide Komponenten sind erforderlich, um ein vollständiges RIM mit Modemfunktion zu bilden.
Frage 4: Beeinflusst das RIM den kritischen Überwachungspfad?
NEIN. Während das RIM bestimmte gemeinsame Funktionen für das gesamte Rack bereitstellt, ist es nicht Teil des kritischen ÜberwachungspfadsDie automatischen Maschinenschutzfunktionen des Überwachungssystems funktionieren auch dann normal weiter, wenn das RIM entfernt wird oder ausfällt.
Frage 5: Wozu dient die TMR-Version des RIM?
Der TMR Felge (Option -02 im Feld A) ist erforderlich für Dreifach modular redundant (TMR) Anwendungen. Zusätzlich zu den Standardfunktionen von RIM führt es folgende Aufgaben aus: Vergleich der Monitorkanäle — kontinuierliches Vergleichen der Ausgaben von drei redundanten Monitoren und Kennzeichnen jedes Monitors, dessen Ausgabe sich um mehr als einen konfigurierten Prozentsatz von den anderen beiden unterscheidet.
