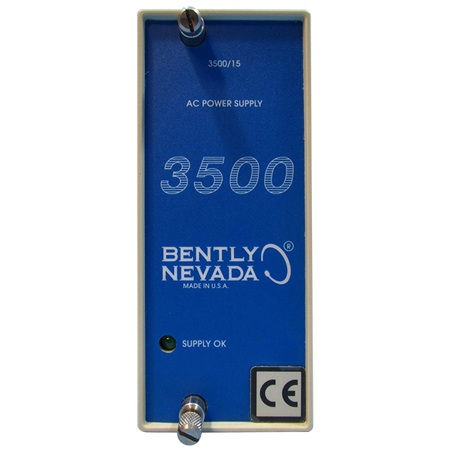

Der Bently Nevada 3500/15-05-00-00 ist ein Universelles Wechselstromnetzteil Modul für das Maschinenschutzsystem der Serie 3500. TEr 106M1079-01 Netzteilmodul (Hauptkarte) und die 106M1081-01 Leistungseingangsmodul (PIM). Diese Konfiguration ist ein Einzelversorgungskonfiguration (nur oberer Steckplatz, unterer Steckplatz leer) das das gesamte 3500er Rack mit geregelter Gleichstromversorgung versorgt.
Artikelnummer :
3500/15-05-00-00Bestellung (Mindestbestellmenge) :
1 PieceZahlung :
EXW/CIFProduktursprung :
USAVerschiffungshafen :
WuhanLieferzeit :
3-5daysGewicht :
3kg| Spezifikation | Beschreibung |
|---|---|
| Hersteller | Bently Nevada (Baker Hughes) |
| Modell | 3500/15-05-00-00 |
| Produkttyp | Universelles Wechselstromnetzteil (Einzelnetzteil) |
| Netzteilmodul (Hauptkarte) | 106M1079-01 |
| Leistungseingangsmodul (PIM) | 106M1081-01 |
| Eingangsspannung | 85–264 VAC (Universal-Wechselstrom) |
| Eingangsfrequenz | 47–63 Hz |
| Ausgangsspannung | +5 V, ±15 V (Rackbus); +24 V DC (Hilfsspannung) |
| Nennleistung | Ca. 150 W (einzelnes Modul) |
| Effizienz | Typ. 85–90% |
| Schutz | Überspannung, Unterspannung, Kurzschluss, Übertemperatur |
| Betriebstemperatur | -30 °C bis +65 °C |
| Lagertemperatur | -40 °C bis +85 °C |
| Luftfeuchtigkeit | 95 %, nicht kondensierend |
| Gestellposition | Linksseitig vorgesehene Steckplätze (oberer Steckplatz bei dieser Konfiguration mit Einzelversorgung) |
| Hot Swap | Unterstützt (mit installierter zweiter Stromversorgung) |
| Abmessungen (Hauptkarte) | 120,7 mm x 50,8 mm x 251,5 mm |
| Gewicht (Hauptkarte) | Ca. 1,39 kg |
| Gewicht (PIM) | Ca. 0,34 kg |
| Zertifizierungen | CE, UL, CSA, ATEX/IECEx (optional) |
| Modell | Beschreibung | Typische Anwendung |
|---|---|---|
| 3500/15-05-00-00 (dieses Modell) | Universelles Wechselstromnetz, Einzelanschluss (nur oberer Steckplatz) | Standardmäßige Rack-Konfiguration mit Einzelversorgung |
| 3500/15-05-05-00 | Universelles Wechselstromnetzteil, Doppelversorgung (beide Steckplätze) | Redundante Stromversorgung für kritische Anwendungen |
| 3500/15-02-00-00 | Hochspannungswechselstrom, Einzelversorgung (175–264 VAC) | Ältere 220-V-Wechselstrominstallationen |
| 3500/15-03-00-00 | Hochspannungs-Gleichstrom, Einzelversorgung (88–140 VDC) | DC-betriebene Rack-Konfigurationen |
| 3500/15-04-00-00 | Niederspannungs-Gleichstrom, Einzelversorgung (20–30 VDC) | 24V-Gleichstromsysteme |
| 106M1079-01 | Universelles Wechselstrom-Netzteilmodul (Hauptkarte) | Ersatz-Hauptkarte |
| 106M1081-01 | Universelles Wechselstrom-Eingangsmodul (PIM) | Ersatz-PIM |
Frage 1: Worin besteht der Unterschied zwischen 3500/15-05-00-00 und 3500/15-05-05-00?
Der 3500/15-05-00-00 ist ein Konfiguration mit einfacher Stromversorgung (Nur oberer Steckplatz, unterer Steckplatz leer). 3500/15-05-05-00 ist ein Konfiguration mit doppelter Stromversorgung (redundant) Die Netzteile sind sowohl im oberen als auch im unteren Steckplatz installiert. Beide verwenden die gleichen Bauteile 106M1079-01 und 106M1081-01.
Frage 2: Worin besteht der Unterschied zwischen 106M1079-01 und 106M1081-01?
Der 106M1079-01 ist die Hauptstromversorgungsmodul (die „große Karte“), die die eigentliche Leistungsumwandlung durchführt und einen geregelten Gleichstromausgang an den Rack-Bus liefert. 106M1081-01 ist die Leistungseingangsmodul (PIM) (die "kleine Karte"), die externe Wechselstrom-Verdrahtungsanschlüsse, EMI-Filterung und Überspannungsschutz bietet. Beide werden zusammen benötigt. um eine vollständige Stromversorgung zu bilden.
Frage 3: Kann ich die Teile 106M1079-01 oder 106M1081-01 austauschen, während das Rack in Betrieb ist?
Ja, unter bestimmten Bedingungen. Wenn ein zweites Netzteil ist im Rack installiert, entweder die Hauptkarte oder das PIM kann im laufenden Betrieb ausgetauscht Der Rackbetrieb wird dabei nicht beeinträchtigt. Das verbleibende Netzteil übernimmt automatisch die volle Last. Ist nur ein Netzteil installiert, muss das Rack vor dem Austausch heruntergefahren werden.
Frage 4: Ist das Netzteil 106M1079-01 mit älteren Netzteilen des Typs 127610-01 kompatibel?
NEIN. Die 106M1079-01 (Universal AC) ist nicht austauschbar mit dem älteren Netzteil 127610-01 (Hochspannung Wechselstrom). Sie haben unterschiedliche Eingangsspannungsbereiche und sind nicht pinkompatibel. Ein komplettes älteres oder neues Netzteilset kann mit redundanter Stromversorgung im selben Rack betrieben werden, einzelne Module sind jedoch nicht untereinander kompatibel.
Frage 5: Was sind die häufigsten Ausfallsymptome eines 3500/15-Netzteils?
Häufige Ausfallindikatoren sind: Versorgungs-OK-LED leuchtet nicht.Wenn Rackmodule nicht hochfahren, es zu zeitweiligen Modulausfällen kommt oder die Kommunikation im gesamten Rack gestört ist, prüfen Sie die PIM-Sicherung (120M3877) und die Eingangsspannung an den PIM-Anschlüssen. Ist die Hauptkarte defekt, muss das gesamte Set 106M1079-01 + 106M1081-01 ausgetauscht werden.
Der Bently Nevada 3500/53M-01-00 ist ein Einkanaliges elektronisches Überdrehzahlerkennungsmodul für das Maschinenschutzsystem 3500, konfiguriert mit dem 286566-01 Überdrehzahlerkennungs-Hauptkarte und die 133396-01 Überdrehzahlerkennungs-E/A-Modul.
Der Bently Nevada 3500/53M-01-00 ist ein Einkanaliges elektronisches Überdrehzahlerkennungsmodul für das Maschinenschutzsystem 3500.Der 3500/53M ist die geteilte Basis M-Serie Version, unter Verwendung der 286566-01 Hauptkarte mit der 133396-01 Rückseitiges I/O-Modul. Es ist nicht direkt kompatibel mit dem Legacy 3500/53 (133388-01).
Der Bently Nevada 3500/53M-01-00 ist ein Einkanaliges elektronisches Überdrehzahlerkennungsmodul für das Maschinenschutzsystem 3500.Der 3500/53M ist die geteilte Basis M-Serie Version, unter Verwendung der 286566-01 Hauptkarte mit der 133396-01 Rückseitiges I/O-Modul. Es ist nicht direkt kompatibel mit dem Legacy 3500/53 (133388-01).
Der Bently Nevada 3500/53-03-00 ist ein Einkanaliges elektronisches Überdrehzahlerkennungsmodul für das Maschinenschutzsystem 3500, konfiguriert mit dem 133388-01 Überdrehzahlerkennungs-Hauptkarte und die 133396-01 Überdrehzahlerkennungs-E/A-Modul.
Er Bentley, Nevada 288062-02 ist die Hauptkarte des Drehzahlmessermoduls für die 3500/50M Drehzahlmessermodul im Maschinenschutzsystem 3500.es ist ein Zweikanalmodul das Eingaben von Näherungssensoren oder magnetischen Aufnehmern entgegennimmt, um zu bestimmen Drehzahl der Welle, Beschleunigung des Rotors und Rotorrichtung.
Der Bently Nevada 3500/50M-01-00 ist ein 2-Kanal-Drehzahlmessermodul für das Maschinenschutzsystem 3500, konfiguriert mit dem 288062-02 Drehzahlmesser-Hauptkarte und die 133442-01 E/A-Modul mit interne KündigungenDieDer "M" Die Bezeichnung gibt an M-Serie Funktionalität, die eine verbesserte Integration mit der System 1 Diagnosesoftware ermöglicht.
Der Bently, Nevada 133442-01 ist ein Zweikanal-Drehzahlmesser-E/A-Modul mit internen Anschlüssen, entworfen für die Drehzahlmessermodul 3500/50 im Maschinenschutzsystem 3500.Das Modul bereitet Rohimpulssignale auf, um zu bestimmen Drehzahl der Welle, Beschleunigung des Rotors und Rotorrichtungund kann aufbereitete Keyphasor-Signale an die Rack-Rückwandplatine zur Verwendung durch andere Überwachungsmodule liefern.
