Hauptmerkmale
Universelle Spulenspannung – 100–250 V AC/DC, eine Spule deckt mehrere Steuerspannungen ohne Änderung ab
Eingebauter Überspannungsschutz – Es sind keine zusätzlichen Überspannungsschutzgeräte erforderlich
3-polige Konfiguration – 3 NO-Hauptkontakte, ausgelegt für die 3-Phasen-Motorsteuerung
Vormontierte Hilfskontakte – 1 Schließer + 1 Öffner serienmäßig enthalten
Kompakte Blockbauweise – Platzsparend für die Paneelmontage
Hauptstromschienen – Zuverlässige Hochstromanschlüsse
Elektronisch gesteuerte Spule – Reduziert den Einschaltstrom, minimiert Geräusche und verlängert die Lebensdauer der Spule
Einhaltung der Spiegelkontaktbestimmungen – Der eingebaute NC-Hilfskontakt ist ein Spiegelkontakt gemäß IEC 60947-4-1 Anhang F
Technische Parameter
Kernvorteile
1. Universelle Spulentechnologie
Der AF205-30-11-13 verfügt über die innovative Mehrspulen-Elektronikschnittstelle von ABB. Eine einzelne Spule deckt den gesamten Bereich ab. 100–250 V AC/DC Der Steuerspannungsbereich macht die Lagerhaltung mehrerer Spulenvarianten für unterschiedliche Versorgungsspannungen überflüssig. Dies vereinfacht die Bestandsverwaltung und gewährleistet die Kompatibilität in weltweiten Installationen. .
2. Eingebauter Überspannungsschutz
Im Gegensatz zu herkömmlichen Schützen, die externe Überspannungsschutzgeräte benötigen, beinhaltet der AF205 Folgendes: integrierter ÜberspannungsschutzDadurch wird die Verdrahtungskomplexität reduziert, Platz im Schaltschrank gespart und eine zusätzliche potenzielle Fehlerquelle im Steuerkreis eliminiert. .
3. Hohe Schaltkapazität
Mit einem 110 kW AC-3 Nennleistung bei 400 V Und 205 A BetriebsstromDer AF205-30-11-13 eignet sich für anspruchsvolle Motorsteuerungsanwendungen. Der konventionelle thermische Strom von 350 A bietet ausreichend Reserve für den Dauerbetrieb. .
4. Robustes und zuverlässiges Design
Die Schütze der AF-Serie sind für industrielle Umgebungen mit einem Betriebstemperaturbereich von -40 °C bis +70 °CMechanisch gekoppelte Hilfskontakte entsprechen IEC 60947-5-1 Anhang L, und NC-Spiegelkontakte entsprechen IEC 60947-4-1 Anhang F für Sicherheitsanwendungen. .
5. Elektronisch gesteuerte Spule
Die AF-Technologie von ABB nutzt elektronisch gesteuerte Spulen, die den Einschaltstrom deutlich reduzieren, die Geräuschentwicklung minimieren und die Lebensdauer der Spulen im Vergleich zu herkömmlichen Wechselstromschützen verlängern. Das Ergebnis ist ein leiserer, kühler laufender Schaltschrank mit geringerem Wartungsaufwand. .
6. Flexible Montage und Erweiterung
Die kompakte Bauform ermöglicht sowohl die Montage auf DIN-Schienen als auch auf Schalttafeln. Der Schütz lässt sich problemlos mit zusätzlichen Hilfskontaktblöcken und einer Vielzahl von Zubehörteilen erweitern. .
Anwendungen
Die ABB AF205-30-11-13 wird in einer Vielzahl industrieller Steuerungsanwendungen eingesetzt:
Empfohlene Modelle und verwandte Produkte
Was ist im Lieferumfang enthalten?
Hinweis: Zusätzliche Hilfskontaktblöcke, Überlastrelais und Montagezubehör sind separat erhältlich.
Warum bei uns kaufen?
Neu und Original – Original ABB-Produkt
Auf Lager – Versandfertig am selben/nächsten Werktag
Vollständig getestet – Jede Einheit wurde auf ihre Funktionsfähigkeit geprüft.
Garantie inklusive – Kaufen Sie mit Vertrauen
Technische Unterstützung – Unterstützung bei der Antragstellung verfügbar
Häufig gestellte Fragen (FAQ)

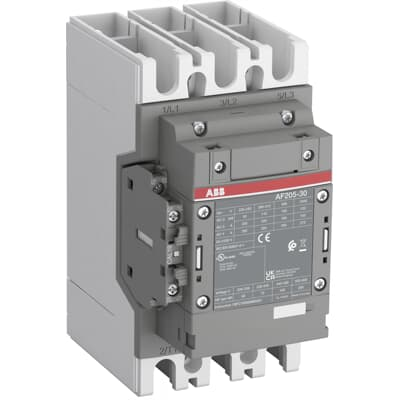

Frage 1: Was ist die ABB 1SFL527002R1311?
Es handelt sich um einen dreipoligen Schütz der Serie AF205 zur Steuerung von Stromkreisen bis 1000 V IEC. Er verfügt über eine universelle 100–250-V-AC/DC-Spule und wird primär zur Drehstrommotorsteuerung bis 110 kW eingesetzt. .
Frage 2: Was bedeutet die Modellnummer AF205-30-11-13?
AF205 = AF-Serie, Größe 205; 30 = 3 Haupt-NO-Kontakte, 0 NC; 11 = 1 Hilfs-NO, 1 Hilfs-NC; 13 = Spulenkennung für 100–250 V AC/DC .
Frage 3: Welcher Spulenspannungsbereich liegt vor?
Die Spule akzeptiert 100–250 V AC/DC, 50/60 HzEine Spule deckt diesen gesamten Bereich ohne Änderung ab. .
Frage 4: Wie viele Hauptkontakte hat dieser Schütz?
Es hat 3 NO (normalerweise offen) Hauptkontakte für dreiphasige Leistungsschaltung .
Frage 5: Sind Hilfskontakte im Lieferumfang enthalten?
Ja. Diese Variante beinhaltet 1 Öffner + 1 Schließer vormontierte Hilfskontakte (11 im Modellcode) .
Frage 6: Welche Nennleistung hat dieser Schütz?
Es ist bewertet für 110 kW bei 400 V Wechselstrom-3 (Motorlast) und 350 A AC-1 (Widerstandslast) .
Frage 7: Verfügt der Schütz über einen eingebauten Überspannungsschutz?
Ja. Schütze der AF-Serie umfassen integrierter Überspannungsschutz und benötigen keine zusätzlichen Überspannungsschutzgeräte .
Frage 8: Welche Abmessungen und welches Gewicht hat es?
Etwa 105 × 196 × 152 mm Und 2,4 kg .
Frage 9: In welchem Temperaturbereich wird das Gerät betrieben?
Der Schütz arbeitet von -40 °C bis +70 °Cgeeignet für raue Industrieumgebungen .
Frage 10: Welche Normen erfüllt dieser Schütz?
Es entspricht den IEC, UL, CSA, CE und RoHS Es erfüllt die Normen. Es ist UL-Datei-Nr. E36588- und CSA-Datei-Nr. LR19700-zertifiziert. .
Frage 11: Kann ich diesen Schütz für Gleichstromlasten verwenden?
Ja, der AF205 ist für DC-1- und DC-3-Lasten ausgelegt. Die genauen DC-Nennwerte für Ihre Betriebsspannung entnehmen Sie bitte der technischen Dokumentation.
Frage 12: Handelt es sich um ein Originalprodukt von ABB?
Ja. Das ist ein neu und original ABB-Schütz mit der Katalognummer 1SFL527002R1311
