Hauptmerkmale
Integrierter Bypass – Reduziert Energieverbrauch und Wärmeentwicklung, nachdem der Motor seine volle Drehzahl erreicht hat
Drehmomentsteuerung – Fortschrittliche Motorsteuerung für sanftes Anfahren und Anhalten, besonders vorteilhaft bei Pumpenanwendungen zur Vermeidung von Wasserschlägen.
Abnehmbares Grafikdisplay – Vollgrafische Benutzeroberfläche mit Schutzart IP66 und 15 Sprachen für einfache Einrichtung und Bedienung
Eingebautes Modbus RTU – Standardisierte Kommunikationsschnittstelle für Überwachung und Steuerung
Elektronischer Überlastschutz – Einstellbare Auslöseklassen für normale und schwere Anwendungen
Beschichtete Leiterplatten – Schutz vor Staub, Feuchtigkeit und korrosiven Atmosphären
Mehrere Anwendungsmodi – Tippbetrieb, Bremsen, Standbremse, Pumpenreinigung und Not-/Feuerlöschpumpenmodus
Technische Parameter
Kernvorteile
1. Integrierter Bypass zur Energieeinsparung
Das PSTX720-600-70 beinhaltet ein integrierter Bypass Diese Vorrichtung schaltet sich automatisch ab, sobald der Motor seine Nenndrehzahl erreicht hat. Dadurch werden die Thyristoren im Normalbetrieb umgangen, wodurch Leistungsverluste vermieden und die Wärmeentwicklung im Schaltschrank reduziert wird. Das Ergebnis ist ein geringerer Energieverbrauch und eine längere Lebensdauer des Sanftanlaufgeräts. .
2. Fortschrittliche Drehmomentregelung für Pumpenanwendungen
ABB Drehmomentregelung Die in Zusammenarbeit mit Pumpenherstellern entwickelte Technologie gewährleistet eine optimale Motorsteuerung beim Anfahren und Anhalten. Dies ist besonders wichtig für Pumpenanwendungen, da sie Wasserschläge und Druckstöße verhindert, die Rohrleitungen und Ventile beschädigen können. .
3. Innendreieckschaltung für Hochleistungsmotoren
Die Sanftanlaufgeräte unterstützen Innen-Delta-VerbindungDadurch kann es Motoren mit Nennleistungen bis zu 710 kW bei 400 V – und übertrifft damit die Nennleistung von 400 kW deutlich. Diese Konfiguration ermöglicht den Einsatz eines kleineren Sanftanlaufgeräts für eine gegebene Motorleistung, wodurch Kosten und Platzbedarf im Schaltschrank reduziert werden. .
4. Umfassendes Schutzpaket
Der integrierte elektronische Überlastschutz ist für normale und schwere Anwendungen auf verschiedene Auslöseklassen (10, 20, 30) einstellbar. Weitere Schutzfunktionen umfassen:
5. Flexible Kommunikationsoptionen
Standard Modbus RTU Die Kommunikationsfunktionen sind integriert, die optionalen Funktionen hingegen nicht. Anybus-Module Ermöglicht die Integration mit Profinet, Profibus, Modbus TCP, EtherNet/IP und anderen gängigen Protokollen. Dadurch eignet sich der PSTX720-600-70 sowohl für eigenständige als auch für vernetzte Motorsteuerungssysteme. .
6. Benutzerfreundliche Oberfläche
Das abnehmbare vollständige grafische Anzeige Die Schutzart IP66 ermöglicht die Anzeige von Klartextinformationen in 15 Sprachen und vereinfacht so Einrichtung und Bedienung. Echtzeituhr, Ereignisprotokoll und sichere Einstellungen (Tastaturpasswort) gehören zur Standardausstattung. .
Anwendungen
Der ABB PSTX720-600-70 wird in einer Vielzahl industrieller Motorsteuerungsanwendungen eingesetzt:
Empfohlene Modelle und verwandte Produkte
Notiz: Der PSTX720-600-70 ist für eine Netzspannung von 208–600 V Wechselstrom ausgelegt. Für Anwendungen, die bis zu 690 V Wechselstrom erfordern, wählen Sie bitte das entsprechende Modell. PSTX720-690-70 Variante .
Was ist im Lieferumfang enthalten?
Hinweis: Externer Bypass-Schütz (falls erforderlich), Leitungsschütz, Sicherungen/Leistungsschalter und Kommunikationsmodule werden separat verkauft.
Warum bei uns kaufen?
Neu und Original – Original ABB-Produkt
Auf Lager – Versandfertig am selben/nächsten Werktag
Vollständig getestet – Jede Einheit wurde auf ihre Funktionsfähigkeit geprüft.
Garantie inklusive – Kaufen Sie mit Vertrauen
Technische Unterstützung – Unterstützung bei der Antragstellung verfügbar
Häufig gestellte Fragen (FAQ)
Frage 1: Was ist die ABB 1SFA898118R7000?

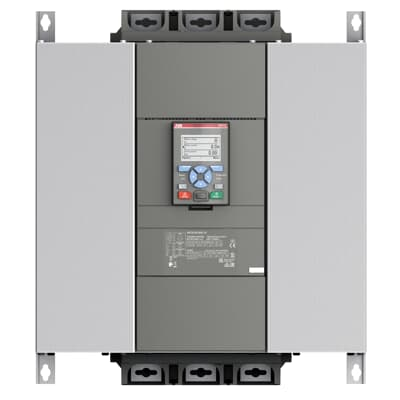

es ist ein PSTX720-600-70 Sanftanlaufgerät aus der PSTX-Serie von ABB, Nennleistung 720 A für den Anschluss in Reihe mit einem Netzspannungsbereich von 208–600 V WechselstromEs dient zum kontrollierten Anfahren und Anhalten von mittelgroßen bis großen Drehstrommotoren. .
Frage 2: Worin besteht der Unterschied zwischen dem PSTX720-600-70 und dem PSTX720-690-70?
Der -600-70 Diese Variante ist bewertet für 208–600 V Wechselstrom Hauptstromkreisspannung. Die -690-70 Diese Variante ist bewertet für 208–690 V Wechselstrom und weist eine höhere Isolationsspannung auf (690 V gegenüber 600 V). Wählen Sie die Ausführung -690-70 für Anwendungen über 600 V. .
Frage 3: Wie hoch sind Nennstrom und Nennleistung dieses Sanftanlaufgeräts?
Der Nennbetriebsstrom beträgt 720 A Für Inline-Verbindung. Die Nennleistungen sind:
200 kW bei 230 V
400 kW bei 400 V
500 kW bei 500 V
Bei Dreieckschaltung erhöhen sich die Nennwerte auf 355 kW bei 230 V und 710 kW bei 400 V .
Frage 4: Wie hoch ist die Steuerspannung für diesen Sanftanlasser?
Die Steuerversorgungsspannung (Us) beträgt 100–250 V Wechselstrom, 50/60 HzDie Steuerspannung (Uc) beträgt 24 V Gleichstrom .
Frage 5: Verfügt das PSTX720-600-70 über einen eingebauten Bypass?
Ja. Es beinhaltet ein integrierter Bypass die sich nach dem Motorstart aktiviert und so den Energieverbrauch und die Wärmeentwicklung reduziert. .
Frage 6: Welche Kommunikationsprotokolle werden unterstützt?
Modbus RTU ist standardmäßig integriert. Optional Anybus-Module Profinet, Profibus, Modbus TCP, EtherNet/IP, EtherCAT, DeviceNet, CANopen und BACnet aktivieren .
Frage 7: Wie hoch ist die Anfangskapazität?
Der Sanftanlauf kann damit umgehen 4 × Ie für 10 Sekunden bei maximalem Nennstrom .
Frage 8: Welche Abmessungen und welches Gewicht hat es?
Etwa 435 × 493 × 368 mm Und 46,2 kg Nettogewicht .
Frage 9: Verfügt es über einen elektronischen Überlastungsschutz?
Ja. Der integrierte elektronische Überlastschutz ist für normale und schwere Anwendungen auf verschiedene Auslöseklassen (10, 20, 30) einstellbar. .
Frage 10: Kann es mit einer Inside-Delta-Verbindung verwendet werden?
Ja. Der PSTX720-600-70 unterstützt beides. In-Line und Inside-Delta Verbindung. In Dreieckschaltung erhöht sich der Nennbetriebsstrom auf 1247 A und die Nennleistung steigt deutlich an .
Frage 11: In welchem Temperaturbereich wird das Gerät betrieben?
Der Sanftanlauf funktioniert von -25 °C bis +60 °C .
Frage 12: Handelt es sich um ein Originalprodukt von ABB?
Ja. Das ist ein neu und original ABB-Produkt mit der Katalognummer 1SFA898118R7000.
