Hauptmerkmale
630 A Nennstrom – Geeignet für Hochleistungsverteilungskreise und zum Schutz von Zuleitungen
Elektronische Auslöseeinheit PR221DS-LS/I – Halbleiterauslöser mit einstellbaren Schutzfunktionen L, S und I
Einstellbarer Überlastschutz (L) – I₁ = 0,40 bis 1 × In (252–630 A) mit 16 DIP-Schaltereinstellungen
Einstellbarer Kurzschlussschutz (S/I) – S-Funktion: 1–10 × ln mit Zeitverzögerung; I-Funktion: 1–10 × ln momentan
Hohe Bruchlast – 100 kA bei 400 V AC (Icu)
Feste Frontanschlüsse – Schraubverbindungen für sichere Verkabelung
Kompaktes Design – 210 × 268 × 103,5 mm für eine effiziente Nutzung der Paneelfläche.
RoHS-konform – Erfüllt die Umweltauflagen
Technische Parameter
Kernvorteile
1. Umfassender, anpassbarer Schutz
Die Auslöseeinheit PR221DS-LS/I bietet drei unabhängige Schutzfunktionen, die alle vor Ort über DIP-Schalter an der Vorderseite des Leistungsschalters einstellbar sind.:
L (Überlastung) – Langfristiger inverser Zeitverzögerungsschutz mit 16 Einstellungen von 0,40 bis 1 × In
S (Kurzschlussverzögerung) – Inverser Kurzzeitverzögerungsschutz, 15 Einstellungen von 1 bis 10 × In, mit wählbarer Zeitkurve (0,1 s oder 0,25 s)
Ich (momentan) – Sofortiger Kurzschlussschutz, 15 Einstellungen von 1 bis 10 × Eingang, mit Deaktivierungsoption
Diese Einstellbarkeit ermöglicht eine präzise Abstimmung mit vorgelagerten und nachgelagerten Schutzeinrichtungen, minimiert unnötige Auslösungen und gewährleistet gleichzeitig einen selektiven Schutz.
2. Hohe Bremsleistung für anspruchsvolle Systeme
Mit einem Icu von 100 kA bei 400 V AC Und 200 kA bei 220 V WechselstromDer T6L 630 bietet einen robusten Kurzschlussschutz für Installationen mit hohen Fehlerströmen.Dadurch eignet es sich für Hauptverteiler, große Motorsteuerzentren und industrielle Stromversorgungssysteme, bei denen ein erheblicher Fehlerstrom verfügbar ist.
3. Zuverlässigkeit von Halbleitern
Der PR221DS-LS/I nutzt elektronische Auslösetechnologie und eliminiert so den mechanischen Verschleiß und die Kalibrierungsdrift, die bei thermomagnetischen Auslöseeinheiten auftreten. Dies gewährleistet einen gleichbleibenden und wiederholbaren Schutz über die gesamte Lebensdauer des Leistungsschalters und ermöglicht die für komplexe Koordinierungsschemata erforderlichen großen Einstellbereiche und präzisen Zeit-Strom-Kennlinien..
4. Neutrale Schutzflexibilität
Bei 3-poligen Anwendungen ermöglicht die Auslöseeinheit PR221DS eine einzige Einstellung für Phasen und Neutralleiter. Die Neutralleiterschutzschwelle kann eingestellt werden auf AUS, 50 % oder 100 % der Phasenschwelle direkt von der Vorderseite der Auslöseeinheit über einen DIP-Schalter.
5. Bewährte Tmax T-Plattform
Die SACE Tmax T-Serie ist ABBs führende Kompaktleistungsschalterplattform und wird weltweit in Industrie-, Gewerbe- und Infrastrukturanwendungen eingesetzt. Das T6-Gehäuse ist für die Mittel- bis Hochleistungsverteilung ausgelegt und bietet umfangreiches Zubehör sowie vielfältige Montageoptionen.
Anwendungen
Der ABB 1SDA060256R1 wird in einer Vielzahl von Anwendungen zur Stromverteilung und zum Schutz eingesetzt:
Empfohlene Modelle und verwandte Produkte
Notiz: Der PR221DS-LS/I Die Auslöseeinheit bietet elektronischen L/S/I-Schutz. TMA Varianten nutzen thermomagnetischen Schutz. Wählen Sie die Variante entsprechend Ihren Koordinations- und Schutzanforderungen.
Was ist im Lieferumfang enthalten?
Hinweis: Hilfskontakte, Shunt-Auslöser, Motorantriebe und Montagezubehör werden separat verkauft.
Warum bei uns kaufen?
Neu und Original – Original ABB-Produkt
Auf Lager – Versandfertig am selben/nächsten Werktag
Vollständig getestet – Jede Einheit wurde auf ihre Funktionsfähigkeit geprüft.
Garantie inklusive – 2 Jahre Standardgarantie verfügbar
Technische Unterstützung – Unterstützung bei der Koordination und Antragsstellung für Leistungsschalter verfügbar
Häufig gestellte Fragen (FAQ)

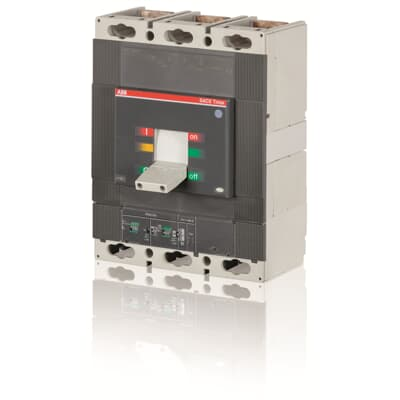

Frage 1: Was ist die ABB 1SDA060256R1?
Es handelt sich um einen Kompaktleistungsschalter Tmax T6L 630 mit elektronischer Auslöseeinheit PR221DS-LS/I, Nennstrom 630 A, 3-polig, mit festen Frontklemmen. Er bietet einstellbaren L-, S- und I-Schutz für Stromverteilungskreise bis 690 V AC..
Frage 2: Was bedeutet der Modellcode T6L 630 PR221DS-LS/I?
T6L = Tmax T6 Rahmen, L Bruchlast; 630 = 630 A Nennstrom; PR221DS-LS/I = Elektronische Auslöseeinheit mit L (Überlast), S (Kurzschlussverzögerung) und I (sofortiger) Schutz; 3p = 3 Pole; FF = Feste Frontanschlüsse.
Frage 3: Welche Schutzfunktionen bietet der PR221DS-LS/I?
Die Reiseeinheit bietet L (Überlastung) Schutz mit langer inverser Zeitverzögerung, S (Kurzschluss) Schutz mit inverser Kurzzeitverzögerung und I (kurzzeitiger Kurzschluss) Schutz. Die Funktionen S und I sind über einen DIP-Schalter wählbar – Sie können entweder S oder I für den Kurzschlussschutz aktivieren..
Frage 4: Wie wird der Überlastschutz eingestellt?
Die L-Funktion wird über DIP-Schalter an der Vorderseite des Auslösegeräts eingestellt. Der Schwellenwertbereich liegt zwischen 0,40 bis 1 × Zoll (252–630 A) in 16 Schritten von 0,04 × In. Die Auslösekennlinie ist invers-zeitlich gemäß IEC 60947-2..
Frage 5: Wie hoch ist das Kurzschlussausschaltvermögen?
Die Intensivstation ist 100 kA bei 380/400/415 V Wechselstrom, 200 kA bei 220 V Wechselstrom, Und 30 kA bei 690 V WechselstromDas Kurzschlussstromvermögen (ICS) beträgt 75 kA bei 400 V Wechselstrom..
Frage 6: Welche Spannungsfestigkeit hat dieser Leistungsschalter?
Diese Variante ist bewertet für 690 V Wechselstrom Betriebsspannung, mit einer Isolationsspannung von 1000 V und einer Impulsfestigkeit von 8 kVFür Anwendungen mit 1000 V Wechselstrom ist die Variante 1SDA060319R1 erforderlich..
Frage 7: Welche Abmessungen und welches Gewicht hat es?
Der Leistungsschalter misst 210 × 268 × 103,5 mm und wiegt ungefähr 9,5 kg.
Frage 8: Wie steht es um die elektrische und mechanische Belastbarkeit?
Elektrische Haltbarkeit ist 7000 Zyklen bei 60 Zyklen/Stunde. Die mechanische Haltbarkeit beträgt 20.000 Zyklen bei 120 Zyklen/Stunde.
Frage 9: Lässt sich der Neutralleiterschutz einstellen?
Ja. Für die Auslöseeinheit PR221DS kann der Neutralleiterschutzschwellenwert eingestellt werden auf AUS, 50 % oder 100 % der Phasenschwelle über einen DIP-Schalter an der Vorderseite der Auslöseeinheit.
Frage 10: Handelt es sich um ein Originalprodukt von ABB?
Ja. Das ist ein/e neu und original ABB-Produkt mit der Katalognummer 1SDA060256R1 und der EAN 8015644627188.
Frage 11: Was ist das Herkunftsland?
Italien (IT).
Frage 12: Welches Zubehör ist für diesen Leistungsschalter erhältlich?
Gängiges Zubehör umfasst Hilfskontakte (AUX), Shunt-Öffnungsauslöser (YO), Shunt-Schließauslöser (YC), Unterspannungsauslöser (YU) und Motorantriebe für die Fernsteuerung. Diese sind separat erhältlich.
