Kernvorteile

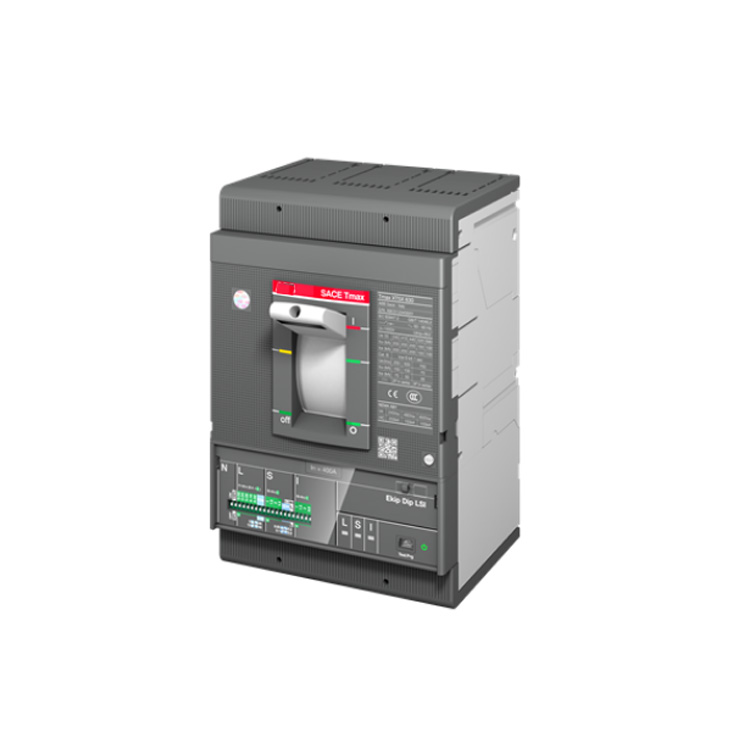

Erweiterte elektronische Auslöseeinheit von Ekip DipDie Auslöseeinheit Ekip Dip LS/I bietet präzisen elektronischen Schutz mit einstellbaren Parametern. Der Überlastschutz (L) ist von 160 A bis 400 A einstellbar, der Kurzschlussschutz (I) von 400 A bis 4000 A.Diese elektronische Auslösetechnologie bietet im Vergleich zu herkömmlichen thermomagnetischen Auslöseeinheiten eine überlegene Genauigkeit und Wiederholbarkeit.
Hohe BruchlastMit einem Nennkurzschlussausschaltvermögen (Icu) von bis zu 85 kA bei 220–240 V AC und 50 kA bei 380–440 V AC bietet der XT5S 400 einen außergewöhnlichen Fehlerstromschutz.Der Leistungsschalter eignet sich für anspruchsvolle industrielle Umgebungen, in denen hohe Fehlerströme auftreten können.
Festkörper-TrenntechnologieDer Leistungsschalter verfügt über einen Halbleiterauslöser, der einen präzisen und zuverlässigen Schutz in Wechselstromanwendungen gewährleistet. Diese Technologie bietet über die gesamte Lebensdauer des Leistungsschalters eine gleichbleibende Leistung ohne die bei thermischen Elementen übliche Drift..
Kompaktes HochleistungsdesignDie SACE Tmax XT-Serie bietet hohe Abschaltleistung bei kompakter Bauweise. Mit Abmessungen von 140 mm (B) × 205 mm (H) × 103,5 mm (T) spart die XT5S 400 wertvollen Platz im Schaltschrank und bietet gleichzeitig eine Schutzleistung von 400 A..
Flexible InstallationsoptionenDer Leistungsschalter ermöglicht die Festinstallation mit frontseitigen Klemmen für einfache Verdrahtung und Wartung. Der Motorantrieb ist als optionales Zubehör erhältlich und ermöglicht die Fernschaltung für automatisierte Energiemanagementsysteme..
Umfassendes ZubehörsortimentDer XT5S 400 ist mit einer Vielzahl von ABB-Zubehörteilen kompatibel, darunter Hilfskontakte, Shunt-Auslöser, Unterspannungsauslöser und Kommunikationsmodule. Dieser modulare Ansatz ermöglicht kundenspezifische Konfigurationen für spezifische Anwendungsanforderungen.
Technische Parameter
Anwendungsszenarien
Der ABB XT5S 400 Ekip Dip LS/I ist in verschiedenen industriellen und kommerziellen Stromverteilungssystemen, die einen zuverlässigen Stromkreisschutz erfordern, unverzichtbar:
Industrielle StromverteilungDient als Haupt- und Unterverteilungsschalter in den Schaltschränken von Produktionsanlagen und schützt die Zuleitungen und nachgeschalteten Geräte vor Überlastung und Kurzschluss..
Vertrieb von GewerbegebäudenWird in gewerblichen und institutionellen Einrichtungen zum Schutz von Hauptstromkreisen und Verteilerkreisen eingesetzt und gewährleistet so eine zuverlässige Stromversorgung kritischer Verbraucher..
Maschinen- und GeräteschutzBietet zuverlässigen Schutz für Drehstrommotoren und Industriemaschinen bis 690 V AC. Die einstellbaren elektronischen Auslöseeinstellungen ermöglichen eine präzise Abstimmung auf die Schutzanforderungen der Geräte.
Anlagen der Prozessindustrie: Schützt kritische elektrische Stromkreise in Chemieanlagen, Raffinerien und Lebensmittelverarbeitungsbetrieben, wo eine zuverlässige Stromverteilung unerlässlich ist.
GeneratorschutzDient als Schutz für die Generatorausgangskreise und gewährleistet einen sicheren Betrieb beim Anfahren, Synchronisieren und bei Laständerungen..
Schutz des ZuleitungsstromkreisesBietet zuverlässigen Schutz für Zuleitungskabel und Stromschienen in großen elektrischen Anlagen mit hoher Abschaltleistung zur sicheren Ableitung von Fehlerströmen..
Was ist im Lieferumfang enthalten?
Bevor Sie kaufen
LagerstatusAuf Lager – sofort versandbereit.
ZustandNeu und original. Jedes Gerät wird vor dem Versand zu 100 % getestet und verifiziert.
ZubehörhinweisHilfskontakte, Shunt-Auslöser, Unterspannungsauslöser und Motorantriebe sind separat erhältlich. Bitte geben Sie bei der Bestellung Ihre Anforderungen an, falls zusätzliches Zubehör benötigt wird.
InstallationDie Installation darf nur von qualifizierten Fachkräften durchgeführt werden. Vor der Installation ist sicherzustellen, dass alle Stromquellen getrennt sind. Beachten Sie die örtlichen Elektrovorschriften und -bestimmungen für die Installation von Leitungsschutzschaltern.
Garantie: Es gilt eine Standardgarantie von 12 Monaten, die Material- und Verarbeitungsfehler abdeckt.
Häufig gestellte Fragen
F: Was bedeutet die Modellnummer XT5S 400 Ekip Dip LS/I In=400 3p FF?
A: Die Modellnummer hat folgende Bedeutung: XT5S = Tmax XT5 Baugröße, Standard-Abschaltvermögen; 400 = 400 A Nennstrom; Ekip Dip LS/I = Elektronische Auslöseeinheit mit Langzeit- und Sofortauslösung; In=400 = Nennstrom 400 A; 3p = Dreipolige Ausführung; FF = Feste Ausführung mit Frontklemmen auf der Leitungs- und Lastseite.
F: Worin besteht der Unterschied zwischen den Auslöseeinheiten Ekip Dip LS/I und TMA?
A: Der Ekip Dip LS/I ist ein elektronischer Auslöser, der einen einstellbaren Langzeit- (Überlastung) und Momentan- (Kurzschluss) Schutz mit hoher Genauigkeit bietet. Der TMA (Thermo-Magnetisch einstellbar) ist ein herkömmlicher thermomagnetischer Auslöser. Elektronische Auslöser bieten eine höhere Präzision, Wiederholgenauigkeit und in der Regel flexiblere Einstellbereiche..
F: Wie hoch ist das Abschaltvermögen dieses Leistungsschalters?
A: Die XT5S 400 hat ein Nennkurzschlussausschaltvermögen (Icu) von 85 kA bei 220-240 V AC, 50 kA bei 380-440 V AC, 30 kA bei 500-525 V AC und 25 kA bei 690 V AC..
F: Kann dieser Leistungsschalter für den Fernbetrieb motorisiert werden?
A: Ja, der Motorantrieb ist als optionales Zubehör erhältlich. Dies ermöglicht das ferngesteuerte Öffnen und Schließen des Leistungsschalters für automatisiertes Energiemanagement und die SCADA-Integration..
F: Welches Zubehör ist für diesen Leitungsschutzschalter erhältlich?
A: Der XT5S 400 ist mit einer umfassenden Palette an Zubehör kompatibel, darunter Hilfskontakte (NO/NC), Shunt-Auslöser, Unterspannungsauslöser, Drehgriffe, Motorantriebe und Kommunikationsmodule für die erweiterte Überwachung.
F: Wie hoch sind die Nennspannung und der Isolationsgrad?
A: Der Leistungsschalter hat eine Bemessungsbetriebsspannung (Ue) von 690 V AC und eine Bemessungsisolationsspannung (Ui) von 1000 V. Die Bemessungsstoßspannungsfestigkeit (Uimp) beträgt 8 kV..
F: Worin besteht der Unterschied zwischen den Versionen XT5S und XT5H?
A: Die XT5S ist die Standardausführung mit einem Abschaltvermögen von 50 kA bei 400 V, während die XT5H die Ausführung mit hohem Abschaltvermögen (70 kA bei 400 V) ist. Die XT5S eignet sich für die meisten industriellen Anwendungen, die XT5H hingegen wird dort eingesetzt, wo höhere Fehlerströme zu erwarten sind.
F: Wie schnell können Sie dieses Modul versenden?
A: Da es sich um einen Lagerartikel handelt, versenden wir in der Regel innerhalb von 24 Stunden nach Auftragsbestätigung per Expressversand über internationale Anbieter wie DHL oder FedEx.
Empfohlene Modelle
Die ABB XT5S 400 Ekip Dip LS/I arbeitet nahtlos mit den folgenden ABB-Komponenten und -Zubehörteilen zusammen:
1SDA100426R1: XT5S 400 Ekip Dip LSI In=250 3p FF Version mit niedrigerer Strombelastbarkeit für Anwendungen, die reduzierte Schutzeinstellungen erfordern.
1SDA100428R1: XT5S 400 Ekip Dip LSI In=400 3p FF Version mit zusätzlicher selektiver Schutzfunktion für verbesserte Koordination.
1SDA100482R1: XT5S 400 Ekip Dip LIG In=400 4p FF Version mit vierpoliger Konfiguration und Erdschlussschutz.
Ekip Com Modbus TCP (1SDA074151R1): Kommunikationsmodul zur Integration des Leistungsschalters in Modbus TCP-Netzwerke zur Fernüberwachung und -steuerung.
Ekip Supply (1SDA074172R1): Ein Hilfsstromversorgungsmodul ist erforderlich, wenn Kommunikationsmodule am Leistungsschalter installiert werden.
Hilfskontaktmodule: Erhältlich in verschiedenen Konfigurationen (1NO+1NC, 2NO+2NC) für Statusanzeige- und Verriegelungsschaltungen.
MotorbedienerOptionaler Motorantrieb für ferngesteuerte Öffnungs- und Schließvorgänge, der ein automatisiertes Energiemanagement ermöglicht.
