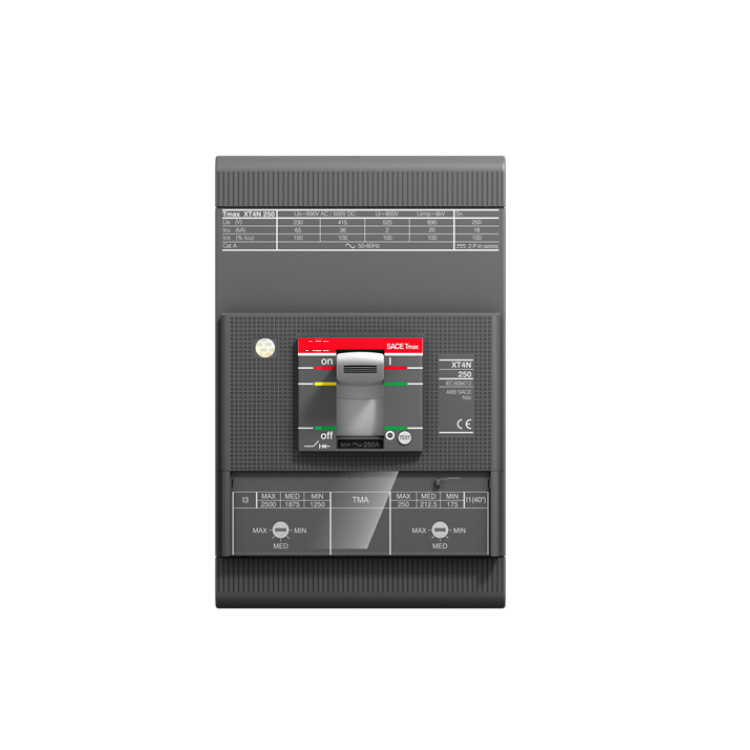

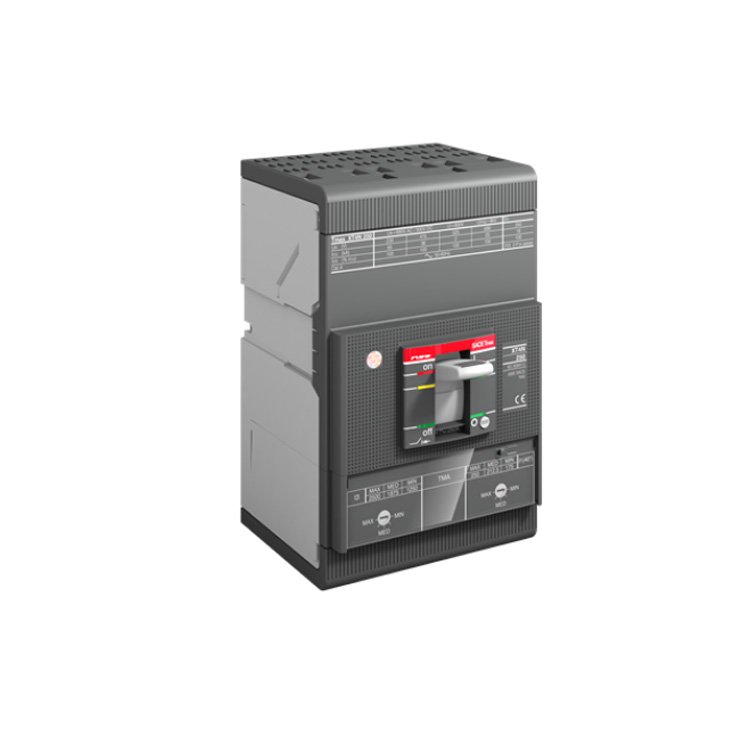

Kernvorteile
Einstellbarer thermomagnetischer SchutzDie TMA-Auslöseeinheit bietet doppelten Schutz mit einstellbaren Parametern. Der thermische (Überlast-)Schutz ist von 175 A bis 250 A, der magnetische (Kurzschluss-)Schutz von 1250 A bis 2500 A einstellbar. Diese Flexibilität ermöglicht eine präzise Abstimmung mit nachgeschalteten Schutzgeräten für optimale Selektivität..
Hohe BruchlastMit einem Nennkurzschlussausschaltvermögen (Icu) von 70 kA bei 400 V AC bietet der XT4H250 einen außergewöhnlichen Kurzschlussschutz. Das Nennkurzschlussausschaltvermögen (Ics) erreicht 100 kA bei 220–240 V AC und gewährleistet so einen zuverlässigen Betrieb auch unter extremen Fehlerbedingungen..
Kompaktes HochleistungsdesignDie SACE Tmax XT-Serie bietet hohe Schaltleistungen bei kompakter Bauweise und spart so wertvollen Platz im Schaltschrank. Der XT4-Baukörper bietet eine Nennleistung von 250 A und eignet sich gleichzeitig für dichte Schaltanlagenkonfigurationen..
Flexible InstallationsoptionenDer Leistungsschalter unterstützt sowohl feste als auch steckbare Installationskonfigurationen. Der Motorantrieb ist als optionales Zubehör erhältlich und ermöglicht die Fernschaltung für automatisierte Energiemanagementsysteme..
Vollständige SystemkompatibilitätDer XT4H250 ist mit einem umfassenden Sortiment an ABB-Zubehör kompatibel, darunter Hilfskontakte, Shunt-Auslöser, Unterspannungsauslöser und Kommunikationsmodule. Dieser modulare Ansatz ermöglicht kundenspezifische Konfigurationen für spezifische Anwendungsanforderungen..
Einhaltung von StandardsDer Leistungsschalter entspricht der Norm IEC 60947-2 und ist CE-zertifiziert. Die Bemessungsisolationsspannung (Ui) von 1000 V und die Bemessungsstoßspannungsfestigkeit (Uimp) von 8 kV gewährleisten einen zuverlässigen Betrieb auch in anspruchsvollen elektrischen Umgebungen..
Technische Parameter
Anwendungsszenarien
Der ABB XT4H250 TMA250-2500 FF 3P ist in verschiedenen industriellen und kommerziellen Stromverteilungssystemen, die einen zuverlässigen Stromkreisschutz erfordern, unverzichtbar:
Industrielle StromverteilungDient als Haupt- und Unterverteilungsschalter in den Schaltschränken von Produktionsanlagen und schützt die Zuleitungen und nachgeschalteten Geräte vor Überlastung und Kurzschluss..
MotorsteuerzentrenBietet zuverlässigen Schutz für Drehstrommotoren bis 690 V AC. Die einstellbaren Auslöseeinstellungen ermöglichen eine präzise Abstimmung auf die Motorschutzanforderungen..
InfrastrukturprojekteWird in Gewerbegebäuden, Rechenzentren und institutionellen Einrichtungen zum Schutz der Hauptzuleitungs- und Verteilungskreise verwendet..
Anlagen der Prozessindustrie: Schützt kritische elektrische Stromkreise in Chemieanlagen, Raffinerien und Lebensmittelverarbeitungsbetrieben, wo eine zuverlässige Stromverteilung unerlässlich ist.
Generatorschutz: Dient als Schutz für die Ausgangskreise des Generators und gewährleistet einen sicheren Betrieb beim Anfahren, Synchronisieren und bei Laständerungen.
Schutz des ZuleitungsstromkreisesBietet zuverlässigen Schutz für Zuleitungskabel und Stromschienen in großen elektrischen Anlagen mit hoher Abschaltleistung zur sicheren Ableitung von Fehlerströmen..
Was ist im Lieferumfang enthalten?
Bevor Sie kaufen
LagerstatusAuf Lager – sofort versandbereit.
ZustandNeu und original. Jedes Gerät wird vor dem Versand zu 100 % getestet und verifiziert.
ZubehörhinweisHilfskontakte, Shunt-Auslöser, Unterspannungsauslöser und Motorantriebe sind separat erhältlich. Bitte geben Sie bei der Bestellung Ihre Anforderungen an, falls zusätzliches Zubehör benötigt wird.
InstallationDie Installation darf nur von qualifizierten Fachkräften durchgeführt werden. Vor der Installation ist sicherzustellen, dass alle Stromquellen getrennt sind. Beachten Sie die örtlichen Elektrovorschriften und -bestimmungen für die Installation von Leitungsschutzschaltern.
Garantie: Es gilt eine Standardgarantie von 12 Monaten, die Material- und Verarbeitungsfehler abdeckt.
Häufig gestellte Fragen
F: Was bedeutet die Modellnummer XT4H250 TMA250-2500 FF 3P?
A: Die Modellnummer setzt sich wie folgt zusammen: XT4H = Tmax XT4 Baugröße, Ausführung mit hohem Abschaltvermögen; 250 = 250 A Nennstrom; TMA = Thermomagnetischer, einstellbarer Auslöser; 250–2500 = Einstellbereich des Auslösers (250 A thermisch, 2500 A magnetisch); FF = Feste Ausführung mit Frontanschlüssen; 3P = Dreipolige Ausführung.
F: Worin besteht der Unterschied zwischen den Einstellungen für thermischen und magnetischen Schutz?
A: Der thermische Überlastschutz ist von 175 A bis 250 A einstellbar und reagiert auf anhaltende Überströme. Der magnetische Kurzschlussschutz ist von 1250 A bis 2500 A einstellbar und reagiert sofort auf hohe Fehlerströme. Beide Einstellungen sind zur Abstimmung mit nachgeschalteten Schutzeinrichtungen anpassbar..
F: Wie hoch ist das Abschaltvermögen dieses Leistungsschalters?
A: Der XT4H250 verfügt über ein Nennkurzschlussausschaltvermögen (Icu) von 70 kA bei 400 V AC. Das Nennkurzschlussausschaltvermögen (Ics) erreicht 100 kA bei 220-240 V AC und bietet damit einen außergewöhnlichen Schutz vor Fehlerströmen..
F: Kann dieser Leistungsschalter für den Fernbetrieb motorisiert werden?
A: Ja, der Motorantrieb ist als optionales Zubehör erhältlich. Dies ermöglicht das ferngesteuerte Öffnen und Schließen des Leistungsschalters für automatisiertes Energiemanagement und die SCADA-Integration..
F: Welches Zubehör ist für diesen Leitungsschutzschalter erhältlich?
A: Der XT4H250 ist mit einer umfassenden Zubehörpalette kompatibel, darunter Hilfskontakte (Öffner/Schließer), Shunt-Auslöser, Unterspannungsauslöser, Drehgriffe, Motorantriebe und Kommunikationsmodule für die erweiterte Überwachung..
F: Wie hoch sind die Nennspannung und der Isolationsgrad?
A: Der Leistungsschalter hat eine Bemessungsbetriebsspannung (Ur) von 690 V AC und eine Bemessungsisolationsspannung (Ui) von 1000 V. Die Bemessungsstoßspannungsfestigkeit (Uimp) beträgt 8 kV..
F: Worin besteht der Unterschied zwischen der FF- und anderen Terminalkonfigurationen?
A: „FF“ bedeutet, dass der Leistungsschalter über frontseitige Klemmen auf der Zuleitungs- und Lastseite verfügt, die für eine frontseitige Schraubverbindung ausgelegt sind. Andere Ausführungen können je nach Modellvariante rückseitige Klemmen oder Steckverbindungen umfassen..
F: Wie schnell können Sie dieses Modul versenden?
A: Da es sich um einen Lagerartikel handelt, versenden wir in der Regel innerhalb von 24 Stunden nach Auftragsbestätigung per Expressversand über internationale Anbieter wie DHL oder FedEx.
Empfohlene Modelle
Der ABB XT4H250 TMA250-2500 FF 3P arbeitet nahtlos mit den folgenden ABB-Komponenten und -Zubehörteilen zusammen:
1SDA068346R1: XT4H250 TMA250-2500 FF 4P Version mit vierpoliger Konfiguration für Anwendungen, die einen Neutralleiterschutz erfordern.
1SDA054279R1T4H250 TMA125-1250 4P-Version mit niedrigerem Auslösebereich für Anwendungen, die einen empfindlicheren Schutz erfordern.
Ekip Com Modbus TCP (1SDA074151R1): Kommunikationsmodul zur Integration des Leistungsschalters in Modbus TCP-Netzwerke zur Fernüberwachung und -steuerung.
Ekip Supply (1SDA074172R1): Ein Hilfsstromversorgungsmodul ist erforderlich, wenn Kommunikationsmodule am Leistungsschalter installiert werden.
Hilfskontaktmodule: Erhältlich in verschiedenen Konfigurationen (1NO+1NC, 2NO+2NC) für Statusanzeige- und Verriegelungsschaltungen.
MotorbedienerOptionaler Motorantrieb für ferngesteuerte Öffnungs- und Schließvorgänge, der ein automatisiertes Energiemanagement ermöglicht.
DrehgriffAlternative zum Standard-Kippschalter für die Türmontage, erhältlich in verschiedenen Grifflängen.
