Hauptmerkmale
Ferngesteuerte elektrische Auslösung – Ermöglicht das Öffnen des Leistungsschalters von einem entfernten Bedienfeld, einer SPS oder einem SCADA-System ohne manuelle Intervention
Universelle Spannungskompatibilität – Ausgelegt für Wechsel- und Gleichstromanwendungen bei 110–120 V, vereinfacht die Lagerhaltung und reduziert die Ersatzteilvarianten.
Breites Leistungsschalterkompatibilität – Konzipiert für SACE Emax 2 (E1.2, E2.2, E4.2, E6.2) und Tmax XT7/XT7M Rahmen
Schnelle Reaktion – YO-Öffnungszeit von ca. 20 ms für XT7/XT7M-Rahmen
Dauer- oder Impulsbetrieb – Minimale Impulsdauer von 100 ms; kontinuierliche Energieversorgung wird ebenfalls unterstützt
Werkseitig eingebautes Zubehör – Direkte Montage am Leistungsschaltermechanismus, keine externen Adapter erforderlich
Technische Spezifikationen
Kernvorteile
1. Fernsteuerungsfunktion für automatisierte Systeme
Die YO-Auslösung wandelt ein elektrisches Steuersignal in einen mechanischen Auslösevorgang um und ermöglicht so das ferngesteuerte Öffnen des Leistungsschalters von einem Kontrollraum, einer SPS oder einem SCADA-System aus. Dies ist unerlässlich für Notabschaltsysteme, bei denen eine sofortige Abschaltung ohne Personal in der Nähe des Leistungsschalters erforderlich ist. .
2. Universelles AC/DC-Spannungsdesign
Im Gegensatz zu manchen Ausführungen, die separate AC- und DC-Varianten erfordern, ist das Modell 1SDA073672R1 sowohl für 110–120 V AC als auch für 110–120 V DC geeignet. Dies vereinfacht die Lagerhaltung und stellt sicher, dass unabhängig von der Stromversorgung in Ihrer Anlage das richtige Ersatzteil verfügbar ist. .
3. Breites Leistungsschalterkompatibilitätsprofil
Eine einzige Teilenummer deckt mehrere Leistungsschalterfamilien ab: die SACE Emax 2 Luftleistungsschalter (E1.2 bis E6.2) und die Kompaktleistungsschalter Tmax XT7/XT7M. Diese Kompatibilität vereinfacht die Wartungsplanung für Anlagen mit unterschiedlichen ABB-Leistungsschalterplattformen. .
4. Zuverlässiges und bewährtes Design
Die YO-Auslösung ist ein werkseitig entwickeltes Zubehörteil von ABB, das speziell für diese Leistungsschalterplattformen konzipiert wurde. Die Öffnungszeit von 20 ms gewährleistet eine schnelle Reaktion auf Steuerbefehle, während die minimale Impulsdauer von 100 ms Flexibilität bei der Steuersignalquelle ermöglicht. .
5. Unverzichtbar für Sicherheitsverriegelungen
Die YO-Auslösung ist ein Schlüsselelement in Sicherheitsverriegelungssystemen. In Kombination mit der YC-Auslösung (Shunt-Schließauslösung) und dem Federspannmotor (M) ermöglicht sie die vollständige Fernsteuerung des Leistungsschalters, was eine Voraussetzung für die automatische Umschaltung, die Generatorsynchronisation und die Schutzkoordinationssysteme ist. .
Anwendungen
Die ABB 1SDA073672R1 YO-Version wird in kritischen Stromverteilungs- und Steuerungsanwendungen eingesetzt:
Empfohlene Modelle und zugehöriges Zubehör
NotizDie YO-Veröffentlichung ist die Öffnung Spule. Für Fernbedienung SchließenDie YC-Shunt-Schließfreigabe ist erforderlich. Beide können für den vollständigen Fernbetrieb zusammen auf demselben Leistungsschalter installiert werden.
Was ist im Lieferumfang enthalten?
Hinweis: Leistungsschalter, YC-Schließmechanismus, Federspannmotor und Ekip-Auslöseeinheit werden separat verkauft.
Warum bei uns kaufen?
Neu und Original – Original ABB-Werkszubehör
Auf Lager – Versandfertig am selben/nächsten Werktag
Vollständig getestet – Jede Einheit wurde auf ihre Funktionsfähigkeit geprüft.
Garantie inklusive – Kaufen Sie mit Vertrauen
Technische Unterstützung – Unterstützung bei der Sicherungenkompatibilität verfügbar
Häufig gestellte Fragen (FAQ)
Frage 1: Was ist die ABB 1SDA073672R1?

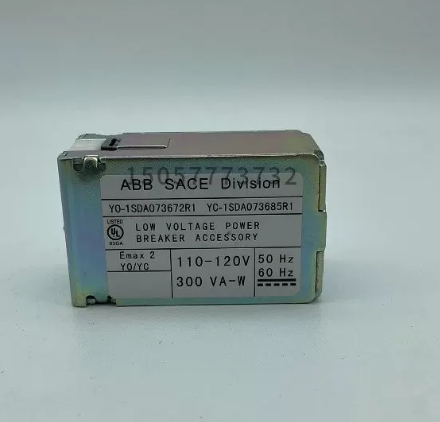

Es handelt sich um einen Shunt-Öffnungsauslöser (YO) für ABB SACE Emax 2 und Tmax XT7/XT7M Leistungsschalter. Er ermöglicht die ferngesteuerte elektrische Auslösung des Leistungsschalters durch Umwandlung eines Steuersignals in eine mechanische Öffnungsbewegung. .
Frage 2: Worin besteht der Unterschied zwischen YO und YC?
YO (Shunt Opening Release) öffnet/löst den Schutzschalter aus. YC (Shunt Closing Release) schließt den Leistungsschalter. Der 1SDA073672R1 ist ein YO – er öffnet der Brecher .
Frage 3: Bei welcher Spannung arbeitet dieser YO-Auslöser?
Es ist in Betrieb bei 110–120 V Wechsel-/Gleichstrom — die gleiche Spannung für Wechsel- und Gleichstromanwendungen .
Frage 4: Welche Leitungsschutzschalter sind kompatibel?
Es ist für SACE Emax 2 Frames (E1.2, E2.2, E4.2, E6.2) und Tmax XT7/XT7M geformte Gehäusebrecher .
Frage 5: Wie schnell löst die YO-Auslösung den Schutzschalter aus?
Bei XT7/XT7M-Gehäusen beträgt die Öffnungszeit ungefähr 20 ms .
Frage 6: Kann ich ein kontinuierliches Signal verwenden oder benötige ich einen Impuls?
Beides wird unterstützt. Die minimale Impulsdauer beträgt 100 msEine kontinuierliche Stromversorgung ist ebenfalls möglich, der Leistungsschalter kann jedoch erst wieder geschlossen werden, nachdem das YO-Signal entfernt wurde und mindestens 30 ms vergangen sind. .
F7: Funktioniert diese YO-Freigabe sowohl mit Wechselstrom- als auch mit Gleichstrom-Steuerspannung?
Ja. Die 1SDA073672R1 ist für Folgendes ausgelegt: 110–120 V Wechsel-/Gleichstrom, wobei beide Arten der Steuerstromversorgung mit einer einzigen Teilenummer abgedeckt werden. .
Frage 8: Wie hoch ist der Stromverbrauch des YO-Releases?
Der kontinuierliche Stromverbrauch beträgt 3,5 VA (AC) oder 3,5 W (DC)Die Einschaltleistung beträgt 300 VA/W .
F9: Kann ich sowohl YO als auch YC an denselben Leistungsschalter anschließen?
Ja. Sowohl die YO- (Öffnen) als auch die YC- (Schließen) Auslöser können installiert werden, was in Kombination mit einem Federspannmotor eine vollständige Fernsteuerung des Öffnens und Schließens ermöglicht. .
Frage 10: Handelt es sich um ein Originalprodukt von ABB?
Ja. Das ist ein/e neu und original ABB-Werkszubehör mit der Katalognummer 1SDA073672R1 .
Frage 11: Welche Abmessungen und welches Gewicht hat es?
Etwa 105 × 55 × 135 mm Und 0,12 kg .
Frage 12: Wie teste ich die YO-Version?
ABB bietet einen dedizierten Service an. YO/YC-Testeinheit die Betriebssicherheit der Auslösung bei 24–250 V AC/DC mit zyklischen Tests alle 30 Sekunden überprüft .
