Kernvorteile

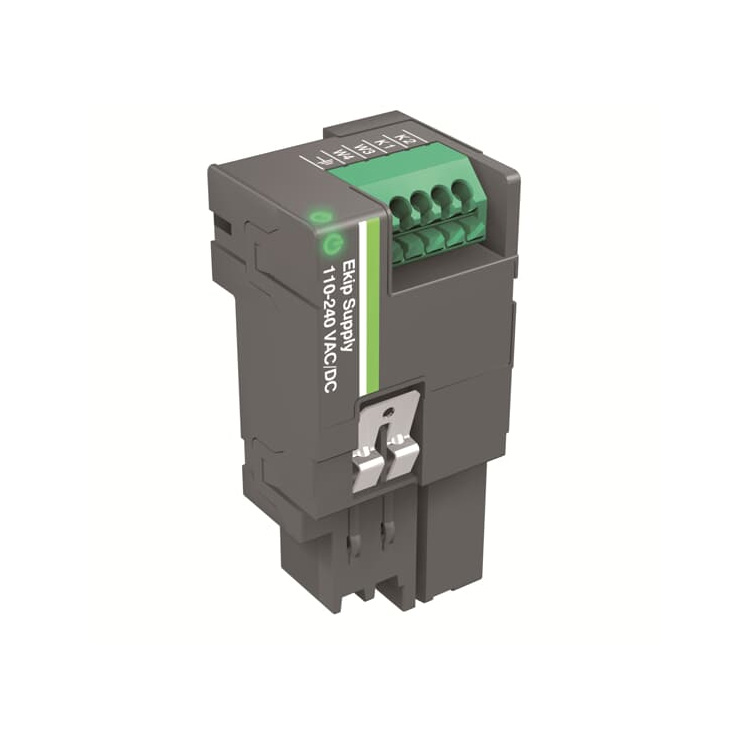

Breiter EingangsspannungsbereichDas Modul akzeptiert Eingangsspannungen von 110–240 V AC/DC und bietet somit außergewöhnliche Flexibilität für verschiedene Stromversorgungsbedingungen. Diese breite Einsatzfähigkeit macht spannungsspezifische Varianten überflüssig und vereinfacht die Beschaffung für globale Projekte..
Unerlässlich für KommunikationsmoduleDie Notstromversorgung ist zwingend erforderlich, wenn Kommunikationsmodule installiert sind, egal ob intern oder extern. Ohne diese Hilfsstromversorgung kann die Notstromauslöseeinheit die Kommunikation mit den Überwachungssystemen nicht aufrechterhalten, wenn der Hauptstromkreis nicht mit Strom versorgt wird..
Nahtlose IntegrationDas Modul wurde speziell für die Leistungsschalterplattformen von ABB entwickelt, wird direkt im Klemmenkasten montiert und ermöglicht die Installation weiterer fortschrittlicher Module. Es kann jederzeit vor Ort installiert werden und eignet sich daher ideal für Systemmodernisierungen und -nachrüstungen..
Umfassende KompatibilitätDas Ekip-Netzteil ist kompatibel mit den Leistungsschaltern der Serien Emax 2 (E1.2, E2.2, E4.2, E6.2) und Tmax XT (XT2, XT4, XT5, XT7, XT7M). Dank dieser umfassenden Kompatibilität kann ein einziger Modultyp mehrere Leistungsschaltergehäuse in einer Anlage versorgen..
Kompakt und leichtMit einem Nettogewicht von nur 0,05 kg und kompakten Abmessungen minimiert das Modul den Platzbedarf und liefert gleichzeitig zuverlässige Energie für kritische Schutz- und Steuergeräte..
Einhaltung von StandardsDas Modul entspricht den IEC-Normen und verfügt über CE-, RoHS-, REACH-, ATEX-, VDE- und WEEE-Zertifizierungen, wodurch die Einhaltung internationaler Vorschriften zur Sicherheit elektrischer Geräte und zum Umweltschutz gewährleistet wird..
Technische Parameter
Anwendungsszenarien
Das ABB Ekip-Netzteil 110-240 VAC/DC ist in verschiedenen industriellen und kommerziellen Stromverteilungssystemen, die einen zuverlässigen Leistungsschalterschutz erfordern, unerlässlich:
Hauptzuleitungsschalter: Versorgt die Ekip-Auslöseeinheiten an den Haupteingangsleistungsschaltern in Niederspannungsschaltanlagen mit Hilfsstrom und gewährleistet so, dass die Schutzfunktionen auch bei spannungsfreiem Hauptstromkreis aktiv bleiben..
Generatorschutz: Ermöglicht die unabhängige Stromversorgung der Schutzrelais an den Leistungsschaltern des Generators und gewährleistet so die kontinuierliche Überwachung und den Schutz während der An- und Abschaltvorgänge des Generators..
Stromverteilung im RechenzentrumUnterstützt kritische Stromverteiler, bei denen die Ekip-Auslöseeinheiten unabhängig vom Laststrom unter Spannung stehen müssen, um einen kontinuierlichen Schutz und die Kommunikation mit den Gebäudeleitsystemen zu gewährleisten..
Industrielle Automatisierungs- und Steuerungssysteme: Bietet zuverlässige Hilfsstromversorgung für Ekip UP-Einheiten und Kommunikationsmodule in automatisierten Fertigungsanlagen und ermöglicht so die Fernüberwachung und -steuerung von Leistungsschaltern.
DC-SammelschieneninstallationenDer breite AC/DC-Eingangsbereich macht das Modul ideal für DC-betriebene Installationen, einschließlich batteriegepufferter Systeme und Anwendungen für erneuerbare Energien..
System-Upgrades und NachrüstungenDie vor Ort installierbare Bauweise ermöglicht die Aufrüstung bestehender Anlagen mit Kommunikationsfunktionen, ohne dass der gesamte Leistungsschalter ausgetauscht werden muss..
Was ist im Lieferumfang enthalten?
Bevor Sie kaufen
LagerstatusAuf Lager – sofort versandbereit.
ZustandNeu und original. Jedes Gerät wird vor dem Versand zu 100 % getestet und verifiziert.
KompatibilitätshinweisDie Stromversorgung Ekip ist erforderlich, wenn Kommunikationsmodule an Leistungsschaltern der Serien Emax 2 oder Tmax XT installiert werden. Für Ekip UP ist ausschließlich die 24–48-V-DC-Version (1SDA074173R1) geeignet.Bitte überprüfen Sie vor der Bestellung Ihr Leitungsschutzschaltermodell und den Typ der Auslöseeinheit.
InstallationDie Installation darf nur von qualifizierten Fachkräften durchgeführt werden. Das Modul wird im Klemmenkasten des Leistungsschalters montiert. Vor der Installation muss sichergestellt werden, dass alle Stromquellen getrennt sind.
Garantie: Es gilt eine Standardgarantie von 12 Monaten, die Material- und Verarbeitungsfehler abdeckt.
Häufig gestellte Fragen
F: Was bedeutet die Modellnummer 1SDA074172R1?
A: Die Teilenummer 1SDA074172R1 ist der spezifische Bestellcode von ABB für das Ekip-Versorgungsmodul mit 110-240V AC/DC-Eingang, kompatibel mit den Leistungsschaltern der Serien Emax 2 E1.2 bis E6.2 und Tmax XT..
F: Was ist die Hauptfunktion des Ekip-Versorgungsmoduls?
A: Die Notstromversorgung stellt Hilfsstrom für die Notstromauslöser und zusätzliche Module bereit, die im Klemmenkasten des Leistungsschalters installiert sind. Sie gewährleistet, dass die Schutz- und Kommunikationsfunktionen auch dann funktionsfähig bleiben, wenn der Hauptstromkreis spannungsfrei ist..
F: Wann ist die Ekip-Lieferung verpflichtend?
A: Die Hilfsstromversorgung ist immer zwingend erforderlich, wenn Kommunikationsmodule installiert sind, egal ob intern oder extern. Ohne sie kann die Auslöseeinheit von Ekip nicht mit den Überwachungssystemen kommunizieren, wenn der Hauptstromkreis nicht mit Strom versorgt wird..
F: Welche Leitungsschutzschalter sind mit diesem Modul kompatibel?
A: Das Ekip-Netzteil 110-240VAC/DC ist kompatibel mit Emax 2-Leistungsschaltern (E1.2, E2.2, E4.2, E6.2) und Tmax XT-Kompaktleistungsschaltern (XT2, XT4, XT5, XT7, XT7M)..
F: Worin besteht der Unterschied zwischen diesem Modul und der 24-48V DC-Version?
A: Die 110–240-V-AC/DC-Version (1SDA074172R1) akzeptiert einen größeren Eingangsspannungsbereich und ist für Standard-Wechselstrom-Hilfsnetzteile geeignet. Die 24–48-V-DC-Version (1SDA074173R1) ist für Niederspannungs-Gleichstromsysteme ausgelegt und die einzige Version, die für Ekip UP geeignet ist..
F: Wie wird das Ekip-Netzteil montiert?
A: Das Modul ist im Klemmenkasten des Leistungsschalters montiert. Es kann jederzeit vor Ort installiert werden und ermöglicht die Installation weiterer fortschrittlicher Module, wie z. B. Kommunikationsschnittstellen..
F: Unterstützt dieses Modul Hot-Swapping?
A: Die Notstromversorgung sollte bei spannungslosem Leistungsschalter installiert werden. Bitte befolgen Sie die Installationsanweisungen von ABB und stellen Sie sicher, dass vor der Installation alle Stromquellen getrennt sind.
F: Wie schnell können Sie dieses Modul versenden?
A: Da es sich um einen Lagerartikel handelt, versenden wir in der Regel innerhalb von 24 Stunden nach Auftragsbestätigung per Expressversand über internationale Anbieter wie DHL oder FedEx.
Empfohlene Modelle
Das ABB Ekip-Netzteil 110-240 VAC/DC ist nahtlos mit folgenden ABB-Komponenten kompatibel:
1SDA074173R1Ekip Supply 24-48V DC-Version, erforderlich für Ekip UP-Anwendungen und geeignet für Niederspannungs-Gleichstrom-Hilfsversorgungen.
1SDA105166R1Ekip Com Modbus RS-485 Kommunikationsmodul für Tmax XT Leistungsschalter, benötigt zum Betrieb das Ekip-Netzteil..
1SDA074158R1Ekip Com Modbus TCP Kommunikationsmodul für Emax 2 Leistungsschalter, ermöglicht Ethernet-basierte Überwachung und Steuerung.
Ekip Touch Trip Unit: Fortschrittliche Schutzauslöseeinheit für Emax 2-Leistungsschalter, die für volle Funktionalität über das Ekip-Netzteil mit Strom versorgt wird..
Ekip UPModulare Schutz- und Steuereinheit, die in jeden Leistungsschalter integriert werden kann und die 24-48V DC Ekip Supply-Version erfordert..
Ekip Connect SoftwareABBs PC-basierte Konfigurationssoftware zur Programmierung von Ekip-Auslöseeinheiten und Kommunikationsmodulen.
