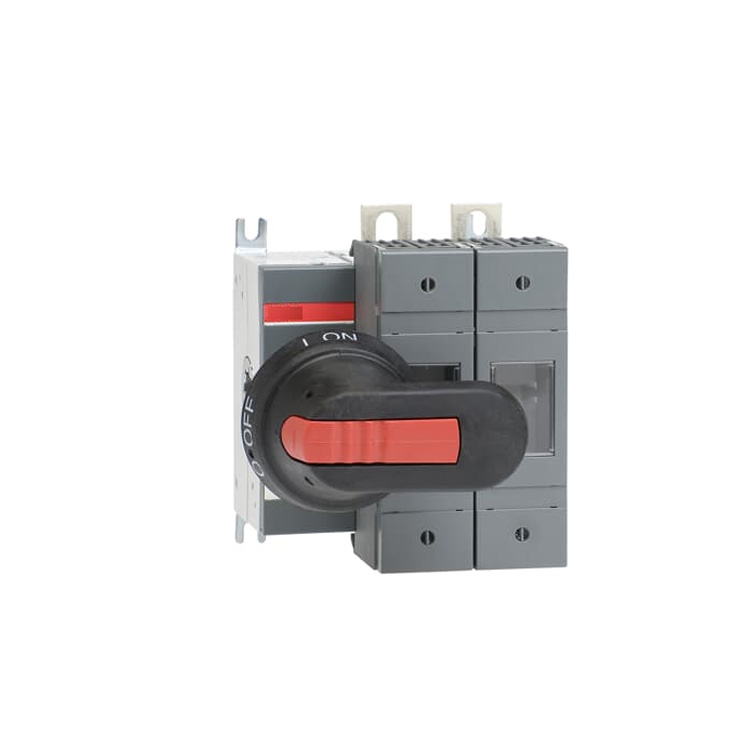

ABB OS160GD02P Sicherungsschalter (1SCA116717R1001)

Kernvorteile

• Umfassender SicherheitsschutzDie OS-Serie verfügt über einen patentierten, bedienerunabhängigen Schnellschaltmechanismus, der zuverlässiges Schalten unabhängig von der Schaltgeschwindigkeit gewährleistet. Die Sicherungsträger sind vollständig nach IP20 geschützt, und die Sicherungsabdeckungen können nicht geöffnet werden, solange sich der Schalter in der EIN-Position befindet, wodurch ein versehentlicher Kontakt mit spannungsführenden Teilen verhindert wird..

• Hohe KurzschlussfestigkeitDer OS160GD02P ist für einen bedingten Bemessungskurzschlussstrom (Iq) von 80 kA und einen Bemessungskurzzeitstrom (Icw) von 5 kA ausgelegt und bietet somit einen robusten Schutz gegen Fehlerströme in anspruchsvollen industriellen Umgebungen..

• Vielseitige MontagemöglichkeitenDer Sicherungsschalter ist sowohl für die Sockelmontage als auch für die DIN-Schienenmontage geeignet. Verstellbare Montagefüße ermöglichen die Montage von oben oder von der Seite. Dank des kompakten, modularen Designs ist eine flexible Installation in verschiedenen Schaltschranklayouts möglich..

• Breiter SpannungsbereichMit einer maximalen Nennbetriebsspannung von 1000 V AC eignet sich der OS160GD02P für ein breites Spektrum industrieller Stromverteilungsanwendungen, von Standard-400-V-Systemen bis hin zu Hochspannungsanlagen..

• Einhaltung der DoppelzertifizierungDie OS-Serie verfügt über IEC- und UL-Zertifizierungen und gewährleistet somit die Einhaltung internationaler Normen wie IEC 60947-3 und IEC 60269-2-1. Diese Doppelzertifizierung vereinfacht die Beschaffung für globale Projekte und sichert eine gleichbleibende Leistung auf verschiedenen Märkten..

• Umfassendes ZubehörsortimentABB bietet eine große Auswahl an Zubehör für die OS-Serie, darunter Verlängerungswellen, Griffe, Hilfskontakte und Klemmenabdeckungen, die kundenspezifische Konfigurationen für spezifische Anwendungsanforderungen ermöglichen..

Technische Parameter

Anwendungsszenarien

Der ABB OS160GD02P ist in verschiedenen industriellen Stromverteilungssystemen, die eine zuverlässige Trennung und einen zuverlässigen Schutz erfordern, unverzichtbar:

• MotorschutzDie OS-Serie eignet sich ideal für Motorschutzanwendungen und bietet sowohl Kurzschlussschutz durch Sicherungseinsätze als auch sichere Trennung für Wartungsarbeiten. Die Sicherungsschalter können als Hauptschalter oder Sicherheitsschalter für Motorstromkreise in Fertigungs- und Verarbeitungsanlagen eingesetzt werden..

• Transformator-IsolationWird zur Trennung von Transformatoren in industriellen Stromverteilungssystemen verwendet, um sichere Wartungsarbeiten und zuverlässigen Schutz vor Fehlerströmen zu gewährleisten..

• Industrielle Schaltschränke: Dient als Haupteingangsschalter oder Verteilerschalter in Schaltschränken und gewährleistet eine zuverlässige Stromkreistrennung und einen Überstromschutz für nachgeschaltete Geräte.

• AntriebssystemeDie Sicherung OS160GD02P wird in ABB-Antriebssystemen ab Juli 2013 als Alternative zur Sicherung 64285165 eingesetzt. Vor dem Austausch wird eine Kompatibilitätsprüfung empfohlen..

• Pumpen- und Lüftersteuerung: Bietet Isolation und Schutz für Pumpen- und Lüftermotorkreise in HLK-Systemen, Wasseraufbereitungsanlagen und industriellen Lüftungsanlagen.

• Anwendungen in der ProzessindustrieGeeignet für Anlagen der chemischen, petrochemischen und Lebensmittelverarbeitung, bei denen eine zuverlässige Stromkreistrennung und ein Kurzschlussschutz für einen sicheren Betrieb unerlässlich sind.

Was ist im Lieferumfang enthalten?

• 1 × ABB OS160GD02P Sicherungsschalter-Trennschalter (1SCA116717R1001)

• Griff und Schaft (standardmäßig enthalten)

• Originale Werksverpackung (Neu & Original)

Bevor Sie kaufen

• LagerstatusAuf Lager – sofort versandbereit.

• ZustandNeu und original. Jedes Gerät wird vor dem Versand zu 100 % getestet und verifiziert.

• Sicherungsglieder nicht enthaltenFür den OS160GD02P werden NH000- oder NH00-Sicherungen benötigt, die separat erhältlich sind. Bitte wählen Sie die für Ihre Anwendung passende Sicherungsnennleistung.

• KompatibilitätshinweisBeim Austausch vorhandener Geräte ist darauf zu achten, dass die Montagekonfiguration und die Griffposition mit Ihrer bestehenden Installation übereinstimmen. Beim Modell OS160GD02P befindet sich der Griff auf der linken Seite der Stangen..

• InstallationDie Installation darf nur von qualifizierten Fachkräften durchgeführt werden. Vor der Installation ist sicherzustellen, dass alle Stromquellen getrennt sind. Beachten Sie die örtlichen Elektrovorschriften und -bestimmungen.

• Garantie: Es gilt eine Standardgarantie von 12 Monaten, die Material- und Verarbeitungsfehler abdeckt.

Häufig gestellte Fragen

F: Was bedeutet die Modellnummer OS160GD02P?
A: Die Modellnummer setzt sich wie folgt zusammen: OS = Sicherungstrennschalter-Serie; 160 = Nennstrom 160 A; G = Frontbetätigter Mechanismus; D = Kompatibilität mit DIN-Standardsicherungen; 02 = 2-polige Ausführung; P = Griff links von den Polen.

F: Welche Sicherungstypen sind mit diesem Schalter kompatibel?
A: Der OS160GD02P ist für NH000- und NH00-Sicherungen gemäß den Normen DIN 43620 und IEC 60269-2-1 ausgelegt..

F: Kann dieser Schalter als Haupttrennschalter verwendet werden?
A: Ja, der OS160GD02P ist sowohl als Hauptschalter als auch als Sicherheitsschalter zugelassen und eignet sich daher als primärer Trennschalter für Geräte oder Verteilerkreise..

F: Welchem ​​maximalen Kurzschlussstrom kann dieser Schalter standhalten?
A: Der Schalter ist für einen bedingten Bemessungskurzschlussstrom (Iq) von 80 kA und einen Bemessungskurzzeitstrom (Icw) von 5 kA unter Nennbedingungen ausgelegt..

F: Sind Griff und Schaft im Lieferumfang dieses Schalters enthalten?
A: Ja, der OS160GD02P verfügt serienmäßig über einen langen Drehgriff und eine lange Welle. Der Griff befindet sich für die Bedienung von vorne auf der linken Seite der Stangen..

F: Welche Montagemöglichkeiten gibt es für diesen Schalter?
A: Der Schalter unterstützt sowohl die Standfußmontage als auch die DIN-Schienenmontage. Er eignet sich für die Sammelschienenmontage, jedoch nicht für die Boden- oder Frontmontage..

F: Wie schnell können Sie dieses Modul versenden?
A: Da es sich um einen Lagerartikel handelt, versenden wir in der Regel innerhalb von 24 Stunden nach Auftragsbestätigung per Expressversand über internationale Anbieter wie DHL oder FedEx.

Empfohlene Modelle

Die ABB OS160GD02P ist nahtlos mit folgenden ABB-Komponenten und -Zubehörteilen kompatibel:

• OS160GD03P (1SCA115399R1001): Dreipolige Ausführung derselben Sicherung für Drehstromanwendungen mit Neutralleitertrennung.

• OHB65J6Schwarzer Ein-/Ausschaltergriff aus Kunststoff für Schalter der Serie OS100-160, der bei Montage in einem Gehäuse Schutzart IP65 bietet..

• OXP6X161Verstellbare Betätigungswelle für Schalter der Serien OS32 bis OS160.

• OA1G10Hilfskontaktblock mit Schnappbefestigung zur Statusanzeige und für Verriegelungsschaltungen.

• OTP16Anschlussabdeckung für Switches der Serie OS160, die zusätzlichen IP20-Schutz für Kabelanschlüsse bietet.

• OZXP6Verlängerungswelle für die Fernbedienung, wenn der Schalter tief in einem Gehäuse montiert ist.
