Kernvorteile
Umfassende FernüberwachungDas Modul ermöglicht das Fernauslesen elektrischer Messwerte der Auslöseeinheit Ekip Touch, einschließlich Strom-, Spannungs-, Leistungs- und Energiedaten. Auch Statusinformationen des Leistungsschalters wie geöffnet/geschlossen/ausgelöst und ein-/ausgefahren können fernüberwacht werden. .
FernsteuerungsfunktionIn Verbindung mit dem entsprechenden Aktormodul ermöglicht Ekip Com Modbus TCP die ferngesteuerte Ausführung von Öffnungs- und Schließbefehlen am Leistungsschalter. Dies ermöglicht die vollständige Fernsteuerung von Leistungsschaltern in automatisierten Stromverteilungssystemen. .
Funktionalität des HTTP-ServersDer integrierte Webserver ermöglicht es dem Bedienpersonal, über einen Standard-Webbrowser durch Eingabe der IP-Adresse des Moduls auf Informationen zu Leistungsschaltern zuzugreifen. Dies bietet eine komfortable, lizenzfreie Methode zur lokalen Überwachung, ohne dass eine spezielle Softwareinstallation erforderlich ist. .
RedundanzunterstützungFür Anwendungen mit hohen Verfügbarkeitsanforderungen kann das entsprechende redundante Modbus-TCP-Modul von Ekip Com parallel zum Standardmodul installiert werden. Diese Redundanz der Kommunikationsschnittstellen gewährleistet die unterbrechungsfreie Anbindung des Überwachungssystems in kritischen Anwendungen wie Raffinerien, Chemieanlagen und Stahlwerken. .
Nahtlose SystemintegrationDas Modul unterstützt die Integration mit dem ABB Ability Electrical Distribution Control System (EDCS) über den Ekip Com Hub und ermöglicht so cloudbasierte vorausschauende Wartung, Energieanalysen und Berichtserstellung. .
Einfache Installation und KonfigurationDie Cartridge-Bauweise ermöglicht die direkte Montage des Moduls am Klemmenkasten ohne Spezialwerkzeug. Die Konfiguration kann über das Display des Auslösegeräts oder über die ABB-Software Ekip Connect erfolgen. .
Technische Parameter
Anwendungsszenarien
Das ABB Ekip Com Modbus TCP-Modul ist in verschiedenen industriellen und kommerziellen Stromverteilungssystemen, die Fernüberwachung und -steuerung erfordern, unverzichtbar:
Stromverteilung im RechenzentrumErmöglicht die Echtzeitüberwachung des Status von Leistungsschaltern und elektrischen Parametern in Stromverteilungseinheiten von Rechenzentren und unterstützt so die vorausschauende Wartung und Energieoptimierung. .
Industrielle Automatisierungssysteme: Integriert Emax 2-Leistungsschalter in Fabrikautomatisierungsnetzwerke zur koordinierten Steuerung und Überwachung in Produktionsanlagen.
Öl- und GasanlagenGewährleistet eine zuverlässige Kommunikation für Leistungsschalter in Raffinerien und petrochemischen Anlagen, wo redundante Kommunikationskonfigurationen einen kontinuierlichen Betrieb sicherstellen. .
GebäudemanagementsystemeVerbindet Leistungsschalter mit Gebäudeautomationsnetzen zur Energieüberwachung und Laststeuerung in gewerblichen und institutionellen Gebäuden.
Cloudbasiertes EnergiemanagementIn Verbindung mit dem Ekip Com Hub ermöglicht das Modul die Anbindung an ABB Ability EDCS für cloudbasierte vorausschauende Wartung, Energieanalysen und Ferndiagnose. .
Smart-Grid-Anwendungen: Unterstützt die Integration von Niederspannungs-Leistungsschaltern in die Smart-Grid-Infrastruktur für eine verbesserte Netztransparenz und -steuerung.
Was ist im Lieferumfang enthalten?
Bevor Sie kaufen
LagerstatusAuf Lager – Sofort versandbereit.
ZustandNeu und original. Jedes Gerät wird vor dem Versand zu 100 % getestet und verifiziert.
Erforderliches ZubehörDas Ekip-Versorgungsmodul wird benötigt, um das Ekip-Com-Modbus-TCP-Modul und die Auslöseeinheit mit 24 V Gleichstrom zu versorgen. Bitte bestellen Sie es separat, falls es noch nicht installiert ist. .
KonfigurationshinweisDas Modul erfordert die Konfiguration der IP-Adresseinstellungen (statisch oder dynamisch) über das Display des Auslösegeräts oder die Ekip Connect Software. Jedes Ekip Touch kann nur mit einem Modul pro Typ ausgestattet werden; zwei Module desselben Modells können nicht gleichzeitig installiert werden. .
SicherheitswarnungDas Modul kann nicht direkt mit dem Internet verbunden werden. Verbinden Sie es ausschließlich mit dedizierten Ethernet-Netzwerken, die über geeignete Sicherheitsvorkehrungen (Firewall usw.) verfügen. .
Garantie: Es gilt eine Standardgarantie von 12 Monaten, die Material- und Verarbeitungsfehler abdeckt.
Häufig gestellte Fragen
F: Was bedeutet die Modellnummer 1SDA074151R1?

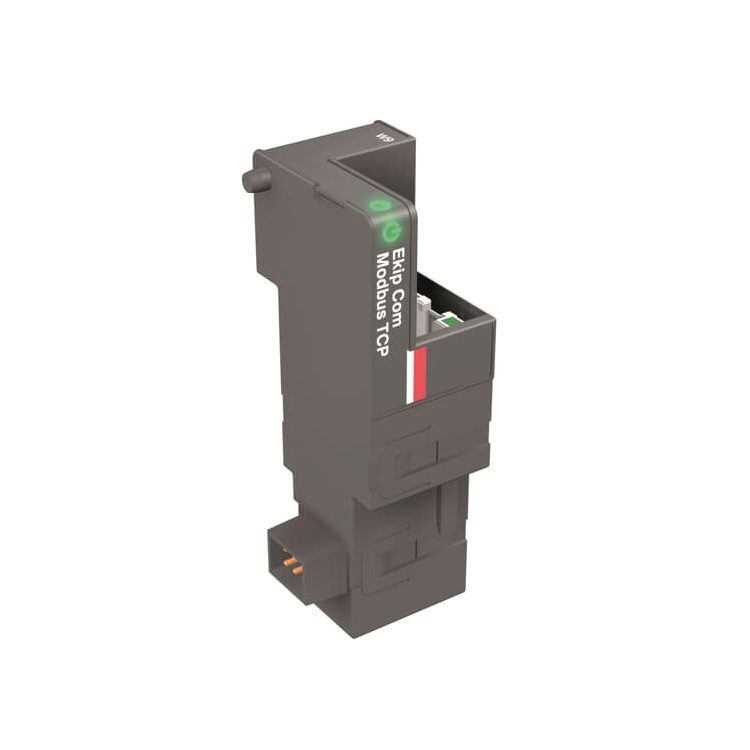

A: Die Teilenummer 1SDA074151R1 ist der spezifische Bestellcode von ABB für das Ekip Com Modbus TCP Kommunikationsmodul, das mit den Leistungsschaltern Emax 2 E1.2 bis E6.2 kompatibel ist. .
F: Was ist die Hauptfunktion des Ekip Com Modbus TCP-Moduls?
A: Das Modul dient als Kommunikationsschnittstelle, die die Auslöseeinheit Ekip Touch des Leistungsschalters über das Modbus-TCP-Protokoll mit einem Ethernet-Netzwerk verbindet. Es ermöglicht die Fernüberwachung von Messwerten und Status, die Fernkonfiguration von Schutzparametern sowie (mit zusätzlichen Modulen) Fernöffnungs- und -schließbefehle. .
F: Welches Zubehör wird mindestens für den Betrieb benötigt?
A: Das Ekip-Versorgungsmodul ist zwingend erforderlich, um sowohl das Ekip-Kommunikationsmodul als auch die Auslöseeinheit mit 24 V Gleichstrom zu versorgen. Ohne diese Stromversorgung kann das Modul nicht funktionieren. .
F: Was ist die maximal unterstützte Ethernet-Kabellänge?
A: Die maximale Kabellänge vom Ekip Com Modbus TCP-Modul zum Netzwerk-Switch beträgt 100 Meter. Für eine zuverlässige Kommunikation ist ein Kategorie-6-S/FTP-Kabel (doppelt geschirmt) erforderlich. .
F: Wie viele Kommunikationsmodule können an einem Leistungsschalter installiert werden?
A: An den Leistungsschaltern Emax 2 E2.2, E4.2 und E6.2 können bis zu drei Kommunikationsmodule gleichzeitig installiert werden. An den Leistungsschaltern E1.2 können bis zu zwei Module installiert werden. Pro Leistungsschalter kann jedoch nur jeweils ein Modul jedes Typs (z. B. ein Ekip Com Modbus TCP) installiert werden. .
F: Kann dieses Modul als Webserver fungieren?
A: Ja, das Ekip Com Modbus TCP verfügt über eine HTTP-Server-Funktionalität. Durch Eingabe der IP-Adresse des Moduls in einen Webbrowser können Bediener im Lesemodus auf die Informationen des Leistungsschalters zugreifen. Fernbefehle und Parameteränderungen können jedoch nicht über die Weboberfläche durchgeführt werden. .
F: Welche Netzwerksicherheitskonfiguration wird empfohlen?
A: Das Modul darf nur an dedizierte Ethernet-Netzwerke mit geeigneten Sicherheitsvorkehrungen wie Firewalls angeschlossen werden. Es darf niemals direkt mit dem Internet verbunden werden. Der Werksleiter ist für die Einrichtung und Aufrechterhaltung geeigneter Cybersicherheitsmaßnahmen verantwortlich. .
F: Wie schnell können Sie dieses Modul versenden?
A: Da es sich um einen Lagerartikel handelt, versenden wir in der Regel innerhalb von 24 Stunden nach Auftragsbestätigung per Expressversand über internationale Anbieter wie DHL oder FedEx.
Empfohlene Modelle
Das ABB Ekip Com Modbus TCP-Modul arbeitet nahtlos mit folgenden ABB-Komponenten zusammen:

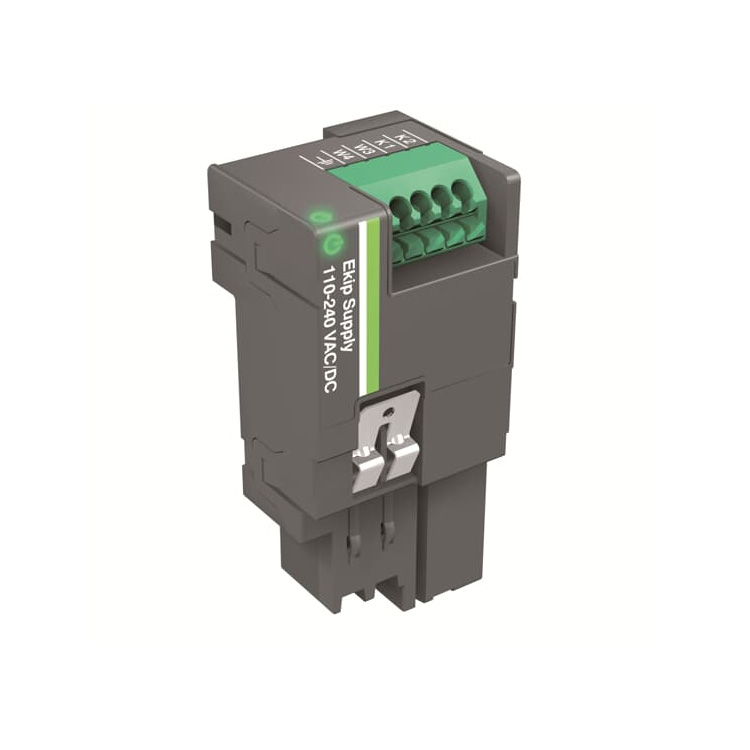

1SDA074172R1: Ekip Supply 110-240V AC/DC Modul, erforderlich zur Bereitstellung von Hilfsstrom für das Kommunikationsmodul und die Auslöseeinheit.
1SDA074173R1Ekip Supply 24-48V DC-Version, für Niederspannungs-Gleichstrom-Hilfsstromanwendungen.
1SDA074158R1Ekip Com Modbus TCP Redundant-Modul für Anwendungen, die redundante Kommunikationsports und erhöhte Systemverfügbarkeit erfordern .
1SDA074152R1Ekip Com Modbus RS-485 Modul für Anwendungen, die serielle Modbus-Kommunikation anstelle von Ethernet nutzen.
1SDA074155R1: Ekip Com Profinet-Modul zur Integration in industrielle PROFINET-Netzwerke.
Ekip Com HubKommunikations-Hub-Modul, das die Anbindung der gesamten Schaltanlage an die ABB Ability EDCS Cloud-Plattform für fortschrittliches Energiemanagement und vorausschauende Wartung ermöglicht. .
Ekip Connect SoftwareDie PC-basierte Konfigurationssoftware von ABB dient zur Einrichtung von IP-Adressen, IEEE-1588-Synchronisierung und anderen erweiterten Modulparametern. .
