Hauptmerkmale
Elektrische Fernschließung – Ermöglicht das Schließen des Leistungsschalters von einem entfernten Bedienfeld, einer SPS oder einem SCADA-System ohne manuelle Intervention
Universelle Spannungskompatibilität – Ausgelegt für Wechsel- und Gleichstromanwendungen bei 110–120 V, vereinfacht die Lagerhaltung und reduziert die Ersatzteilvarianten.
Breites Leistungsschalterkompatibilität – Konzipiert für SACE Emax 2 (E1.2, E2.2, E4.2, E6.2) und Tmax XT7M Rahmen
Werkseitig entwickeltes Zubehör – Direkte Montage am Leistungsschaltermechanismus, keine externen Adapter erforderlich
RoHS-konform – Gemäß EU-Richtlinie 2011/65/EU und Änderung 2015/863
Technische Spezifikationen
Kernvorteile
1. Fernschließfunktion für automatisierte Systeme
Die YC-Auslösung wandelt ein elektrisches Steuersignal in eine mechanische Schließbewegung um und ermöglicht so das ferngesteuerte Schließen des Leistungsschalters von einem Kontrollraum, einer SPS oder einem SCADA-System aus. Dies ist unerlässlich für die automatisierte Umschaltung, die Generatorsynchronisation und die ferngesteuerte Wiederherstellung der Stromversorgung nach Fehlerbehebung. .
2. Universelles AC/DC-Spannungsdesign
Das Bauteil 1SDA073685R1 ist sowohl für 110–120 V Wechselstrom als auch für 110–120 V Gleichstrom geeignet. Dies reduziert die Komplexität der Lagerhaltung und stellt sicher, dass unabhängig von der Steuerstromversorgung in Ihrer Anlage das richtige Ersatzteil verfügbar ist. .
3. Breites Leistungsschalterkompatibilitätsprofil
Eine einzige Teilenummer deckt mehrere Leistungsschalterfamilien ab: die SACE Emax 2-Leistungsschalter (E1.2 bis E6.2) und die Kompaktleistungsschalter Tmax XT7M. Diese Kompatibilität vereinfacht die Wartungsplanung für Anlagen mit unterschiedlichen ABB-Leistungsschalterplattformen. .
4. Unerlässlich für den vollständigen Fernbetrieb
Die YC-Auslösung ist ein Schlüsselelement in automatisierten Stromverteilungssystemen. In Kombination mit der YO-Auslösung (Shunt Opening Release) und dem Federspannmotor (M) ermöglicht sie die vollständige ferngesteuerte Öffnungs- und Schließfunktion des Leistungsschalters. Dies ist eine Voraussetzung für automatisierte Umschaltung, Generatorsynchronisation und Schutzkoordinierungssysteme.
5. Bewährtes OEM-Design
Die YC-Freigabe ist ein werkseitig entwickeltes Zubehörteil von ABB, das speziell für diese Leistungsschalterplattformen konzipiert wurde. Als neues Originalprodukt von ABB gewährleistet es zuverlässige Leistung und erhält die Systemintegrität aufrecht. .
Anwendungen
Die ABB 1SDA073685R1 YC-Version wird in kritischen Stromverteilungs- und Steuerungsanwendungen eingesetzt:
Empfohlene Modelle und zugehöriges Zubehör
NotizDie YC-Veröffentlichung ist die Schließen Spule. Für Fernbedienung ÖffnungDie YO-Shunt-Öffnungsentriegelung ist erforderlich. Beide können für den vollständigen Fernbetrieb zusammen auf demselben Leistungsschalter installiert werden.
Was ist im Lieferumfang enthalten?
Hinweis: Schutzschalter, YO-Öffnungsauslöser, Federspannmotor und Ekip-Auslöseeinheit werden separat verkauft.
Warum bei uns kaufen?
Neu und Original – Original ABB-Werkszubehör
Auf Lager – Versandfertig am selben/nächsten Werktag
Vollständig getestet – Jede Einheit wurde auf ihre Funktionsfähigkeit geprüft.
Garantie inklusive – Kaufen Sie mit Vertrauen
Technische Unterstützung – Unterstützung bei der Sicherungenkompatibilität verfügbar
Häufig gestellte Fragen (FAQ)
Frage 1: Was ist die ABB 1SDA073685R1?

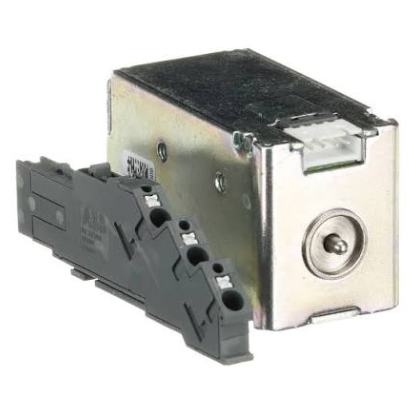

Es handelt sich um einen Shunt-Schließauslöser (YC) für ABB SACE Emax 2 und Tmax XT7M Leistungsschalter. Er ermöglicht das ferngesteuerte elektrische Schließen des Leistungsschalters durch Umwandlung eines Steuersignals in eine mechanische Schließbewegung. .
Frage 2: Worin besteht der Unterschied zwischen YC und YO?
YC (Shunt Closing Release) schließt den Leistungsschalter. YO (Shunt Opening Release) öffnet/löst den Schutzschalter aus. Der 1SDA073685R1 ist ein YC – er schließt der Brecher .
Frage 3: Bei welcher Spannung arbeitet dieser YC-Relais?
Es ist in Betrieb bei 110–120 V Wechsel-/Gleichstrom — die gleiche Spannung für Wechsel- und Gleichstromanwendungen .
Frage 4: Welche Leitungsschutzschalter sind kompatibel?
Es ist für SACE Emax 2 Frames (E1.2, E2.2, E4.2, E6.2) und Tmax XT7M geformte Gehäusebrecher .
Frage 5: Funktioniert diese YC-Version sowohl mit Wechselstrom- als auch mit Gleichstrom-Steuerstrom?
Ja. Die 1SDA073685R1 ist für Folgendes ausgelegt: 110–120 V Wechsel-/Gleichstrom, wobei beide Arten der Steuerstromversorgung mit einer einzigen Teilenummer abgedeckt werden. .
Frage 6: Kann ich sowohl YO als auch YC an denselben Leistungsschalter anschließen?
Ja. Sowohl die YO- (Öffnen) als auch die YC- (Schließen) Auslöser können installiert werden, was in Kombination mit einem Federspannmotor eine vollständige Fernsteuerung des Öffnens und Schließens ermöglicht. .
Frage 7: Handelt es sich um ein Originalprodukt von ABB?
Ja. Das ist ein neu und original ABB-Werkszubehör mit der Katalognummer 1SDA073685R1 .
Frage 8: Welche physikalischen Abmessungen hat es?
Die Nettobreite des Produkts beträgt 105 mm .
Frage 9: Welchen Normen entspricht dieses Produkt?
Die YC-Version entspricht den IEC Standards und ist RoHS-konform gemäß EU-Richtlinie 2011/65/EU und Änderung 2015/863 .
