Technische Spezifikationen
Hinweis: Die Spezifikationen stammen aus der offiziellen Hardware-Dokumentation der I/A-Serie FBM06. Bitte überprüfen Sie stets die Kompatibilität mit Ihrer spezifischen Systemversion und Feldbuskonfiguration.
Hauptmerkmale und Vorteile
Kombinierte Impulseingangs- und Analogausgangsfähigkeit

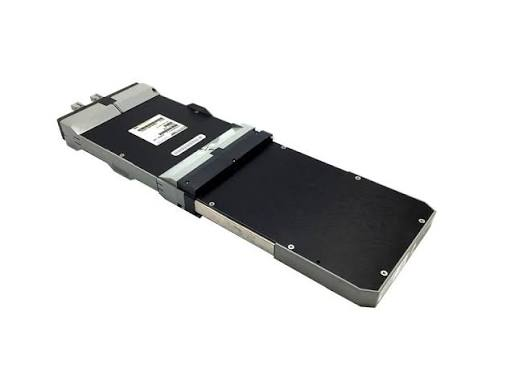

Das FBM06 vereint zwei unterschiedliche Signalverarbeitungsfunktionen auf einem einzigen Modul: Hochgeschwindigkeits-Impulszählung zur Durchfluss- und Geschwindigkeitsmessung sowie einen präzisen 0–20-mA-Ausgang für die analoge Steuerung. Diese Hybridbauweise reduziert die Modulanzahl im Rack, vereinfacht die Verdrahtung und senkt die Gesamtsystemkosten für Anwendungen, die beide Messarten erfordern. .
Hochgeschwindigkeits-Impulserfassung
Bei einer maximalen Eingangsfrequenz von 12.500 HzDer FBM06 erfasst schnell wechselnde Pulssignale verlustfrei und eignet sich daher für die Durchflussmessung in Turbinen, die Drehzahlüberwachung und hochauflösende Zählanwendungen. Softwarekonfigurierbare Konvertierungszeiten ermöglichen es Ingenieuren, das optimale Verhältnis zwischen Auflösung und Aktualisierungsrate für jede Anwendung zu finden. .
Präziser analoger Ausgang mit konfigurierbarer Ausfallsicherheit
Jeder 0–20 mA-Ausgangskanal liefert ±0,05% Genauigkeit Mit 12-Bit-Auflösung und einer maximalen Last von 735 Ω unterstützt das Modul eine kanalweise Ausfallsicherheitskonfiguration (Halten oder Fallback) mit konfigurierbaren Fallback-Daten. Dadurch wird sichergestellt, dass sich die Ausgangsschleifen bei Feldbusfehlern oder Modulaustausch vorhersehbar verhalten. .
Redundante Feldbusarchitektur
Das FBM06 ist unabhängig an den redundanten Feldbus angebunden und stellt so zwei Kommunikationswege zum Steuerungsprozessor bereit. Fällt ein Feldbussegment aus, schaltet das Modul automatisch auf den alternativen Pfad um und gewährleistet so einen kontinuierlichen Datenaustausch ohne Prozessunterbrechung. .
Kanal-zu-Kanal-Isolation
Jeder Eingangs- und Ausgangskanal ist einzeln isoliert und widersteht 600 V Wechselstrom für eine Minute Diese Isolation verhindert, dass Feldfehler, Erdschleifen und elektrisches Rauschen sich zwischen den Kanälen ausbreiten oder vorgelagerte Elektronik beschädigen. .
Unterstützung für Ausgangsbypass
Eine optionale Anschlusskabelbaugruppe bietet integrierte Bypass-Buchsen für jeden Ausgangskanal. Diese Buchsen akzeptieren einen Bypass-Stecker von der Ausgangs-Bypass-Station der I/A-Serie oder einer anderen externen 20-mA-Quelle, sodass die Ausgangssignale während der Wartung oder des Austauschs des Moduls aufrechterhalten werden können – ideal für kritische Regelkreise. .
Empfohlene ähnliche Modelle
Kompatible Komponenten der I/A-Serie:
Feldbus-Kommunikationsmodule: FCM10E, FCM2F2
Feldbus-Erweiterungsmodule: FEM100
Ausgangs-Bypass-Stationen: Zur Unterstützung der Ausgangswartung
Anschlusskabelkonfektionen: Inklusive Bypass-Buchsenoption
Häufig gestellte Fragen (FAQ)
Frage 1: Was ist die Hauptfunktion des Foxboro P0400YG FBM06?
Das FBM06 ist ein Mixed-Signal-Feldbusmodul, das Folgendes kombiniert vier Impulseingangskanäle zur Frequenz-/Zählmessung und vier 0–20 mA analoge Ausgangskanäle zur Ansteuerung von Feldaktoren. Es wandelt Feldsignale in/aus dem redundanten Feldbus um und ermöglicht so die integrierte Durchflussmessung und analoge Steuerung von einem einzigen Modul aus. .
Frage 2: Welche Sensortypen können an die Impulseingänge des FBM06 angeschlossen werden?
Die Impulseingänge empfangen Signale von Wirbelzähler, Turbinenzähler, Halbleiter- oder elektromechanische Kontakteund andere Sensoren mit ähnlichen Impulsausgängen. Die maximale Eingangsfrequenz beträgt 12.500 Hz, mit softwarekonfigurierbaren Konvertierungszeiten von 0,1, 0,2, 0,5 oder 1,0 Sekunden .
Frage 3: Wie hoch ist die Ausgabegenauigkeit und Auflösung des FBM06?
Jeder analoge Ausgangskanal bietet ±0,05 % der Spannweite Genauigkeit (bei 25 °C) mit 12-Bit-Auflösung Und Linearitätsfehler ±0,025%Der Ausgangsstrombereich beträgt 0–20,4 mA Gleichstrom bei einer maximalen Last von 735 Ω. .
Frage 4: Wie handhabt das FBM06 den ausfallsicheren Betrieb?
Das Modul unterstützt eine kanalspezifische Ausfallsicherheitskonfiguration mit Optionen für Halten (letzte Ausgabe beibehalten) oder Zurückgreifen (Ausgabe eines konfigurierten Ausweichwerts) bei Feldbusfehlern. Die Ausweichdaten sind pro Kanal individuell konfigurierbar. .
Frage 5: Wozu dienen die Ausgangs-Bypass-Buchsen?
Die optionale Anschlusskabelbaugruppe verfügt über integrierte Bypass-Buchsen für jeden Ausgangskanal. Diese akzeptieren einen Bypass-Stecker von einer Ausgangs-Bypass-Station der I/A-Serie oder einer externen 20-mA-Quelle, wodurch Ausgangssignale durch … ersetzt werden können. Bei der Wartung oder dem Austausch des Moduls wird die Wartung durchgeführt.—entscheidend für Schleifen, bei denen eine Unterbrechung der Ausgabe nicht akzeptabel ist .
Frage 6: Kann das FBM06 ausgetauscht werden, ohne das System herunterzufahren?
Ja. Das FBM06 unterstützt Hot-Swap-Austausch auf einer unter Spannung stehenden Grundplatte der I/A-Serie. Feldverdrahtung, Strom- und Kommunikationskabel bleiben unberührt, und der redundante Feldbus gewährleistet einen unterbrechungsfreien Kommunikationsvorgang während des Austauschs. .
Frage 7: Welche Isolation bietet das FBM06?
Das Modul hält stand 600 V Wechselstrom für eine Minute zwischen einem beliebigen Kanal und Erde oder zwischen zwei beliebigen Kanälen, ohne Beschädigung. Jeder Kanal ist einzeln isoliert, wodurch Fehlerabschirmung und Störfestigkeit gewährleistet werden. .
Frage 8: Wie hoch ist der Stromverbrauch des FBM06?
Das Modul verbraucht Maximal 15 W (Maximale Wärmeabgabe 12 W) von einer redundanten 26–42-V-Gleichstromversorgung. Die Impulseingangskanäle benötigen eine separate 24-V-Gleichstromversorgung ±10 % bei maximal 30 mA Gleichstrom. .
