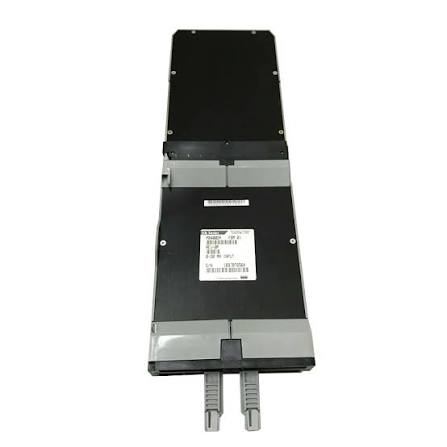

Technische Spezifikationen
Optionen für die Umrechnungszeit (softwarekonfigurierbar)
Datenquelle: Hardware-Spezifikation der I/A-Serie FBM01.
Hauptmerkmale und Vorteile
Acht isolierte analoge Eingangskanäle
Der FBM01 bietet acht vollständig isolierte, unabhängige analoge Eingangskanäle, die jeweils Standard-Gleichstromsignale von 0–20,4 mA verarbeiten. Die Kanalisolation hält einer Spannung von 600 V AC für eine Minute zwischen einem beliebigen Kanal und Erde oder zwischen Kanälen stand und gewährleistet so die Fehlerbegrenzung und den Schutz vor nachgeschalteten Elektronikkomponenten vor elektrischen Fehlern und Erdschleifen auf Feldseite..
Redundante Feldbusarchitektur
Als FBM vom Haupttyp ist das Modul unabhängig an den redundanten Feldbus angeschlossen. Fällt ein Feldbussegment aus, schaltet das Modul automatisch auf den alternativen Pfad um und gewährleistet so einen unterbrechungsfreien Datenaustausch mit dem Steuerungsprozessor..
Softwarekonfigurierbare Auflösung
Das FBM01 unterstützt eine modulweise konfigurierbare analoge Eingangsauflösung, sodass Ingenieure den optimalen Kompromiss zwischen Wandlungsgeschwindigkeit und Messgenauigkeit erzielen können. Vier Wandlungszeiteinstellungen (0,1, 0,2, 0,5 und 1,0 Sekunden) ermöglichen Auflösungen von 12 bis 15 Bit..
Hot-Swap-Fähigkeit
Das Modul ermöglicht das Einsetzen und Entfernen unter Spannung auf einer Grundplatte der I/A-Serie. Techniker können ein defektes Modul austauschen, ohne das Rack abzuschalten oder die Feldverdrahtung zu beeinträchtigen. Dies minimiert die mittlere Reparaturzeit (MTTR) und ermöglicht die Wartung während des laufenden Betriebs..
Integrierte Schleifenstromversorgung für 2-Draht-Sender
Der FBM01 verfügt über eine geregelte 24-V-DC-Schleifenversorgung pro Kanal und ermöglicht so den direkten Anschluss von 2-Draht-4–20-mA-Transmittern ohne separate externe Netzteile. Diese integrierte Bauweise reduziert den externen Verdrahtungsaufwand, die Komplexität der Verkabelung und potenzielle Fehlerquellen..
Robuste Industriekonstruktion
Freigegeben ab Klasse G3 (Hart) Das Modul erfüllt die Umgebungsbedingungen gemäß ISA-Standard S71.04 und eignet sich für Anlagen der chemischen Industrie mit korrosiven Medien, Küstenanlagen und andere anspruchsvolle Industrieumgebungen. Es arbeitet zuverlässig in einem Temperaturbereich von 0 bis 60 °C und einer nicht kondensierenden relativen Luftfeuchtigkeit von 5 bis 95 %..
Empfohlene ähnliche Modelle
Kompatible Komponenten der I/A-Serie:
Feldbus-Kommunikationsmodule: FCM10E, FCM2F2
Feldbus-Erweiterungsmodule: FEM100
Anschlusskabelbaugruppen: SY-Serie Anschlussstecker
Häufig gestellte Fragen (FAQ)
Frage 1: Was ist die Hauptfunktion des Foxboro P0400DA FBM01?
Das FBM01 ist ein 8-Kanal-Analog-Eingangsschnittstellenmodul für die DCS-Serie I/A. Es empfängt 0–20,4 mA Gleichstromsignale von Feldmessumformern und wandelt diese in digitale Daten um, die über den redundanten Feldbus an den Steuerungsprozessor übertragen werden..
Frage 2: Ist der FBM01 mit 4–20 mA-Transmittern kompatibel?
Ja. Jeder Kanal ist für den Anschluss von 2-Draht-4–20-mA-Transmittern sowie von autarken 20-mA-Quellen ausgelegt. Das Modul stellt eine integrierte Schleifenspannung zur Verfügung, um angeschlossene 2-Draht-Transmitter zu versorgen..
Frage 3: Wie hoch ist die Eingangsgenauigkeit und Auflösung des FBM01?
Das Modul bietet ±0,05 % der Spannweite GenauigkeitDie Auflösung ist softwareseitig konfigurierbar: 12 Bit bei einer Konvertierungszeit von 0,1 s, bis zu 15 Bit bei einer Konvertierungszeit von 1,0 s..
Frage 4: Kann das FBM01 ausgetauscht werden, ohne das System herunterzufahren?
Ja. Das FBM01 unterstützt Hot-Swap-Austausch auf einer unter Spannung stehenden Grundplatte der I/A-Serie. Feldverdrahtung, Strom- und Kommunikationskabel bleiben unberührt, und der redundante Feldbus gewährleistet einen unterbrechungsfreien Kommunikationsvorgang während des Austauschs..
Frage 5: Welchen Umweltbedingungen kann das FBM01 standhalten?
Das Modul ist ausgelegt für Klasse G3 (Hart) Umweltbelastung gemäß ISA S71.04. Betriebstemperatur: 0 bis 60 °C, Lagertemperatur: -40 bis +70 °C. Luftfeuchtigkeit: 5 bis 95 % (nicht kondensierend)..
Frage 6: Welche Isolation bietet das FBM01?
Das Modul hält stand 600 V Wechselstrom für eine Minute zwischen einem beliebigen Kanal und Erde oder zwischen zwei beliebigen Kanälen, ohne Beschädigung. Jeder Kanal ist zur Fehlerbegrenzung einzeln isoliert..
Frage 7: Welche Konfigurationsmöglichkeiten bietet der FBM01?
Das Anwendungsprogramm für analoge Eingänge unterstützt drei konfigurierbare Optionen: Auflösung des analogen Eingangs (pro Modul), Feldbus-Umschaltung aktivieren, Und Feldbus-Schaltzeit.
Frage 8: Was ist der maximale Eingangsspannungsbereich des FBM01?
Der Eingangsbereich ist 0 bis 20,4 mA Gleichstrom pro Kanal. Dies bietet einen kleinen Überschuss über dem Standardmaximum von 20 mA für Diagnose- und Fehlererkennungszwecke..
Frage 9: Ist das FBM01 noch erhältlich oder gibt es einen Ersatz?
Das FBM01 ist ein älteres Modul der I/A-Serie. Moderne Alternativen wie das FBM201-Serie werden in neueren EcoStruxure Foxboro DCS-Architekturen eingesetzt. Der FBM01 wird weiterhin in bestehenden I/A-Serien-Installationen unterstützt und ist über Nachrüstanbieter erhältlich..
Frage 10: Wie viele FBM01-Module können pro Grundplatte installiert werden?
Die Anzahl der FBMs pro Grundplatte hängt von der jeweiligen Montagestruktur der I/A-Serie und der Konfiguration des Steuerungsprozessors ab. Beachten Sie das entsprechende Produktdatenblatt der I/A-Serie für das verwendete Gehäuse..
