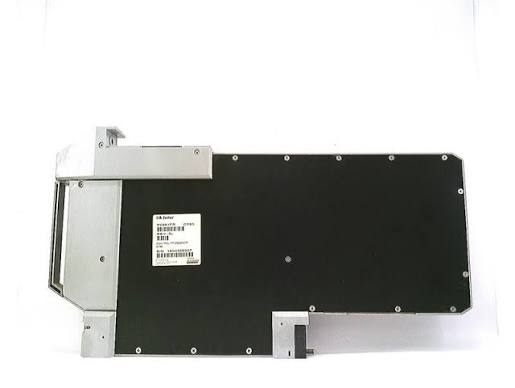

Technische Spezifikationen
Hinweis: Die Spezifikationen können je nach Hardware-Revision variieren. Überprüfen Sie stets die Kompatibilität mit Ihrer spezifischen I/A-Serie-Softwareversion und FBM-Konfiguration.
Hauptmerkmale und Vorteile
Echte fehlertolerante Redundanz mit ruckfreiem Failover
Die herausragende Stärke der CP60 ist ihre 1:1 redundante Hot-Standby-ArchitekturIn einer fehlertoleranten Konfiguration arbeiten zwei Prozessormodule parallel, jedes mit unabhängigen Verbindungen zum Nodebus und Ethernet-Feldbus. Beide Module empfangen und verarbeiten Informationen gleichzeitig und vergleichen kontinuierlich die Kommunikationsnachrichten an ihren externen Schnittstellen. Bei Erkennung eines Fehlers führen beide Module eine Selbstdiagnose durch, um die defekte Einheit zu identifizieren, woraufhin das nicht defekte Modul die Steuerung übernimmt. ohne den normalen Systembetrieb zu beeinträchtigen Dadurch wird sichergestellt, dass der Prozess auch bei Hardwareausfällen nicht unterbrochen wird.
Hochleistungsfähige Steuerungsausführung
Mit einer Blockausführungsrate von 3400 Blöcke/Sekunde und Unterstützung für bis zu 4000 SteuerblöckeDer CP60 liefert den erforderlichen Rechendurchsatz für komplexe Regelungs-, Logik-, Zeit- und sequentielle Steuerungsstrategien. Es verarbeitet kaskadierte PID-Regelkreise, Sicherheitsverriegelungen und Boolesche Logik mit der deterministischen Präzision, die für Steuerungsanwendungen in Raffinerien, Kesseln und chemischen Reaktoren erforderlich ist.
Umfassende E/A- und Gerätekompatibilität
Der CP60 unterstützt ein breites Ökosystem von Geräten der I/A-Serie:
DIN-Schienen-montierte FBMsFBM201, FBM202, FBM203, FBM207, FBM242 und andere
Y-Modul-Formfaktor FBMsFBM01, FBM02 und zugehörige Serien
SpezialgeräteHydrostatische Schnittstelleneinheit (HIU), Massendurchflussmesser, Bedienfeld-Anzeigestationen
Legacy-MigrationUnterstützt DCS-Feldbusmodule für Honeywell TDC 2000/3000, Bailey NET90/INFI90 und Fisher PROVOX-Systeme
Erweiterte Wartungsfunktionen
Der CP60 verfügt über einen versenkter Reset-Knopf an der Vorderseite des Moduls, sodass Techniker den Prozessor manuell neu starten können, ohne ihn aus dem Gehäuse zu entfernen. In redundanten Konfigurationen unterstützt das Modul Live-Hot-Swap-Ersatz auf einer unter Spannung stehenden Rückwandplatine, was Wartungsarbeiten ohne Prozessunterbrechung ermöglicht und die mittlere Reparaturzeit (MTTR) minimiert. .
Robustes Industriedesign
Das Modul bietet 1500 VAC galvanische Trennung zwischen Feldkommunikationsanschlüssen und der internen CPU-Kern-Stromversorgungsschiene, wodurch empfindliche Verarbeitungsschaltungen vor elektrischen Transienten und Erdpotenzialanstiegen geschützt werden. Es ist für den Dauerbetrieb in rauen Industrieumgebungen mit einem Betriebstemperaturbereich von 0 °C bis +60 °C ausgelegt. .
Umfassende Diagnostik-Suite
Das CP60 verwendet drei Arten von Diagnosetests:
Selbsttests beim EinschaltenSequenzielles Testen von Funktionselementen während des Startvorgangs, wobei rote/grüne Indikatoren auf der Vorderseite den Abschlussstatus anzeigen.
Laufzeit- und ÜberwachungstimerprüfungenKontinuierliche Überwachung im Normalbetrieb mit Fehlerbenachrichtigung über Systemmeldungen
Offline-Diagnose: Vorübergehende umfassende Tests zur Isolierung und Bestätigung vermuteter Fehler
Empfohlene ähnliche Modelle
Kompatible Komponenten der I/A-Serie:
Feldbus-Kommunikationsmodule: FCM10E, FCM10Ef
DIN-Feldbus-Konverter: DCM10E, DCM10Ef
Feldbus-IsolatorenFBI10E
MontagevorrichtungenStandard I/A-Seriengehäuse und Rückwandplatinen
NetzteileGeregelte 24-VDC-SELV-Rack-Stromversorgung
Häufig gestellte Fragen (FAQ)
Frage 1: Was ist die Hauptfunktion des Foxboro P0961FR CP60?
Der CP60 ist der zentrale Steuerungsprozessor für einen DCS-Knoten der I/A-Serie. Er führt Regelungs-, Logik-, Zeit- und sequentielle Steuerungsstrategien aus, verwaltet die Datenerfassung und Alarmerkennung über angeschlossene Feldbusmodule (FBMs) und kommuniziert über Nodebus und Ethernet-Feldbus mit Bedienerarbeitsplätzen und anderen Systemknoten. .
Frage 2: Worin besteht der Unterschied zwischen dem CP60 und dem CP60S?
Der CP60 (P0961FR) ist die fehlertolerant Version, bestehend aus zwei Prozessormodulen einfacher Breite, die zur Redundanz parallel arbeiten. CP60S ist die Simplex (nicht fehlertolerant) Version, ein Prozessormodul mit einfacher Breite ohne Redundanzfähigkeit .
Frage 3: Wie erreicht der CP60 Fehlertoleranz?
In einer fehlertoleranten Konfiguration arbeiten zwei CP60-Prozessormodule parallel, jedes mit unabhängigen Verbindungen zum Nodebus und Ethernet-Feldbus. Beide Module empfangen und verarbeiten gleichzeitig Informationen und vergleichen Kommunikationsnachrichten an ihren externen Schnittstellen, um Fehler zu erkennen. Bei Fehlererkennung ermittelt die Selbstdiagnose das defekte Modul, woraufhin das intakte Modul die Steuerung übernimmt. ohne den normalen Systembetrieb zu beeinträchtigen .
Frage 4: Wie viele FBMs kann der CP60 unterstützen?
Der CP60 unterstützt direkt bis zu 32 FBM-Karten auf einer lokalen Backplane. Mit dem Hinzufügen eines FEM100 Feldbus-ErweiterungsmodulDiese Kapazität erweitert sich auf 128 FBMs pro Knoten Einige Quellen nennen maximal 120 FBMs in bestimmten Konfigurationen .
Frage 5: Kann der CP60 ausgetauscht werden, ohne das System herunterzufahren?
Ja, aber nur in redundante gepaarte KonfigurationenDer CP60 unterstützt Hot-Swap (Entnahme/Einfügung im laufenden Betrieb) auf einer unter Spannung stehenden I/A-Serien-Backplane, wenn er als Teil eines fehlertoleranten Paares eingesetzt wird. Bei Simplex-Installationen muss das Rack vor dem Ausbau der Module offline genommen werden.
Frage 6: Welche Arten von FBMs und Geräten unterstützt der CP60?
Der CP60 unterstützt:
DIN-Schienen-montierte FBMs: FBM201, FBM202, FBM203, FBM207 usw.
Y-Modul-Formfaktor FBMs: FBM01, FBM02 usw.
SpezialgeräteHydrostatische Schnittstelleneinheit (HIU), Massendurchflussmesser, Bedienfeld-Anzeigestationen
Legacy-MigrationHoneywell TDC 2000/3000, Bailey NET90/INFI90, Fisher PROVOX über DCS-Feldbusmodule
Hinweis: Der CP60 tut dies nicht Unterstützung für Foxboro-Gaschromatographen, dichte I/O-Systeme oder Geräte mit FBP10/11/12/13/14-Feldbusprozessoren .
Frage 7: Welche Diagnosefunktionen bietet das CP60?
Das CP60 verwendet drei Diagnosemethoden: Selbsttests beim Einschalten (sequenzielle Prüfung von Funktionselementen mit LED-Anzeige auf der Vorderseite), Laufzeit- und Überwachungstimerprüfungen (kontinuierliche Überwachung während des Betriebs mit Systemmeldungen) und Offline-Diagnose (vorübergehende umfassende Prüfung zur Isolierung vermuteter Fehler) .
Frage 8: Welche Firmware-Überlegungen sind für den CP60 wichtig?
Die Kompatibilität der Firmware-Versionen zwischen redundanten CP60-Paaren ist von entscheidender Bedeutung. Dies gilt sowohl für den primären als auch für den Standby-Prozessor. Es müssen exakt identische Firmware-Buildnummern verwendet werden. Vor dem Einschalten des Racks. Eine nicht übereinstimmende Firmware verhindert, dass das Standby-System die Laufzeitdatenbank spiegelt, und kann bei aktiven CPU-Fehlern zu einem Ausfall des Failover-Prozesses führen. Überprüfen Sie stets die Firmware-Kompatibilität mit Ihrer FBM-Bestückung und der Softwareversion der I/A-Serie.
Frage 9: Welche Kommunikationsprotokolle unterstützt der CP60?
Die CP60-Unterstützung 2 Mbps Foxboro Nodebus, 10/100BaseTX Ethernet, RS232 HDLC, Und Modbus RTU/TCP Protokolle Der Ethernet-Feldbus arbeitet mit 10 Mbit/s und unterstützt den globalen Datenaustausch. .
Frage 10: Welche Handbuchreferenz gibt es für den P0961FR?
Der Fehlercode P0961FR ist im Foxboro-Handbuch dokumentiert. PSS 21H-1B7 B4, die detaillierte Spezifikationen, Konfigurationsrichtlinien und Installationsanweisungen für den Control Processor 60 enthält. .
