Produktübersicht

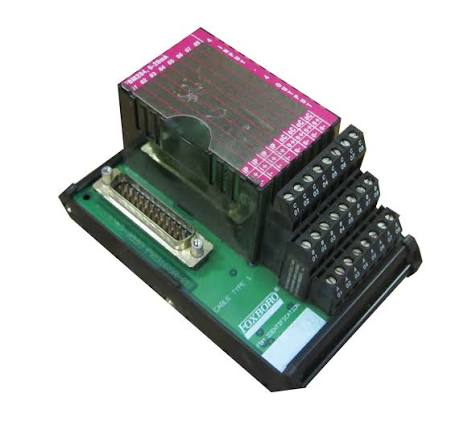

Die Foxboro P0916AG ist eine Kompressionsanschlussbaugruppe Speziell für das analoge I/O-Modul FBM204 der I/A-Serie und der Foxboro Evo-Steuerungssysteme entwickelt, bietet es eine hochzuverlässige und übersichtliche Schnittstelle zur Verdrahtung von 0–20 mA- oder 4–20 mA-Gleichstromsignalen vom Steuerungssystem zu Feldgeräten wie Aktoren, Ventilen und Stellungsreglern. .
Das P0916AG fungiert als passives, auf einer DIN-Schiene montiertes Bauteil und enthält keine internen Schaltkreise oder SignalverarbeitungselektronikDie gesamte Analogsignalwandlung und -verarbeitung erfolgt durch das FBM204-Modul; das P0916AG dient lediglich als physischer Anschlusspunkt für die Feldverdrahtung und als elektrische Schnittstelle zum FBM über ein spezielles Anschlusskabel. .
Der P0916AG wird häufig in der Öl- und Gasindustrie, der chemischen Verarbeitung, der Energieerzeugung und der Wasseraufbereitung als Teil älterer I/A-Serien-Installationen eingesetzt. Notiz: Es handelt sich um ein älteres Bauteil, das über Ersatzteillieferanten nur noch begrenzt verfügbar ist. .
Technische Spezifikationen
Hauptmerkmale und Vorteile
Passive Abschlusskonstruktion
Der P0916AG enthält keine aktive Elektronik Es handelt sich um eine passive Verdrahtungsschnittstelle, die für die Signalverarbeitung vollständig auf dem FBM204-Modul basiert. Diese Konstruktion eliminiert eine potenzielle Fehlerquelle, da keine internen Schaltkreise vorhanden sind, die verschleißen oder Fehlfunktionen aufweisen könnten. .
Kompressionsanschlusstechnologie
Der P0916AG verwendet Kompressionsschraubenklemmen Die Klemmenblöcke sind so konstruiert, dass sie gasdichte und vibrationsfeste Verbindungen gewährleisten, wodurch ein regelmäßiges Nachziehen entfällt. Sie ermöglichen mehrere Steck- und Entnahmezyklen und gewährleisten so die Langlebigkeit von Anlagen mit häufigen Modernisierungen oder Instrumentierungsänderungen. .
Klare Terminalbeschriftung
Die P0916AG-Funktionen deutlich gekennzeichnete Anschlüsse für jeden Eingangs- und Ausgangskanal, wodurch Verdrahtungsfehler bei der Erstinstallation reduziert und Wartungs- und Fehlersuchaktivitäten vereinfacht werden. .
Modulare Architektur für vereinfachte Wartung
Das Modul FBM204 kann ausgetauscht werden, ohne die Feldverdrahtung vom Anschlussblock P0916AG zu trennen. Die Feldverdrahtung bleibt während des Modultauschs am P0916AG angeschlossen, wodurch Ausfallzeiten minimiert und das Risiko von Verdrahtungsfehlern bei Wartungsarbeiten reduziert werden. .
DIN-Schienenmontage
Die P0916AG-Montage erfolgt auf Standard-DIN-SchieneDies ermöglicht eine flexible Platzierung innerhalb des Schaltschranks. Dadurch kann die Anschlussbaugruppe je nach Schaltschranklayout und Platzverhältnissen entweder im Gehäuse oder in einem angrenzenden Gehäuse montiert werden. .
Zertifizierung für explosionsgefährdete Bereiche
Der P0916AG ist UL/UL-C-gelistet zur Verwendung in explosionsgefährdeten Bereichen der Klasse I, Division 2, Gruppen AD, T4 und ist DEMKO-zertifiziert als EEx nA IIC T4 für den Einsatz in explosionsgefährdeten Bereichen der Zone 2 .
DeltaV-Migrationskompatibilität
Die Anschlussbaugruppe P0916AG unterstützt DeltaV Flex.Connect-Lösungen Für die Migration von Foxboro I/A-Systemen auf DeltaV-Systeme. Es ermöglicht eine direkte Verbindung von der I/A-Serie 200-Anschlussbaugruppe zu DeltaV CHARM-Klemmenblöcken für 4–20 mA AI- und AO-Anwendungen. .
Empfohlene ähnliche Modelle
Spezifikationen des kompatiblen FBM204-Moduls:
4 isolierte analoge Eingangskanäle (0–20 mA)
4 isolierte analoge Ausgangskanäle (0–20 mA)
Eingangs-/Ausgangsgenauigkeit: ±0,03 % des Messbereichs
Ausgangslast: maximal 750 Ω
Leistungsaufnahme: maximal 7 W
Häufig gestellte Fragen (FAQ)
Frage 1: Handelt es sich bei dem P0916AG um ein SPS-Modul?
NEIN. Der P0916AG ist ein Feldanschlussbaugruppe (TA) Es handelt sich um eine passive Verdrahtungsschnittstelle, nicht um ein aktives SPS-Modul. Sie enthält keine Verarbeitungselektronik und führt keine Signalwandlung durch. Das Modul FBM204 (P0916DC) ist das eigentliche Feldbusmodul, das analoge Signale verarbeitet. .
Frage 2: Worin besteht der Unterschied zwischen P0916AG und P0916DC?
P0916AG ist die Anschlussbaugruppe (Klemmenblock), der auf einer DIN-Schiene montiert wird und Feldverdrahtungsanschlüsse ermöglicht. P0916DC ist die Typ-1-Anschlusskabel (3 m, 37-poliger D-Sub-Stecker), der die Anschlussbaugruppe P0916AG mit der Modulgrundplatte FBM204 verbindet. Beide werden für eine vollständige Installation benötigt. .
Frage 3: Mit welchem Modul ist das P0916AG kompatibel?
Der P0916AG ist konzipiert speziell für die FBM204 analoges I/O-Modul (4 AI + 4 AO, 0–20 mA). Es ist nicht austauschbar Mit Anschlussbaugruppen für andere FBM-Typen wie FBM201, FBM202 (Thermoelement), FBM203 (RTD) oder digitale I/O-Module. Die Verwendung der falschen Anschlussbaugruppe führt zu Fehlfunktionen am Ausgang oder zu Schäden am Regelkreis. .
Frage 4: Kann ich anstelle des P0916DC ein handelsübliches 37-poliges D-Sub-Kabel verwenden?
NEIN. Das Typ-1-Abschlusskabel (P0916DC/DD/DE) hat spezifische Pinbelegungen Passend zu FBM204 und P0916AG. Standardmäßige 37-polige D-Sub-Kabel haben eine andere Pinbelegung und wird nicht funktionieren — sie können Signalfehler oder Geräteschäden verursachen. .
Frage 5: Ist der P0916AG noch erhältlich?
Der P0916AG ist ein Legacy-Komponente Die Verfügbarkeit über Zubehörhändler ist begrenzt. Die Produktion des Originalherstellers wurde eingestellt. Verfügbar sind in der Regel „Neuware aus Überbeständen“ oder „Neuware aus Originalbeständen“ von autorisierten Händlern. .
Frage 6: Worin besteht der Unterschied zwischen P0916AG und P0916AH?
P0916AG Verwendung Kompressionsschraubenklemmen für die Feldverdrahtung. P0916AH Verwendung RingkabelschuhklemmenBeide sind elektrisch gleichwertig und mit dem FBM204 kompatibel; die Wahl hängt von den Präferenzen bei der Feldverdrahtung ab. .
Frage 7: Bietet der P0916AG eine Isolation?
Das P0916AG selbst ist ein passives Bauteil und bietet keine Isolation. Kanal-zu-Kanal- und Kanal-zu-System-Isolation. Die galvanische Trennung wird durch das Modul FBM204 gewährleistet.Der TA leitet die Signale einfach an das Modul weiter. .
Frage 8: Kann ich den FBM204 im laufenden Betrieb austauschen, ohne die Feldverdrahtung vom P0916AG zu trennen?
Ja. Die modulare Architektur ermöglicht den Austausch des FBM204-Moduls, während die Feldverdrahtung am Anschlussblock P0916AG intakt bleibt. Dies vereinfacht die Wartung und minimiert Ausfallzeiten. .
Frage 9: Über welche Zertifizierungen verfügt der P0916AG?
Der P0916AG ist UL/UL-C-gelistet für explosionsgefährdete Bereiche der Klasse I, Division 2, Gruppen AD, T4 und DEMKO-zertifiziert als EEx nA IIC T4 für Zone 2 potenziell explosionsgefährdete Atmosphären .
Frage 10: Gibt es für dieses Produkt eine Garantie?
Ja. Dieses Angebot beinhaltet ein 1 Jahr Garantie am Anschlussbauteil P0916AG. Bitte prüfen Sie vor dem Kauf die Garantiebedingungen bei Ihrem Lieferanten.
Frage 11: Kann der P0916AG für die DeltaV-Migration verwendet werden?
Ja. Die P0916AG unterstützt DeltaV Flex.Connect-Lösungen Für die Migration von Foxboro I/A-Systemen auf DeltaV-Systeme. Ermöglicht die direkte Verbindung der I/A-Serie 200-Anschlussbaugruppe mit DeltaV CHARM-Klemmenblöcken für 4–20 mA AI- und AO-Anwendungen. .
Frage 12: Was sind typische Anwendungsgebiete für den P0916AG?
Die P0916AG wird als Feldverdrahtungsschnittstelle für FBM204-Module verwendet in: Prozessregelventil-Stellregler in Chemieanlagen analoge Senderanschlüsse in Öl- und Gasanlagen, Kesselregelkreise in Kraftwerken und analoge Messtechnik in Wasseraufbereitungssystemen .
