Technische Spezifikationen
Kompatible Anschlussbaugruppen und Kabel
Hinweis: Das P0916DC-Anschlusskabel ist ein separates Zubehörteil und wird für den Anschluss der Feldverdrahtung an das FBM204-Modul benötigt.
Hauptmerkmale und Vorteile
Kombinierte analoge Eingangs- und Ausgangsfähigkeit
Das FBM204 integriert vier analoge Eingangskanäle und vier analoge Ausgangskanäle Durch die Integration in ein einzelnes Modul wird die Anzahl der Module im Rack reduziert und der Rack-Steckplatzbedarf im Vergleich zu separaten AI- und AO-Karten um etwa die Hälfte gesenkt. Dieses Hybrid-Design vereinfacht die Verkabelung, senkt die Gesamtsystemkosten und spart wertvollen Platz im Rack für zukünftige Erweiterungen. .
Hochpräzise Signalumwandlung
Jeder Eingangs- und Ausgangskanal liefert ±0,03 % der Spannweite Genauigkeit mit 13-Bit-Ausgangsauflösung. Das Modul verwendet Sigma-Delta-Datenkonvertierung pro KanalBereitstellung neuer analoger Eingangsmesswerte alle 25 ms mit einer konfigurierbaren Integrationsperiode zur Entfernung von Prozessrauschen und Netzfrequenzen .
Redundante Feldbusarchitektur
Als FBM vom Haupttyp verbindet sich das Modul unabhängig mit dem redundanter 2-Mbps-FeldbusFällt ein Feldbussegment aus, schaltet das Modul automatisch auf den alternativen Pfad um und gewährleistet so den kontinuierlichen Datenaustausch mit dem Steuerungsprozessor ohne Prozessunterbrechung. .
Konfigurierbares ausfallsicheres Ausgabeverhalten
Das Modul unterstützt eine kanalspezifische Ausfallsicherheitskonfiguration mit Optionen für Halten (letzte Ausgabe beibehalten) oder Zurückgreifen Bei Feldbusfehlern wird ein konfigurierter Ausweichwert ausgegeben. Die Ausweichdaten sind für jeden Ausgabekanal individuell konfigurierbar, um ein vorhersehbares Verhalten der Regelventile auch unter anormalen Bedingungen zu gewährleisten.
Galvanische Trennung zwischen den Kanälen
Jeder Kanal ist einzeln von allen anderen Kanälen und der Erde isoliert. Das Modul hält stand 600 V Wechselstrom für eine Minute Zwischen einem beliebigen Kanal und Masse oder zwischen zwei beliebigen Kanälen kann eine Isolation ohne Beschädigung erfolgen. Diese Isolation verhindert, dass Feldfehler, Erdschleifen und elektrisches Rauschen sich zwischen den Kanälen ausbreiten oder vorgelagerte Elektronik beschädigen. .
HART-Kompatibilität
Die FBM204-Kanäle erfüllen die Impedanzanforderungen für ein hochohmiges HART-Gerät und können in einer HART-Schleife verwendet werden, ohne die HART-Signale zwischen dem Feldgerät und einem Handkommunikator zu stören. Für FoxCom- oder HART-Sender, die als Eingabegeräte verwendet werden, 200-Ω-Inline-Widerstand (P0902VY) muss in Reihe mit dem Sender geschaltet werden. .
Hot-Swap-Fähigkeit
Die FBM204-Unterstützung Live-Einsetzen und -Entfernen Das Modul kann auf einer unter Spannung stehenden Grundplatte der I/A-Serie ausgebaut oder ausgetauscht werden, ohne die Feldgeräteanschlusskabel, die Strom- oder Kommunikationskabel zu entfernen. Dies reduziert die mittlere Reparaturzeit (MTTR) erheblich und ermöglicht die Wartung während des laufenden Betriebs. .
Robuste, kompakte Konstruktion
Das Modul beinhaltet ein kompaktes Design mit einem robusten Gehäuse aus stranggepresstem Aluminium zum Schutz der Schaltkreise. Es ist ausgelegt für Klasse G3 (Hart) Umweltbelastung gemäß ISA S71.04, wodurch es sich für korrosive Chemieanlagen, Küstenanlagen und andere anspruchsvolle Industrieumgebungen eignet. .
Empfohlene ähnliche Modelle
Kompatible Komponenten der I/A-Serie:
Steuerprozessoren: CP60, FCP270, FCP280
Feldbus-Kommunikationsmodule: FCM10E, FCM2F2
Anschlusskabel: P0916DC (Typ-1, 3 m)
Anschlussbaugruppe: P0916AG
Ausgangs-Bypassstation: Zur Unterstützung der Ausgangswartung
Häufig gestellte Fragen (FAQ)
Frage 1: Was ist die Hauptfunktion des Foxboro FBM204 (P0916DC)?

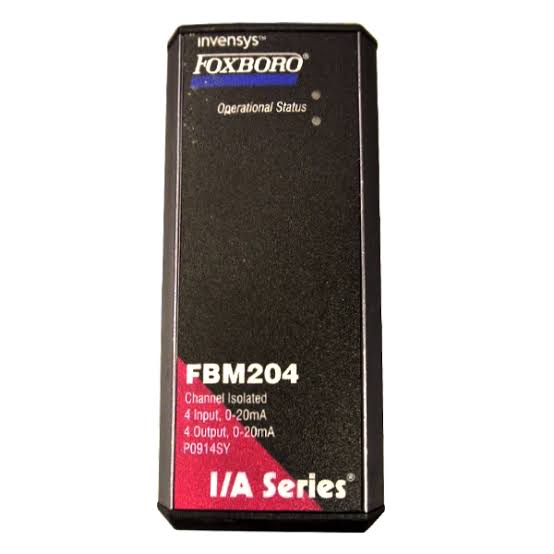

Das FBM204 ist ein gemischtes analoges Eingangs-/Ausgangsmodul für die I/A-Serie und das Foxboro Evo DCS. Es bietet vier analoge 0-20-mA-Eingangskanäle für die Prozessmessung und vier analoge 0-20-mA-Ausgangskanäle zur Ansteuerung von Regelventilen und Aktoren. Die Kommunikation erfolgt über den redundanten 2-Mbps-Feldbus. .
Frage 2: Worin besteht der Unterschied zwischen P0916DC und P0914SY?
P0916DC ist die Teilenummer sowohl für das FBM204-Modul (in einigen Angeboten) als auch für die Typ-1-Anschlusskabelbaugruppe (3 m, 50-poliger D-SUB), die die FBM-Grundplatte mit der Feldverdrahtung verbindet. P0914SY (oder RH914SY) ist die Modul-Teilenummer, die in anderen Katalogen verwendet wird. Bitte prüfen Sie immer bei Ihrem Lieferanten, ob Sie das richtige Modul bestellen. Modul oder die Kabel .
Frage 3: Wie hoch ist die Eingangs- und Ausgangsgenauigkeit des FBM204?
Sowohl Eingangs- als auch Ausgangskanäle bieten ±0,03 % der Spannweite Genauigkeit (einschließlich Linearität) mit einem Genauigkeitstemperaturkoeffizienten von ±50 ppm/°C .
Frage 4: Was ist die maximale Auslastung der Ausgangskanäle?
Jeder Ausgangskanal kann eine maximale Last von 750 ΩWird dieser Grenzwert überschritten, kann der Ausgangsstrom unter den vollen 20-mA-Bereich begrenzt werden. .
Frage 5: Kann der FBM204 mit HART-Transmittern verwendet werden?
Ja. Die Modulkanäle sind elektrisch kompatibel mit HART-Signalen. Für FoxCom- oder HART-Sender, die als solche verwendet werden. Eingabegeräte, A 200-Ω-Inline-Widerstand (P0902VY) muss in Reihe mit dem Sender geschaltet werden. .
Frage 6: Kann das FBM204 ausgetauscht werden, ohne das System herunterzufahren?
Ja. Der FBM204 unterstützt Hot-Swap-Austausch auf einer unter Spannung stehenden Grundplatte der I/A-Serie. Feldverdrahtung, Strom- und Kommunikationskabel bleiben unberührt, und der redundante Feldbus gewährleistet einen unterbrechungsfreien Kommunikationsvorgang während des Austauschs. .
Frage 7: Worin besteht der Unterschied zwischen dem Standard-FBM204 und dem Kompakt-FBM204?
Der Standard FBM204 wird auf einer modularen Grundplatte montiert, die bis zu 4 oder 8 FBMs aufnehmen kann. Kompakt FBM204 Es zeichnet sich durch ein schmaleres Design aus und wird auf einer Compact-200-Basisplatte montiert, die bis zu 16 kompakte FBMs aufnehmen kann. Beide verfügen über die gleiche 4-AI- + 4-AO-Kanalkonfiguration und den gleichen Strombereich von 0–20 mA. .
Frage 8: Welchen Umweltbedingungen kann das FBM204 standhalten?
Das Modul ist ausgelegt für Klasse G3 (Hart) Umweltbelastung gemäß ISA S71.04. Die Betriebstemperatur beträgt -20 °C bis +60 °CLagerung bei -40 °C bis +85 °C. Luftfeuchtigkeit: 5 % bis 95 % (nicht kondensierend). .
Frage 9: Wie hoch ist die Eingangskanalimpedanz des FBM204?
Die Eingangskanalimpedanz beträgt 61,5 Ω nominal .
Frage 10: Über welche Zertifizierungen verfügt das FBM204?
Das FBM204 ist UL/UL-C-gelistet für Klasse I, Gruppe AD, Division 2, T4; DEMKO ATEX-zertifiziert als Ex nA IIC T4 für Zone 2; und erfüllt die Anforderungen der europäischen EMV-Richtlinie (EN61326-1:2013 Klasse A Emissionen, industrielle Störfestigkeit). .
Frage 11: Wird für dieses Modul eine Garantie gewährt?
Ja. Dieses Angebot beinhaltet ein 1 Jahr Garantie auf dem Modul. Überprüfen Sie die Garantiebedingungen vor dem Kauf mit Ihrem Lieferanten.
