Technische Spezifikationen
Kompatibles Zubehör
Hinweis: Das P0916DC-Anschlusskabel ist ein separates Zubehörteil und wird für den Anschluss der Feldverdrahtung an das FBM204-Modul benötigt.
Hauptmerkmale und Vorteile
Kombinierte analoge Eingangs- und Ausgangsfähigkeit

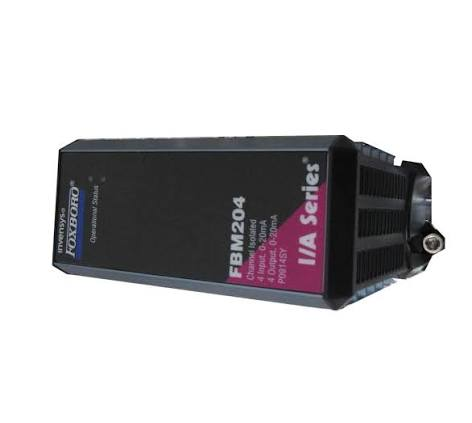

Das FBM204 integriert vier analoge Eingangskanäle und vier analoge Ausgangskanäle Durch die Integration in ein einzelnes, kompaktes Modul wird die Anzahl der Module im Rack reduziert und der Rack-Steckplatzbedarf im Vergleich zu separaten AI- und AO-Karten um etwa die Hälfte gesenkt. Dieses Hybrid-Design vereinfacht die Verkabelung, senkt die Gesamtsystemkosten und spart wertvollen Platz im Rack für zukünftige Erweiterungen. .
Hochpräzise Sigma-Delta-Umwandlung
Jeder Eingangs- und Ausgangskanal liefert ±0,03 % der Spannweite Genauigkeit mit einem Genauigkeitstemperaturkoeffizienten von ±50 ppm/°CDas Modul verwendet unabhängige Sigma-Delta-Datenkonvertierung pro KanalEs liefert alle 25 ms neue analoge Eingangswerte mit einer konfigurierbaren Integrationsperiode, um Prozessrauschen und Netzfrequenzstörungen zu eliminieren. .
Galvanische Trennung zwischen den Kanälen
Jeder der insgesamt acht Kanäle ist einzeln von allen anderen Kanälen und der Masse isoliert. Diese Isolation verhindert, dass sich Erdschleifen, elektrische Fehler im Feld und kanalübergreifende Störungen im System ausbreiten, gewährleistet die Signalintegrität und schützt die vorgelagerte Elektronik. .
HART-Kompatibilität
Die FBM204-Kanäle sind elektrisch kompatibel mit Standard-HART-SignalenDies ermöglicht die digitale Kommunikation mit intelligenten Feldinstrumenten, ohne das analoge Signal zu stören. Für FoxCom- oder HART-Transmitter, die als Eingabegeräte verwendet werden, ist ein 200-Ω-Inline-Widerstand (P0902VY) muss in Reihe mit dem Sender geschaltet werden. .
Konfigurierbares ausfallsicheres Ausgabeverhalten
Das Modul unterstützt eine kanalspezifische Ausfallsicherheitskonfiguration mit Optionen für Halten (letzte Ausgabe beibehalten) oder Zurückgreifen Bei Feldbusfehlern wird ein konfigurierter Ausweichwert ausgegeben. Die Ausweichdaten sind für jeden Ausgabekanal individuell konfigurierbar, um ein vorhersehbares Verhalten der Regelventile auch unter anormalen Bedingungen zu gewährleisten. .
Hot-Swap-Fähigkeit
Die FBM204-Unterstützung Live-Einsetzen und -Entfernen auf einer unter Spannung stehenden Grundplatte der I/A-Serie. Das Modul kann entfernt oder ausgetauscht werden, ohne die Feldverdrahtung, die Stromversorgung oder die Kommunikationskabel zu trennen. Dies reduziert die mittlere Reparaturzeit (MTTR) erheblich und ermöglicht die Wartung während des laufenden Betriebs. .
Robuste, kompakte Konstruktion
Das Modul beinhaltet ein kompaktes Design mit einem robusten Gehäuse aus stranggepresstem Aluminium zum Schutz der Schaltkreise. Es ist ausgelegt für Klasse G3 (Hart) Umweltbelastung gemäß ISA S71.04, wodurch es sich für korrosive Chemieanlagen, Küstenanlagen und andere anspruchsvolle Industrieumgebungen eignet. .
Redundante Feldbusarchitektur
Als FBM vom Haupttyp verbindet sich das Modul unabhängig mit dem redundanter 2-Mbps-FeldbusFällt ein Feldbussegment aus, schaltet das Modul automatisch auf den alternativen Pfad um und gewährleistet so den kontinuierlichen Datenaustausch mit dem Steuerungsprozessor ohne Prozessunterbrechung. .
Empfohlene ähnliche Modelle
Kompatible Komponenten der I/A-Serie:
Steuerprozessoren: CP60, FCP270, FCP280
Feldbus-Kommunikationsmodule: FCM10E, FCM2F2
Anschlusskabel: P0916DC (Typ-1, 3 m)
Anschlussbaugruppe: P0916AG (Kompressions-TA)
Ausgangs-Bypassstation: Zur Unterstützung der Ausgangswartung
Häufig gestellte Fragen (FAQ)
Frage 1: Was ist die Hauptfunktion des Foxboro FBM204 (P0914SY)?
Das FBM204 ist ein gemischtes analoges Eingangs-/Ausgangsmodul für die I/A-Serie und das EcoStruxure Foxboro DCS. Es bietet vier analoge 0-20-mA-Eingangskanäle für die Prozessmessung und vier analoge 0-20-mA-Ausgangskanäle zur Ansteuerung von Regelventilen und Aktoren. Die Kommunikation erfolgt über den redundanten 2-Mbps-Feldbus. .
Frage 2: Wie hoch ist die Eingangs- und Ausgangsgenauigkeit des FBM204?
Sowohl Eingangs- als auch Ausgangskanäle bieten ±0,03 % der Spannweite Genauigkeit (bei 25 °C) mit einem Genauigkeitstemperaturkoeffizienten von ±50 ppm/°C .
Frage 3: Was ist die maximale Auslastung der Ausgangskanäle?
Jeder Ausgangskanal kann eine maximale Last von 750 ΩWird dieser Grenzwert überschritten, kann der Ausgangsstrom unter den vollen 20-mA-Bereich begrenzt werden. .
Frage 4: Kann der FBM204 mit HART-Transmittern verwendet werden?
Ja. Die Modulkanäle sind elektrisch kompatibel mit HART-Signalen. Für FoxCom- oder HART-Sender, die als solche verwendet werden. Eingabegeräte, A 200-Ω-Inline-Widerstand (P0902VY) muss in Reihe mit dem Sender geschaltet werden. .
Frage 5: Worin besteht der Unterschied zwischen P0914SY und P0916DC?
P0914SY ist die Teilenummer für die FBM204 Modul selbst. P0916DC ist die Teilenummer für die Typ-1-Anschlusskabel (3 m, 37-poliger D-Sub-Stecker), der die FBM204-Grundplatte mit der Feldanschlussbaugruppe verbindet. Beide werden für eine vollständige Installation benötigt. .
Frage 6: Kann das FBM204 ausgetauscht werden, ohne das System herunterzufahren?
Ja. Der FBM204 unterstützt Hot-Swap-Austausch auf einer unter Spannung stehenden Grundplatte der I/A-Serie. Feldverdrahtung, Strom- und Kommunikationskabel bleiben unberührt, und der redundante Feldbus gewährleistet einen unterbrechungsfreien Kommunikationsvorgang während des Austauschs. .
Frage 7: Wie wird der Ausfallsicherheitsbetrieb des FBM204 gehandhabt?
Das Modul unterstützt eine kanalspezifische Ausfallsicherheitskonfiguration mit Optionen für Halten (letzte Ausgabe beibehalten) oder Zurückgreifen (Ausgabe eines konfigurierten Ausweichwerts) bei Feldbusfehlern. Die Ausweichdaten sind pro Ausgabekanal individuell konfigurierbar. .
Frage 8: Welchen Umweltbedingungen kann das FBM204 standhalten?
Das Modul ist ausgelegt für Klasse G3 (Hart) Umweltbelastung gemäß ISA S71.04. Die Betriebstemperatur beträgt -20 °C bis +70 °CLagerung bei -40 °C bis +85 °C. Luftfeuchtigkeit: 5 % bis 95 % (nicht kondensierend). .
Frage 9: Wie hoch sind die Eingangsimpedanz und die Ausleserate des FBM204?
Das Modul liefert alle paar Sekunden einen neuen analogen Eingangswert. 25 ms mit unabhängiger Sigma-Delta-Wandlung pro Kanal .
Frage 10: Was sind typische Anwendungsgebiete für das FBM204?
Das Modul wird üblicherweise verwendet für: Prozessregelventil-Stellregler in Chemieanlagen analoge Senderanschlüsse in Öl- und Gasanlagen, Kesselregelkreise in Kraftwerken und analoge Messtechnik in Wasseraufbereitungssystemen .
Frage 11: Wird für dieses Modul eine Garantie gewährt?
Ja. Dieses Angebot beinhaltet ein 1 Jahr Garantie am Modul. Überprüfen Sie die Garantiebedingungen vor dem Kauf mit Ihrem Lieferanten. .
