Produktübersicht

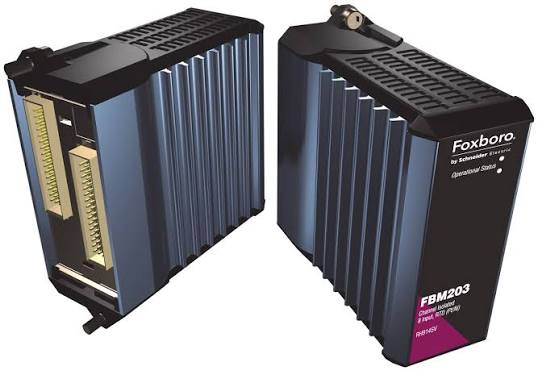

Foxboro FBM203, Teilenummer RH914SV (Legacy P0914SV) ist ein 8-Kanal-RTD-Eingangsschnittstellenmodul aus Platin/Nickel/Kupfer für die I/A-Serie und Foxboro Evo-Leitungssteuerungssysteme. Jeder Eingangskanal akzeptiert einen 2-Draht- oder 3-Draht-RTD-Sensor innerhalb eines 0 bis 320 Ohm Widerstandsbereich. Das Modul führt die erforderliche Signalwandlung durch, um elektrische Widerstandssignale von Feld-RTD-Sensoren an den optional redundanten 2-Mbps-Feldbus anzuschließen. .
Der FBM203 führt ein Anwendungsprogramm für analoge Eingänge aus, das die Umwandlungszeit (pro Modul) und konfigurierbare Optionen bereitstellt für ÄnderungsratengrenzenJeder analoge Eingang ist galvanisch isoliert von anderen Kanälen und Erde, beständig gegen 600 V Wechselstrom für 1 Minute Das Modul findet breite Anwendung in der Öl- und Gasindustrie, der chemischen Verarbeitung, der Energieerzeugung und der Wasseraufbereitung für präzise Temperaturmessanwendungen.
Technische Spezifikationen
Kompatible Anschlussbaugruppen (TAs)
Hinweis: Das P0916DC-Abschlusskabel (3 m) wird benötigt, um DIN-Schienen-montierte TAs mit der FBM-Grundplatte zu verbinden.
Hauptmerkmale und Vorteile
Acht isolierte RTD-Eingangskanäle
Das FBM203 bietet 8 vollständig isolierte, unabhängige RTD-EingangskanäleJeder Kanal ist für Widerstandsthermometer aus Platin, Nickel oder Kupfer geeignet. Die galvanische Trennung pro Kanal hält einer Wechselspannung von 600 V für eine Minute stand und verhindert so die Ausbreitung von Erdschleifen, Feldfehlern und kanalübergreifenden Störungen im System. .
Hochpräzise Sigma-Delta-Umwandlung
Jeder Kanal beinhaltet eine unabhängige Sigma-Delta-Wandler Bereitstellung neuer analoger Eingangswerte alle 25 ms, mit einem konfigurierbarer Integrationszeitraum um Prozessrauschen und Netzfrequenzstörungen zu eliminieren. Diese Architektur bietet ±0,1% AblesegenauigkeitDadurch eignet sich das FBM203 für präzise Temperaturmessungen in kritischen Prozesskreisläufen. .
Funktionsunterstützung der Serie 100 FBM03A
Bei Verwendung mit einem 3-Draht-RTD-Eingang unterstützt der FBM203 die Funktionalität des älteren Modells. 100er-Serie FBM03A Dieses Modul ermöglicht eine schrittweise Migration von älteren I/A-Serien-Installationen, ohne dass die Feldverdrahtung oder die Steuerungsstrategien neu entwickelt werden müssen. .
Redundante Feldbusarchitektur
Das Modul verbindet sich unabhängig mit dem redundanter 2-Mbps-FeldbusWenn ein Feldbuspfad ausfällt oder auf Systemebene umgeschaltet wird, setzt das Modul die Kommunikation über den aktiven Pfad ohne Prozessunterbrechung fort. .
Konfigurierbare Änderungsratenbegrenzungen
Das Anwendungsprogramm für analoge Eingänge bietet Konfigurierbare Optionen für ÄnderungsratenbegrenzungenDies ermöglicht es Ingenieuren, anormale Temperaturabweichungen zu erkennen und durch Rauschen verursachte Fehlalarme in Temperaturüberwachungsanwendungen zu unterdrücken. .
Robuste Industriekonstruktion
Das Modul beinhaltet ein robustes Äußeres aus stranggepresstem Aluminium Zum physischen Schutz von Schaltkreisen. Es ist ausgelegt für Klasse G3 (Hart) Umweltbedingungen gemäß ISA S71.04, geeignet für Anlagen der korrosiven Chemieindustrie, Küstenanlagen und andere anspruchsvolle industrielle Umgebungen .
Mehrere Anschlussmöglichkeiten
Das FBM203 unterstützt beides DIN-Schienen-montierte TAs (Kompressionsschraube oder Ringlasche) und Grundplattenmontierte TAs (Nur FBM203/b/c). Anschlusskabel sind in Längen bis zu … erhältlich. 30 Meter (98 Fuß)ermöglicht flexible Schrankanordnung und Fernmontage von TA-Einheiten .
Empfohlene ähnliche Modelle
Kompatible Komponenten der I/A-Serie:
Steuerprozessoren: CP60, FCP270, FCP280
Anschlusskabel: P0916DC (Typ-1, 3 m)
Anschlussbaugruppen: RH916XJ, RH924WN, P0917JM
Feldbus-Kommunikationsmodule: FCM10E, FCM2F2
Häufig gestellte Fragen (FAQ)
Frage 1: Handelt es sich bei dem P0916DC um das FBM203-Modul?
NEIN. Der P0916DC ist ein Typ-1-Anschlusskabel (3 m, 37-poliger D-Sub-Stecker) zur Verbindung der FBM203-Grundplatte mit einer Feldanschlussbaugruppe. Die Teilenummer des FBM203-Moduls lautet RH914SV. (Ersetzt P0914SV). Vergewissern Sie sich stets, dass Ihr Lieferant den richtigen Artikel liefert. .
Frage 2: Was ist die Hauptfunktion des Foxboro FBM203?
Das FBM203 ist ein 8-Kanal-RTD-Eingangsmodul für die I/A-Serie und das Foxboro Evo DCS. Es empfängt Widerstandssignale von Platin-, Nickel- oder Kupfer-RTD-Sensoren, führt die Signalwandlung durch und überträgt digitalisierte Temperaturdaten über den redundanten Feldbus an den Steuerungsprozessor. .
Frage 3: Welche RTD-Sensortypen unterstützt der FBM203?
Das Modul unterstützt RTD aus Platin, Nickel und Kupfer Sensoren. Jeder Kanal akzeptiert einen 2-adrig oder 3-adrig RTD-Konfiguration innerhalb einer 0 bis 320 Ohm Widerstandsbereich .
Frage 4: Wie hoch ist die Genauigkeit und der Konversionsfaktor des FBM203?
Das Modul bietet ±0,1% Ablesegenauigkeit mit einem Sigma-Delta-Wandler pro Kanal, der alle 24 Stunden neue analoge Eingangswerte liefert 25 ms mit einer konfigurierbaren Integrationsperiode .
Frage 5: Worin besteht der Unterschied zwischen FBM203 und FBM203d?
Der FBM203 akzeptiert 2-adrig oder 3-adrig RTD-Eingänge mit einem Bereich von 0–320 Ω. FBM203d akzeptiert 4-Draht-RTD Nur Eingänge, ebenfalls mit einem Bereich von 0–320 Ω. Der FBM203d wird nur von der I/A-Serie-Software V8.6 bis V8.8 oder Control Core Services V9.0 oder höher unterstützt. .
Frage 6: Welche Anschlussbaugruppen sind mit dem FBM203 kompatibel?
DIN-Schienen-montierte TAs: RH916XJ (Kompressionsschraube, Polyamid) oder P0917JM (Ringlasche, Polyamid). Grundplattenmontierte TA: RH924WN (Druckschraube, PC/ABS) – nur unterstützt von FBM203/b/c .
Frage 7: Wie lang darf das Anschlusskabel maximal sein?
Anschlusskabel sind in Längen bis zu 30 Meter (98 Fuß)Dadurch kann die Anschlussbaugruppe entweder im Gehäuse oder in einem angrenzenden Gehäuse montiert werden. .
Frage 8: Welchen Umweltbedingungen kann das FBM203 standhalten?
Das Modul ist ausgelegt für Klasse G3 (Hart) Umweltbelastung gemäß ISA S71.04. Die Betriebstemperatur beträgt 0 °C bis +60 °C .
Frage 9: Wie hoch ist der Stromverbrauch des FBM203?
Die maximale Leistungsaufnahme beträgt 8,5 W pro nicht fehlertolerantem Modul .
Frage 10: Wird für dieses Modul eine Garantie gewährt?
Ja. Dieses Angebot beinhaltet ein 1 Jahr Garantie auf dem Modul. Überprüfen Sie die Garantiebedingungen vor dem Kauf mit Ihrem Lieferanten.
