Produktübersicht

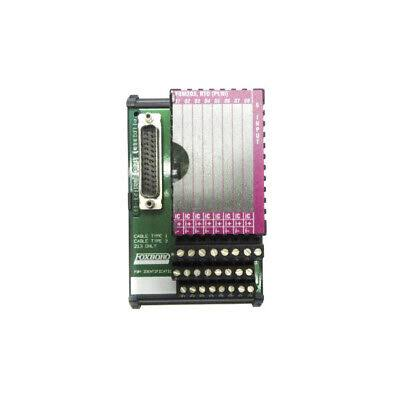

Die Foxboro P0916AE ist eine 8-Kanal-Kompressionsanschlussdose, die für das RTD-Eingangsmodul FBM203 der I/A-Serie und die Foxboro Evo-Leitungssteuerungssysteme entwickelt wurde. Sie bietet sichere, vibrationsfeste Anschlusspunkte für 2- oder 3-Draht-RTD-Sensoren aus Platin, Nickel oder Kupfer. .
Das P0916AE fungiert als passives, auf einer DIN-Schiene montiertes Bauteil und enthält keine interne SignalverarbeitungselektronikDie gesamte RTD-Signalumwandlung und -verarbeitung erfolgt durch das FBM203-Modul; das P0916AE stellt lediglich die physikalische Anschlussschnittstelle zwischen Feldverdrahtung und FBM über ein spezielles Anschlusskabel bereit. .
Der P0916AE ist ein Legacy-Komponente das durch Folgendes ersetzt wurde RH916XJ Und P0916XJ in neueren Katalogen Es ist weiterhin über Zulieferer von Ersatzteilen für bestehende I/A-Serien-Installationen erhältlich. Notiz: Die P0916AE wird auch in DeltaV Flex.Connect-Migrationslösungen als Anschlussbaugruppe zum Verbinden von FBM203 RTD-Eingängen mit DeltaV CHARM-Klemmenblöcken referenziert. .
Technische Spezifikationen
Spezifikationen des kompatiblen FBM203-Moduls
Hinweis: Die Anschlussbaugruppe P0916AE wird für die Feldverdrahtung benötigt, enthält jedoch nicht das Modul FBM203. Beide Komponenten sind für eine vollständige RTD-Eingangsinstallation erforderlich.
Hauptmerkmale und Vorteile
Passive Abschlusskonstruktion
Der P0916AE enthält keine aktive Elektronik Es handelt sich um eine passive Verdrahtungsschnittstelle, die für die Signalverarbeitung vollständig auf dem FBM203-Modul basiert. Diese Konstruktion eliminiert eine potenzielle Fehlerquelle, da keine internen Schaltkreise vorhanden sind, die verschleißen oder Fehlfunktionen aufweisen könnten. .
Kompressionsanschlusstechnologie
Der P0916AE verwendet Kompressionsschraubenklemmen Die Klemmenblöcke sind so konstruiert, dass sie gasdichte und vibrationsfeste Verbindungen gewährleisten, wodurch ein regelmäßiges Nachziehen entfällt. Sie ermöglichen mehrere Steck- und Entnahmezyklen und gewährleisten so die Langlebigkeit von Anlagen mit häufigen Modernisierungen oder Instrumentierungsänderungen. .
2-Draht- und 3-Draht-RTD-Unterstützung
Der P0916AE unterstützt beides 2-Draht- und 3-Draht-RTD-KonfigurationenFür hochpräzise Anwendungen ermöglichen 3-Leiter-Konfigurationen dem FBM203 die Kompensation des Zuleitungswiderstands, wodurch Messfehler aufgrund des Kabelwiderstands eliminiert werden. .
Modulare Architektur für vereinfachte Wartung
Das Modul FBM203 kann ausgetauscht werden, ohne die Feldverdrahtung vom Anschlussblock P0916AE zu trennen. Die Feldverdrahtung bleibt während des Modultauschs am P0916AE angeschlossen, wodurch Ausfallzeiten minimiert und das Risiko von Verdrahtungsfehlern bei Wartungsarbeiten reduziert werden. .
DIN-Schienenmontage
Die P0916AE-Montage erfolgt auf Standard-DIN-SchieneDies ermöglicht eine flexible Platzierung innerhalb des Schaltschranks. Dadurch kann die Anschlussbaugruppe je nach Schaltschranklayout und Platzverhältnissen entweder im Gehäuse oder in einem angrenzenden Gehäuse montiert werden. .
DeltaV-Migrationskompatibilität
Die P0916AE-Abschlussbaugruppe unterstützt DeltaV Flex.Connect-Lösungen Für die Migration von Foxboro I/A-Systemen auf DeltaV-Systeme. Es ermöglicht die direkte Verbindung der I/A-Serie 200-Anschlussbaugruppe mit DeltaV RTD CHARM-Klemmenblöcken für 2- oder 3-Draht-RTD-Anwendungen. .
Robuste Industriekonstruktion
Der P0916AE ist für Klasse G3 (Hart) Umweltbedingungen, geeignet für Anlagen der korrosiven Chemie, Küstenanlagen und andere anspruchsvolle industrielle Umgebungen .
Empfohlene ähnliche Modelle
Spezifikationen des kompatiblen FBM203-Moduls:
8 isolierte RTD-Eingangskanäle
2-Draht- oder 3-Draht-RTD-Konfiguration
Eingangsspannungsbereich: 0 bis 320 Ω
Genauigkeit: ±0,1 % des Messwerts
Sigma-Delta-Umwandlung alle 25 ms
Redundanter 2-Mbps-Feldbus
Häufig gestellte Fragen (FAQ)
Frage 1: Handelt es sich bei dem P0916AE um ein SPS-Modul?
NEIN. Der P0916AE ist ein Abschlussbaugruppe (TA) — eine passive Verdrahtungsschnittstelle, kein aktives SPS-Modul. Sie enthält keine Verarbeitungselektronik und führt keine Signalwandlung durch. FBM203 Modul (RH914SV) ist das eigentliche Feldbusmodul, das RTD-Signale verarbeitet. .
Frage 2: Worin besteht der Unterschied zwischen P0916AE und RH914SV?
P0916AE ist die Anschlussbaugruppe (Klemmenblock), der auf einer DIN-Schiene montiert wird und Feldverdrahtungsanschlüsse für RTD-Sensoren bereitstellt. RH914SV ist die FBM203 Modul selbst – das aktive Feldbusmodul, das die Signalwandlung durchführt und mit dem Steuerungsprozessor kommuniziert. .
Frage 3: Mit welchem Modul ist das P0916AE kompatibel?
Der P0916AE ist konzipiert speziell für die FBM203 RTD-Eingangsmodul (8 Kanäle, 0–320 Ω, 2-Draht/3-Draht-RTD). Es ist nicht austauschbar mit Anschlussbaugruppen für andere FBM-Typen wie FBM201 (Analogeingang), FBM202 (Thermoelement) oder FBM204 (Analog-E/A) .
Frage 4: Unterstützt der P0916AE 4-Draht-RTDs?
NEIN. Die P0916AE unterstützt 2-Draht- und 3-Draht-RTD Nur Konfigurationen. Für 4-Draht-RTD-Anwendungen ist eine andere Anschlussbaugruppe erforderlich. FBM203d Das Modul wird benötigt .
Frage 5: Worin besteht der Unterschied zwischen P0916AE und P0916XJ?
P0916AE ist die Original-Teilenummer für die Kompressionsanschlussbaugruppe für FBM203. RH916XJ (und P0916XJ) ist die Ersatzteilnummer — ein funktional gleichwertiger Ersatz .
Frage 6: Kann ich anstelle des Abschlusskabels ein handelsübliches 37-poliges D-Sub-Kabel verwenden?
NEIN. Das Typ-1-Abschlusskabel (Serie P0916DC/DD/DE) hat spezifische Pinbelegungen Passend zu FBM203 und P0916AE. Standardmäßige 37-polige D-Sub-Kabel haben eine andere Pinbelegung und wird nicht funktionieren — sie können Signalfehler oder Geräteschäden verursachen. .
Frage 7: Ist der P0916AE noch erhältlich?
Der P0916AE ist ein Legacy-Komponente mit begrenzter Verfügbarkeit über Aftermarket-Lieferanten. Es wurde ersetzt durch RH916XJ Und P0916XJ in neueren Katalogen. Die Verfügbarkeit erfolgt in der Regel als „Neuware aus Überbeständen“ oder „Neuware aus Originalbeständen“ von autorisierten Händlern. .
Frage 8: Bietet der P0916AE eine Isolation?
Die P0916AE selbst ist eine passives Bauteil und bietet keine Isolation. Kanal-zu-Kanal- und Kanal-zu-Erde-Verbindungen. Die galvanische Trennung wird durch das Modul FBM203 gewährleistet.die eine Minute lang 600 V Wechselstrom aushält. .
Frage 9: Kann ich den FBM203 im laufenden Betrieb austauschen, ohne die Feldverdrahtung vom P0916AE zu trennen?
Ja. Die modulare Architektur ermöglicht den Austausch des FBM203-Moduls, während die Feldverdrahtung am P0916AE-Anschlussblock intakt bleibt. Dies vereinfacht die Wartung und minimiert Ausfallzeiten. .
Frage 10: Unterstützt der P0916AE die DeltaV-Migration?
Ja. Die P0916AE unterstützt DeltaV Flex.Connect-Lösungen Für die Migration von Foxboro I/A-Systemen auf DeltaV-Systeme. Es ermöglicht die direkte Verbindung der I/A-Serie 200-Anschlussbaugruppe mit DeltaV RTD CHARM-Klemmenblöcken für 2- oder 3-Draht-RTD-Anwendungen. .
Frage 11: Wie ist die Umweltbewertung des P0916AE?
Der P0916AE ist für den Einsatz in Klasse G3 (Hart) Umgebungen gemäß ISA S71.04, geeignet für korrosive Chemieanlagen, Küstenanlagen und andere anspruchsvolle industrielle Umgebungen .
Frage 12: Gibt es für dieses Produkt eine Garantie?
Ja. Dieses Angebot beinhaltet ein 1 Jahr Garantie am Anschlussbauteil P0916AE. Bitte prüfen Sie vor dem Kauf die Garantiebedingungen bei Ihrem Lieferanten.
