Produktspezifikation

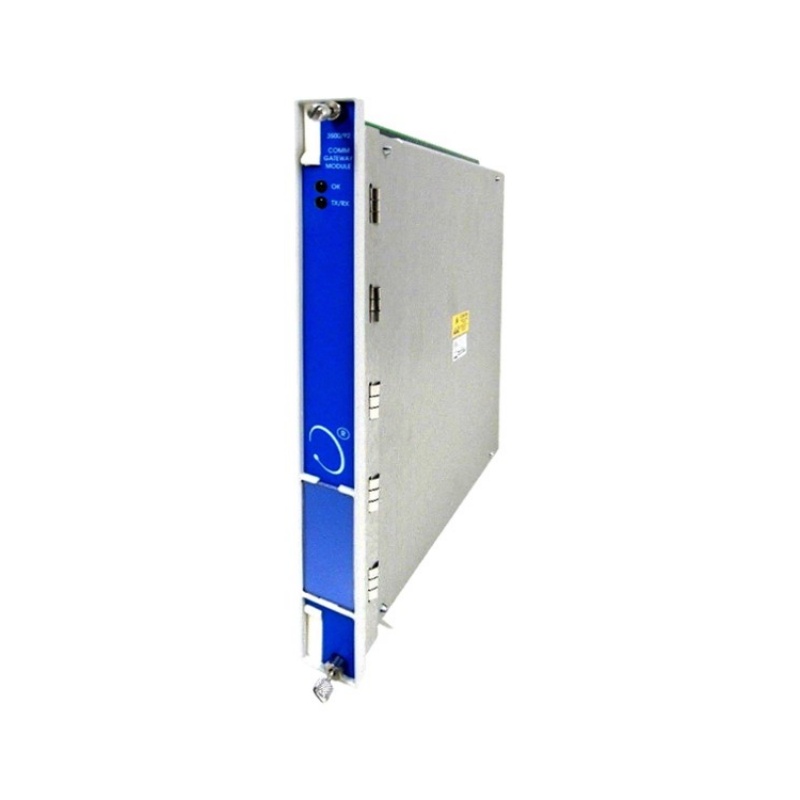

3500/92-02-01-01 Kommunikations-Gateway
Markenname: Bently Nevada
Produktname: 3500/92-02-01-01
Garantie: 1 Jahr
Wichtigste Parameter und Merkmale
Kernmerkmale und Vorteile
Zwei KommunikationskanäleDas Modul bietet simultane Ethernet- und serielle Verbindungen für redundante Datenpfade und unterstützt bis zu 8 gleichzeitige Ethernet-Client-Verbindungen sowie 2 serielle Verbindungen. Dadurch können mehrere Steuerungssysteme und HMI-Workstations gleichzeitig auf Daten zugreifen. .
ProtokollflexibilitätDas Gateway unterstützt mehrere Industrieprotokolle, darunter Modbus TCP/IP, Modbus RTU und DNP3, wodurch der Bedarf an kundenspezifischen Gateways entfällt und die nahtlose Integration mit führenden Automatisierungsplattformen wie Honeywell Experion, Emerson DeltaV, Siemens PCS 7 und Rockwell PlantPAx ermöglicht wird. .
Echtzeit-DatenzugriffDas Modul streamt kontinuierlich Vibrations-, Temperatur-, Geschwindigkeits- und Positionsmesswerte von allen 3500 Überwachungsmodulen mit konfigurierbaren Datenaktualisierungsraten von 1 bis 60 Sekunden. Es kann bis zu 16.000 Variablen pro Sekunde über Ethernet übertragen, ausreichend für die Echtzeitüberwachung von mehr als 20 3500-Racks mit vollen Kanälen. .
Alarm- und EreignisbenachrichtigungKritische Warnmeldungen werden sofort an die Leitstandbediener übermittelt, wodurch vorausschauende Wartungsstrategien ermöglicht werden, die ungeplante Ausfälle reduzieren können. .
Hot-Swap-fähiges DesignDas Modul kann vor Ort ohne Systemabschaltung ausgetauscht werden, wodurch Ausfallzeiten während der Wartung minimiert werden. .
Sichere KommunikationIntegrierte Sicherheitsfunktionen schützen vor unbefugtem Zugriff .
Typische Anwendungen
Das Modell 3500/92-02-01-01 findet breite Anwendung in der Schwerindustrie zur Integration von Maschinenüberwachungsdaten. :
StromerzeugungÜberwachung von Turbogeneratorsätzen in Kombikraftwerken, um eine vorausschauende Wartung zu ermöglichen, die ungeplante Ausfälle reduziert
Öl- und GasverarbeitungIntegration von Kompressor- und Pumpenüberwachungsdaten in zentrale SCADA-Systeme für Offshore-Plattformen und Raffineriebetriebe
Petrochemische HerstellungAnbindung kritischer rotierender Anlagen an DCS-Netzwerke zur Echtzeit-Prozessoptimierung
Stahl- und MetallproduktionVerknüpfung von Walzwerksantrieben und Gebläsesystemen mit Anlagenautomatisierungsnetzwerken
Häufig gestellte Fragen (FAQ)
Frage 1: Was ist die Hauptfunktion des Modells 3500/92-02-01-01?
A: Es handelt sich um ein Kommunikations-Gateway-Modul für das Maschinenschutzsystem 3500. Seine Aufgabe ist es, als Datenbrücke zwischen dem 3500-Rack und externen Steuerungssystemen (DCS, SPS, SCADA) zu dienen, Echtzeit-Maschinenüberwachungsdaten zu erfassen und diese über Ethernet- und serielle Protokolle zu übertragen. .
Frage 2: Welche Kommunikationsprotokolle unterstützt das Modul?
A: Das Modul unterstützt Modbus TCP/IP, Modbus RTU, Und Bently Nevada Proprietary Protocol (für die System-1-Integration) Einige Quellen erwähnen auch die Unterstützung von DNP3. .
Frage 3: Wie viele Client-Verbindungen kann das Modul gleichzeitig unterstützen?
A: Das Modul unterstützt bis zu 8 gleichzeitige Ethernet-Clientverbindungen Und 2 serielle Verbindungendadurch können mehrere Steuerungssysteme und HMI-Arbeitsplätze gleichzeitig auf Daten zugreifen. .
Frage 4: Ist der 3500/92-02-01-01 im laufenden Betrieb austauschbar?
A: Ja. Das Modul kann ausgetauscht werden, ohne das 3500er-System abzuschalten. Dadurch werden Produktionsausfälle und Stillstandszeiten während der Wartung minimiert. .
Frage 5: Was sind die wichtigsten Unterschiede zwischen dem Modell 3500/92 und dem älteren Modell 3500/22?
A: Das 3500/92 ist ein modernes Kommunikationsgateway, das ältere serielle Schnittstellen wie das 3500/22 durch Ethernet-Konnektivität ersetzt. Es ermöglicht die Integration mit Anlagenleitsystemen (DCS), Historian-Systemen und Asset-Management-Plattformen, ohne die Integrität der sicherheitskritischen Schutzlogik zu beeinträchtigen. .
Frage 6: Warum blinken die TX/RX-LEDs an meinem 3500/92 nicht?
A: Vollständig dunkle TX/RX-LEDs deuten typischerweise auf ein Fehler in der physikalischen Schicht Es handelt sich eher nicht um einen Adressierungsfehler auf Anwendungsebene. Erfahrungsgemäß sind über 80 % der unbemerkten Gateway-Probleme auf einfache Verdrahtungsfehler oder falsche Baudraten zurückzuführen. Prüfen Sie die Kabeldurchgängigkeit, verifizieren Sie die RS-485-Abschlusswiderstände (120 Ohm an beiden Enden) und stellen Sie sicher, dass das Hostsystem aktiv Anfragen sendet. .
Frage 7: Was sind häufige Konfigurationsprobleme bei Modbus TCP?
A: Bei Modbus-TCP-Anwendungen sollten Sie den Modbus-Modus, die Startadresse und die Datenlänge sorgfältig prüfen. Fehlercodes wie Siemens MB_Client Status 809B weisen häufig direkt auf Längen- oder Adressierungsfehler hin und nicht auf allgemeine Netzwerkfehler. Stellen Sie sicher, dass IP-Adresse, Port (Standard 502) und Protokollparameter auf der 3500/92- und der SPS/DCS-Seite exakt übereinstimmen. .
Frage 8: Wie hoch ist die maximale Datenübertragungskapazität?
A: Das Gateway kann bis zu 16.000 Variablen pro Sekunde über Ethernetausreichend für die Echtzeitüberwachung von mehr als 20 3500er-Racks mit vollen Kanälen. .
Frage 9: Welchen Rack-Steckplatz benötigt der 3500/92?
A: Das Modul muss Platz belegen Steckplatz 1 (primär) oder Steckplatz 2 (redundant) im 3500-Gehäuse. Es kann nicht in den E/A-Steckplätzen (3–14) installiert werden. .
Frage 10: Können mehrere 3500/92-Module in einem Rack installiert werden?
A: Ja. Mehrere Gateways können in einem Rack installiert werden, wenn Redundanz erforderlich ist oder verschiedene Protokolle gleichzeitig unterstützt werden sollen. In manchen Konfigurationen ist jedoch nur ein aktives Kommunikationsmodul pro Rack zulässig. .
Empfohlene Modelle und verwandte Produkte
Der 3500/92-02-01-01 gehört zur Bentley Nevada 3500-Serie. Nachfolgend sind wichtige verwandte Modelle und kompatible Komponenten aufgeführt:
Das richtige Modell auswählen
Für Standard-Ethernet- und serielle Kommunikationsanforderungen: Der 3500/92-02-01-01 mit dem 133323-01 Die serielle Karte bietet Modbus TCP/IP- und Modbus RTU-Konnektivität.
Für serielle RS-232- oder RS-422-Anforderungen: Wählen Sie die 125736-01 Rückseitiges I/O-Modul anstelle der RS-485-Version .
Für kombinierte Ethernet- und serielle Schnittstellen: Der 136188-01 (Ethernet/RS-232) oder 136188-02 (Ethernet/RS-485) Rückseitenmodule bieten beide Schnittstellentypen. .
Für redundante KonfigurationenInstallieren Sie zwei 3500/92-Module in den Steckplätzen 1 und 2 für den Hot-Standby-Betrieb. .
