Produktspezifikation

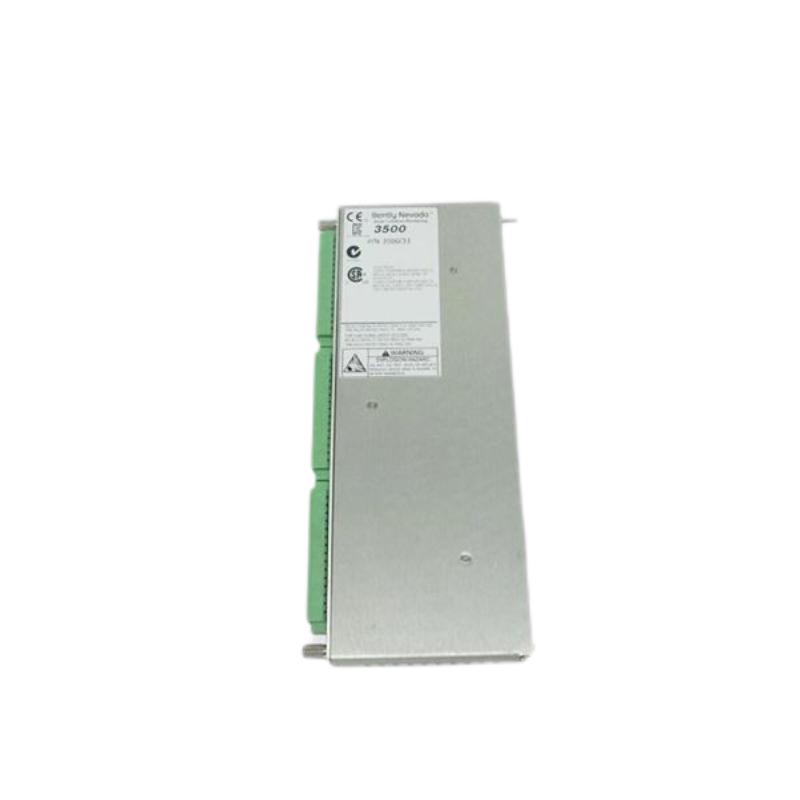

3500/33-01-01 Relaismodul
Markenname: Bently Nevada
Produktname: 3500/33-01-01
Garantie: 1 Jahr
Wichtige Parameter
Kernmerkmale und Vorteile
Flexible und programmierbare LogikJedes der 16 Relais lässt sich per Software mithilfe von UND/ODER-Logik unabhängig programmieren. Als Eingangsquellen können Alarm-/Gefahrenstatus, „Nicht-OK“-Zustände oder Messwerte von beliebigen Überwachungskanälen dienen. Dies ermöglicht komplexe Abstimmungslogiken (z. B. 2-aus-3) für maßgeschneiderte Maschinenschutzstrategien..
Konfigurierbarer ausfallsicherer BetriebDas Modul unterstützt beides Ausfallsicher (Normalerweise unter Spannung, NE) Und nicht ausfallsicher (normalerweise stromlos, ND) Die Modi sind in Vierergruppen konfigurierbar. Dies ist entscheidend für sicherheitsgerichtete Systeme (SIS), bei denen ein Stromausfall eine sichere Abschaltfunktion auslösen muss..
Robustes Industriedesign: Mit dabei epoxidversiegelt Ausgestattet mit Relais und einer integrierten Lichtbogenunterdrückungsschaltung (250 Vrms) ist das Modul so konstruiert, dass es rauen Industrieumgebungen und Vibrationen standhält und so langfristige Kontaktstabilität und Zuverlässigkeit gewährleistet..
Umfassende DiagnostikFrontplatte LEDs Sie liefern eine klare visuelle Statusanzeige für Stromversorgung (OK), Kommunikation (TX/RX) und Alarme einzelner Kanäle und ermöglichen so eine schnelle Fehlerbehebung vor Ort..
Typische Anwendungen
Die 3500/33 ist eine entscheidende Komponente für die Ausführung von Schutzlogik in kritischen rotierenden Maschinen in der Schwerindustrie.:
TurbomaschinenschutzAuslösen der Notabschaltlogik für Dampf- und Gasturbinen, wenn Vibrationen oder Drehzahlen sichere Grenzwerte überschreiten.
Kompressorsteuerung: Durchführung automatisierter Abschaltungen oder Alarme für große Zentrifugalkompressoren in Öl- und Gasanwendungen.
Integration des Sicherheitssystems: Fungiert als letztes Ausgabeelement in Notabschaltsystemen (ESD), indem es physische Verriegelungen auslöst oder Bediener über festverdrahtete Verbindungen alarmiert..
Häufig gestellte Fragen (FAQ)
Frage 1: Was ist die Hauptfunktion des Modells 3500/33-01-01?
A: Es handelt sich um ein 16-Kanal-Relaisausgangsmodul für das Maschinenschutzsystem 3500. Seine Aufgabe ist es, Alarm- und Statussignale von Überwachungsmodulen in physische Relaiskontaktausgänge umzuwandeln, um Alarme auszulösen, Abschaltsequenzen zu initiieren oder externe Geräte zu steuern..
Frage 2: Welche Kommunikationsprotokolle unterstützt das Modul?
A: Das Modul kommuniziert über die Rack-Rückwandplatine mit anderen 3500-Modulen. Es wird mithilfe des 3500 Rack-Konfigurationssoftware (Version 3.3 oder höher) und integriert sich mit System 1 Software für erweiterte Diagnostik.
Frage 3: Ist der 3500/33-01-01 Hot-Swap-fähig?
A: Die Suchergebnisse bestätigen die Hot-Swap-Fähigkeit dieses Moduls nicht explizit. Es wird empfohlen, das Handbuch des Systems 3500 zu konsultieren oder sich bezüglich spezifischer Wartungsanweisungen an Bently Nevada zu wenden.
Frage 4: Worin besteht der Unterschied zwischen der Variante 3500/33-01-01 und anderen Varianten der Variante 3500/33?
A: Der -01-01 Das Suffix kennzeichnet eine Standardkonfiguration mit einem internes Terminierungs-E/A-Modul (149992-01). Andere Varianten können unterschiedliche E/A-Anschlussarten oder behördliche Genehmigungen aufweisen..
F5: Kann ich dieses Modul für Niedrigstromsignale wie SPS-Eingänge verwenden?
A: Die Standardausführung 3500/33-01-01 ist für allgemeine Lasten ausgelegt. Für Signale mit niedrigem Strom (z. B. SPS-Eingänge) ist die spezifische Ausführung erforderlich. Niedrigstrom-Relaisausgangsmodul (PN: 149992-03) sollte als Ersatzteil bestellt werden..
Frage 6: Was sind die wichtigsten Schritte zur Fehlerbehebung, wenn ein Relais nicht funktioniert?
A: Überprüfen Sie die Frontplatte. CH-Alarm-LED Überprüfen Sie für diesen Kanal, ob das Modul das korrekte Alarmsignal empfängt. Überprüfen Sie die Relaiskonfiguration in der 3500 Rack-Konfigurationssoftware. Prüfen Sie die Feldverdrahtung an den Anschlüssen Common, Öffner (NO) und Schließer (NC). Wenn die LED ein Signal anzeigt, der Kontakt aber nicht schaltet, ist das Relais möglicherweise defekt..
Frage 7: Welche Softwareversion wird für die Konfiguration benötigt?
A: Das Modul benötigt 3500 Rack-Konfigurationssoftware Version 3.3 oder höher Und 3500 Datenanzeige-Software Version 1.40 oder höher.
Empfohlene Modelle und verwandte Produkte
Der 3500/33-01-01 gehört zur Bentley Nevada 3500-Serie. Nachfolgend sind wichtige verwandte Modelle und kompatible Komponenten aufgeführt:
Das richtige Modell auswählen
Für Standard-Relaisausgangsanwendungen: Der 3500/33-01-01 bietet 16 Kanäle mit internem Abschlusswiderstand für allgemeine Lasten.
Für Anwendungen mit niedrigen Stromstärken: Wählen Sie die 149992-03 Niedrigstrom-Relaisausgangsmodul zur Ansteuerung von SPS-Eingängen oder anderen Geräten mit geringem Stromverbrauch.
Für komplette Maschinenschutzsysteme: Koppeln Sie das Relaismodul mit 3500/40M oder 3500/42M Schwingungsmonitore und 3500/22M TDI für umfassenden Schutz und Diagnose.
