Produktspezifikation

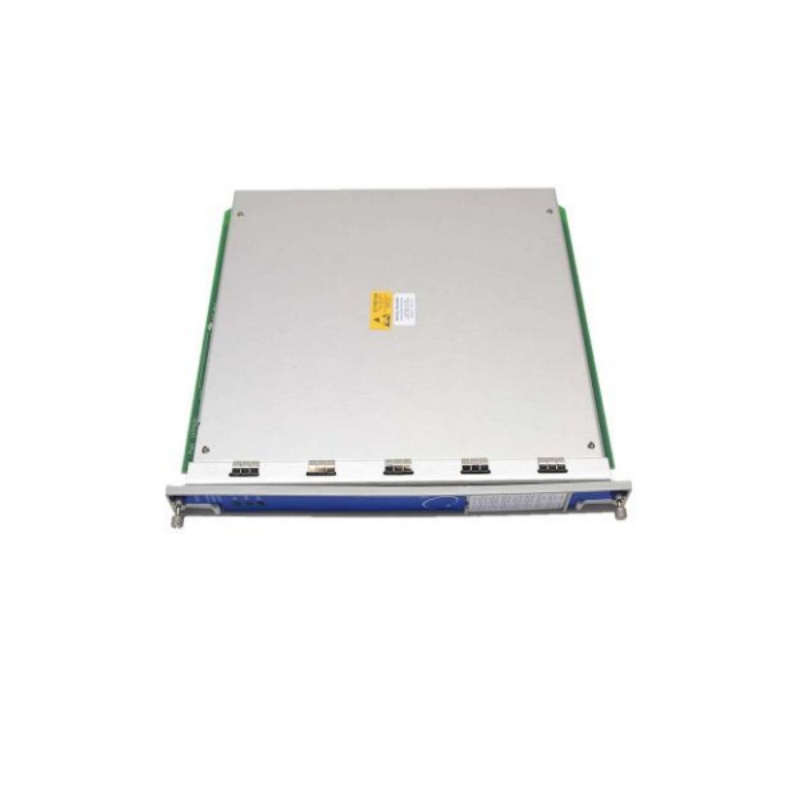

3500/65 145988-02 Temperaturüberwachung
Markenname: Bently Nevada
Produktname: 3500/65 145988-02
Garantie: 1 Jahr
Hauptmerkmale
Kernmerkmale und Vorteile
Hochdichtes 16-Kanal-DesignDas herausragende Merkmal des Moduls ist seine Fähigkeit, bis zu 16 Kanäle mit kritischen thermischen Daten– von Lagerplatten bis zu Statorwicklungen – in einen einzigen, halbhohen Modulsteckplatz. Diese hohe Packungsdichte spart wertvollen Platz im Schaltschrank im Vergleich zu herkömmlichen Überwachungssystemen, die mehrere Module für die gleiche Anzahl von Messpunkten benötigten. .
Flexible gemischte RTD/TC-KonfigurationDer 3500/65 kann so konfiguriert werden, dass er Folgendes akzeptiert Isolierte Thermoelemente, 3-Leiter-RTDs, 4-Leiter-RTDs oder beliebige Kombinationen von TC- und RTD-Eingängen im selben Modulrahmen. Jeder Kanal ist über die 3500 Rack-Konfigurationssoftware unabhängig programmierbar, sodass ein einzelnes Modul unterschiedliche Temperaturmessanforderungen erfüllen kann. .
Programmierbarer AlarmschutzJeder Kanal unterstützt konfigurierbare Alarm- und Gefahrenschwellenwerte Der Einstellbereich liegt zwischen 0 und 100 % des Messbereichsendwertes (begrenzt durch die Sensorreichweite). Die Alarmgenauigkeit beträgt maximal 0,13 % des Sollwerts. Konfigurierbare Zeitverzögerungen (1–60 Sekunden) verhindern Fehlauslösungen und gewährleisten gleichzeitig einen zuverlässigen Maschinenschutz. .
Kaltstellenkompensation für ThermoelementeFür Thermoelementmessungen beinhaltet das Modul ein Kaltstellenkompensationssensor Genauigkeit von ±2 °C bei +25 °C, gewährleistet präzise Temperaturmessungen ohne externe Kompensationshardware. .
TMR-KonfigurationsunterstützungIn dreifach modularen redundanten (TMR) Konfigurationen können Temperaturmonitore installiert werden in Gruppen von 3 nebeneinanderliegenden MonitorenDas System nutzt zwei Arten von Abstimmungsverfahren, um einen präzisen Betrieb zu gewährleisten und Ausfälle einzelner Komponenten zu vermeiden, wodurch es sich für sicherheitsrelevante Anwendungen gemäß SIL eignet. .
Typische Anwendungen
Das Modell 3500/65 findet breite Anwendung in der kontinuierlichen Temperaturüberwachung und zum Schutz in der Schwerindustrie. :
StromerzeugungÜberwachung der Lagertemperatur und der Statorwicklung bei Dampfturbinen, Gasturbinen und Generatoren
Öl und GasTemperaturüberwachung von Lagern und Dichtungen an Zentrifugalkompressoren, Expandern, Pumpen und Ventilatoren in Raffinerien und Offshore-Plattformen
Metallurgie & ZementTemperaturüberwachung kritischer Komponenten an Walzwerken, Gebläsen und Mühlen
Chemie & PapierTemperaturüberwachung großer rotierender Maschinen in der chemischen Verarbeitung und in Zellstoff-/Papierfabriken
Häufig gestellte Fragen (FAQ)
Frage 1: Worin besteht der Unterschied zwischen 145988-01 und 145988-02?
A: Der 145988-02 ist die aktuelle Serienversion, während die 145988-01 Es handelt sich um eine ältere Hardwareversion, die ausläuft. Beide Versionen verfügen über dieselbe Kernfunktion zur 16-Kanal-Temperaturüberwachung. Bei der Bestellung muss die vollständige Teilenummer den Suffix für die Anschlussoption enthalten (z. B. -01-00 für internen Anschluss), um die Lieferung der korrekten E/A-Konfiguration sicherzustellen. .
Frage 2: Kann das Modell 3500/65 sowohl Thermoelemente als auch RTDs gleichzeitig überwachen?
A: Ja. Mithilfe der Konfigurationssoftware 3500 kann jeder der 16 Kanäle unabhängig voneinander so programmiert werden, dass er entweder Standard-RTD-Eingänge oder verschiedene Thermoelementtypen (J, K, E, T usw.) oder eine Mischung aus beidem im selben Modul akzeptiert. .
Frage 3: Ist das Modul im laufenden Betrieb austauschbar?
A: Ja, die 3500er-Serie unterstützt Heißes Einführen/EntfernenDas Modul 3500/65 kann ausgebaut und ersetzt werden, ohne das gesamte Rack abzuschalten. Beachten Sie jedoch stets die spezifischen Sicherheitsvorschriften Ihres Standorts bezüglich Maschinenschutzsystemen und erwägen Sie, die zugehörigen Verriegelungen vor dem Austausch zu überbrücken. .
Frage 4: Was sollte ich überprüfen, wenn die OK-LED auf der Vorderseite aus ist?
A: Wenn die OK-LED aus ist, überprüfen Sie den Verbindungsstatus des E/A-Moduls und der Rückwand. Bei ungewöhnlich hohen Temperaturmesswerten prüfen Sie den Widerstand der Sensorleitungen und stellen Sie sicher, dass die Sensoreinstellung in der Konfigurationssoftware mit dem angeschlossenen Sensor kompatibel ist. .
Frage 5: Muss das Modul kalibriert werden?
A: Nein. Laut Datenblatt, Es ist keine Kalibrierung erforderlich.Der Messbereich jedes Kanals wird vor Ort über die Konfigurationssoftware 3500 eingestellt. Das Modul hält die spezifizierte Genauigkeit ohne regelmäßige Kalibrierung vor Ort aufrecht. .
Frage 6: Was sind die wichtigsten LED-Anzeigen am Modul?
A: Das Modul verfügt über drei LEDs an der Vorderseite: OK (zeigt ordnungsgemäße Funktion an), TX/RX (kennzeichnet die Kommunikation mit anderen Modulen im 3500er Rack), und Bypass (zeigt an, dass sich der Monitor im Bypass-Modus befindet) .
Frage 7: Welche Wartungsarbeiten werden für die Kaltstellenkompensation empfohlen?
A: Überprüfen Sie regelmäßig die Genauigkeit der KaltstellenkompensationDies gilt insbesondere bei starken Schwankungen der Umgebungstemperatur. Wenn die Bypass-LED leuchtet, ist die Alarmfunktion deaktiviert; der Überwachungsmodus sollte nach Wartungsarbeiten umgehend wiederhergestellt werden. .
Empfohlene Modelle und verwandte Produkte
Das Modell 3500/65 145988-02 ist Teil des Maschinenschutzsystems der Serie 3500. Nachfolgend sind verwandte Modelle und Komponenten aufgeführt:
Das richtige Modell auswählen
Für die Temperaturüberwachung mit hoher Dichte: Der 145988-02 (3500/65) ist die richtige Wahl, da sie 16 RTD/TC-Eingangskanäle in einem einzigen Modulsteckplatz bietet. .
Für Anwendungen mit geringer Kanalanzahl: Der 3500/60 (4-Kanal) kann kostengünstiger sein, wenn nur wenige Temperaturpunkte überwacht werden müssen, allerdings kann es ohne Neukonfiguration nicht direkt durch das /65 ersetzt werden. .
Für die vollständige SystemmontageStellen Sie sicher, dass Sie die passenden Artikel bestellen. 172109-01 E/A-Modul zusammen mit der Hauptkarte für ordnungsgemäße Feldverdrahtungsanschlüsse .
