Produktspezifikation

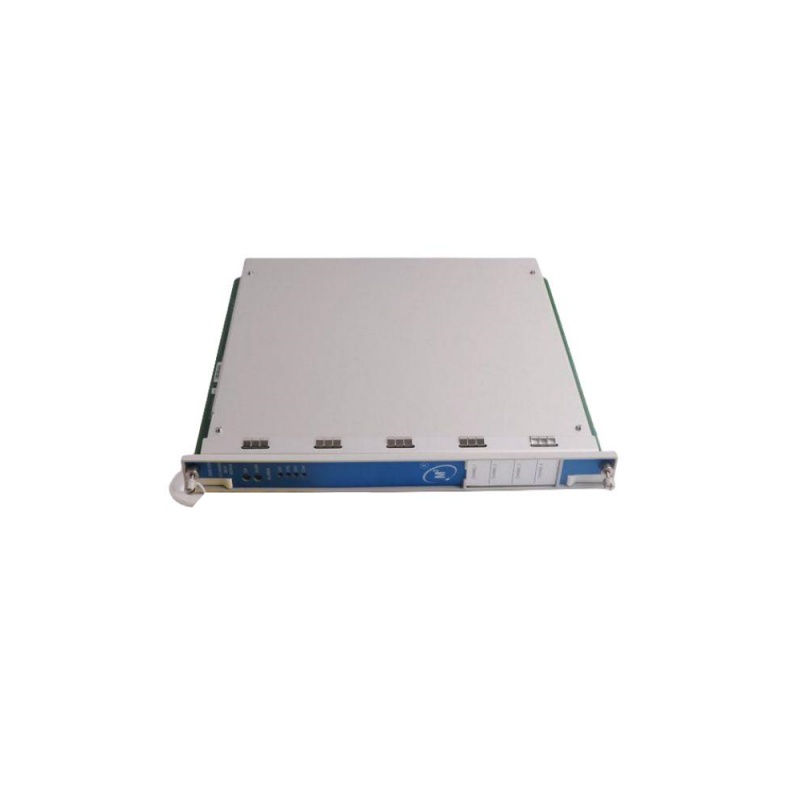

3500/40M 140734-01 Näherungssensor
Markenname: Bently Nevada
Produktname: 3500/40M 140734-01
Garantie: 1 Jahr
Hauptparameter
Kernmerkmale und Vorteile
Vier unabhängige Kanäle mit PaarkonfigurationDas Modul verfügt über vier Eingangskanäle für Näherungssensoren, die paarweise konfiguriert sind (Kanäle 1 und 2 bilden eine Gruppe, Kanäle 3 und 4 eine andere). Jedes Paar kann unabhängig für verschiedene Messfunktionen programmiert werden, sodass ein einzelnes Modul beispielsweise gleichzeitig radiale Schwingungen über ein Paar und die Schubposition über das andere Paar überwachen kann. .
Umfassendes MesssystemZu den unterstützten Messfunktionen gehören die radiale Wellenschwingung (X/Y-Achse), die axiale Schubposition, die differentielle Ausdehnung (Rotor-Gehäuse-Wachstum), die Wellenexzentrizität und REBAM® (Rolling Element Bearing Activity Monitoring) zur Zustandsbewertung von Wälzlagern. .
Programmierbarer AlarmschutzJeder Kanal ist über die 3500 Rack-Konfigurationssoftware unabhängig konfigurierbar. Die verarbeiteten Signale werden mit benutzerprogrammierbaren Alarm- und Gefahrenschwellenwerten mit konfigurierbaren Zeitverzögerungen (1–60 Sekunden) verglichen, um Fehlauslösungen zu vermeiden und gleichzeitig einen zuverlässigen Maschinenschutz zu gewährleisten. .
Gepufferte WandlerausgängeDie BNC-Anschlüsse an der Vorderseite bieten gepufferte, kurzschlussgeschützte Wandlersignalausgänge für jeden Kanal. Dies ermöglicht den Anschluss tragbarer Diagnosegeräte oder Oszilloskope zur externen Signalanalyse, ohne die Überwachungsfunktion zu unterbrechen. .
Hot-Swap-Fähigkeit bei SystemverfügbarkeitDas Modul unterstützt Hot-Swapping. Während des Austauschs sind die zugehörigen Mess- und Schutzfunktionen vorübergehend deaktiviert, die übrigen Module im Rack arbeiten jedoch weiterhin normal. Für kritische Anwendungen wird empfohlen, die zugehörigen Verriegelungen vor dem Austausch zu überbrücken, um unbeabsichtigte Auslösungen zu verhindern. .
Typische Anwendungen
Die 3500/40M wird in der Schwerindustrie häufig zum kontinuierlichen Maschinenschutz eingesetzt. :
StromerzeugungDampfturbinen, Gasturbinen und Generatoren
Öl und GasZentrifugalkompressoren, Pumpen und Ventilatoren in Raffinerien und Offshore-Plattformen
PetrochemischeKritische rotierende Anlagen in Chemie- und Petrochemieanlagen
SchwerindustrieGroße Motoren, Getriebe und Gebläse in Stahlwerken, Zellstoff- und Papierfabriken sowie im Bergbau
Häufig gestellte Fragen (FAQ)
Frage 1: Worin besteht der Unterschied zwischen 140734-01 und 140734-00?
A: Beide sind 3500/40M-Vierkanalmonitore mit identischen Kernfunktionen. Der Unterschied im Suffix kennzeichnet üblicherweise die Hardware-Charge oder eine kleinere Revision. In den meisten Fällen sind sie austauschbar, dennoch sollten Sie die Hardware-Versionsnummer auf dem Moduletikett überprüfen und die Kompatibilität der Konfigurationssoftware sicherstellen. .
Frage 2: Kann die 3500/40M 140734-01 die ältere Nicht-M-Serie 3500/40 (125680-01) direkt ersetzen?
A: NEIN. Das Modul der M-Serie kann das ältere Modul 3500/40 (ohne M-Serie) nicht direkt ersetzen. Ein Firmware-Upgrade für das Rack ist zwingend erforderlich.Die 140734-01 muss außerdem mit der passenden hinteren I/O-Karte (140748-01) kombiniert werden, nicht mit älteren hinteren Anschlussplatinen. .
Frage 3: Ist für den Austausch dieses Moduls eine Neukonfiguration erforderlich?
A: Die Konfigurationsparameter für den 3500/40M werden im Kommunikationsmodul des Racks oder im Host-Computer gespeichert, nicht im Monitor selbst. Ein direkter Austausch durch ein Gerät desselben Modells wird vom Rack automatisch erkannt und die bestehende Konfiguration geladen. Nach dem Austausch sollten Sie jedoch eine Kanalkalibrierung durchführen, um die Messgenauigkeit sicherzustellen. .
Frage 4: Kann dieses Modul im laufenden Betrieb ausgetauscht werden?
A: Die 3500er-Serie unterstützt Hot-Swapping, aber sie ist Es wird dringend empfohlen, die zugehörigen Verriegelungen zu umgehen und das System abzuschalten, sofern die Bedingungen dies zulassen.Da das Modul direkt in die Maschinenschutzlogik eingebunden ist, kann ein Austausch im laufenden Betrieb kurzzeitig Störungen verursachen, die zu einer Fehlauslösung führen können. Ist ein Austausch im laufenden Betrieb erforderlich, müssen vor dem weiteren Vorgehen alle Verriegelungsausgänge dieses Moduls im Prozessleitsystem (DCS/SIS) zwangsweise überbrückt werden. .
Frage 5: Worin besteht der Unterschied zwischen 140734-01 und 176449-01?
A: Die Bestellnummer 140734-01 bezeichnet das vollständige Monitormodul 3500/40M (Frontkarte). Die Teilenummer 176449-01 ist eine zugehörige Teilenummer, die häufig mit dem hinteren I/O-Modul oder einer bestimmten Konfigurationsvariante in Verbindung gebracht wird. Beide Teile erfüllen unterschiedliche Funktionen in der kompletten Monitorbaugruppe. .
Frage 6: Was sollte ich überprüfen, wenn die Gleichspannung im Spalt nahe -2 V liegt?
A: Ein Messwert nahe -2 V DC deutet typischerweise auf einen Kurzschluss an Sonde oder KabelPrüfen Sie den Spulenwiderstand der Sonde und untersuchen Sie Kabel und Steckverbinder auf Beschädigungen oder Feuchtigkeitseintritt. Ein Messwert nahe -24 V deutet typischerweise auf einen offenen Stromkreis hin. Dies sind Probleme, die vor Ort auftreten; das Überwachungsmodul selbst ist selten die Ursache. .
Empfohlene Modelle und verwandte Produkte
Der 140734-01 gehört zur Familie der Näherungssensoren 3500/40M. Nachfolgend sind verwandte Modelle und die benötigten Komponenten aufgeführt:
Das richtige Modell auswählen
Für Standardanwendungen zur Näherungsüberwachung: Der 140734-01 (3500/40M) ist die richtige Wahl für die Überwachung radialer Schwingungen und Schubpositionen mittels Wirbelstromsonden. .
Für die kombinierte Annäherungs- und seismische ÜberwachungBetrachten Sie die 3500/42M wenn auch Geschwindigkeits- oder Beschleunigungseingaben erforderlich sind .
Für die vollständige SystemmontageStellen Sie sicher, dass Sie die passenden Artikel bestellen. 140748-01 rückseitige I/O-Platine zusammen mit dem Monitor .
