Produktspezifikation

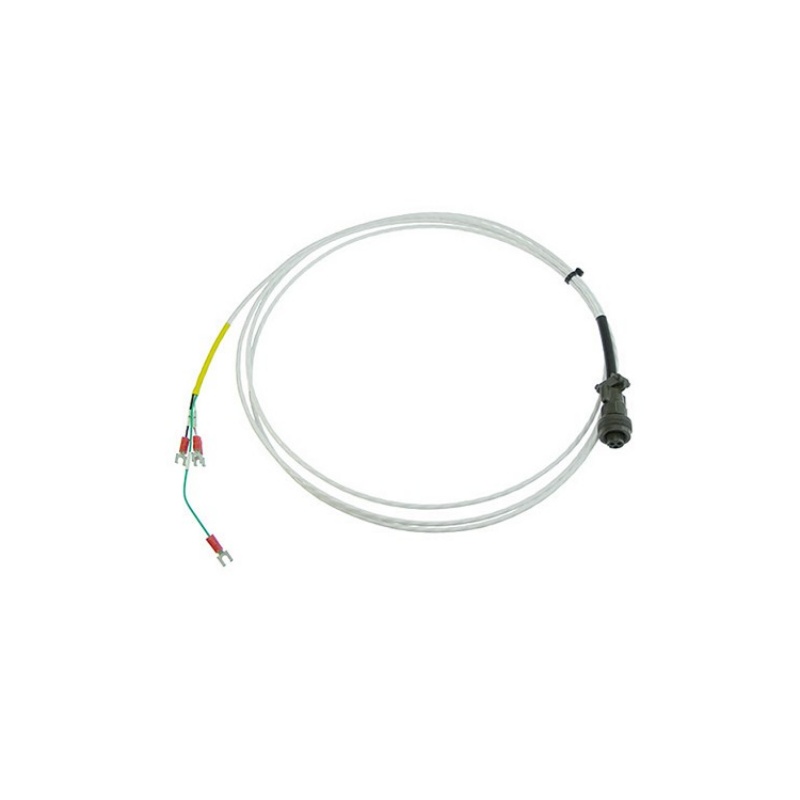

16710-30 Verbindungskabel
Markenname: Bently Nevada
Produktname: 16710-30
Garantie: 1 Jahr
Hauptparameter
Kernmerkmale und Vorteile
Gepanzerte Konstruktion zum Schutz vor mechanischen GefahrenDie Kabelmerkmale Edelstahl- oder verzinkter Stahl-Verbundpanzerung Diese Schutzvorrichtung bewahrt die interne Verkabelung in Kabelrinnen und -kanälen vor Abrieb, Quetschungen und Nagetierbefall. Sie ist unerlässlich in rauen Industrieumgebungen, in denen Sensoren scharfen Gegenständen und beweglichen Maschinen ausgesetzt sind. .
Überlegener EMI/RFI-Schutz: Der 3-adrige, geschirmte Ausführung mit 95 % geflochtener, verzinnter Kupferabdeckung Eliminiert elektromagnetische Störungen in elektrisch störungsanfälligen Umgebungen wie Motorsteuerzentren und Frequenzumrichteranlagen. Dadurch wird sichergestellt, dass die 4-20 mA- oder Spannungssignale von Beschleunigungssensoren unverfälscht bleiben. .
Sichere WerksabschlüsseEin Ende weist ein/e auf 3-fach Steckdosenleiste für eine sichere Verbindung zum Beschleunigungsmesser, während das andere Ende hat Anschlussklemmen Für den direkten Anschluss an Monitor-Klemmenblöcke. Vorkonfektionierte Steckverbinder gewährleisten eine präzise Impedanzanpassung und eliminieren Verdrahtungsfehler vor Ort. .
Öl- und ChemikalienbeständigkeitDer flammhemmende PVC-Mantel mit vernetzter Polyethylen-Isolierung (XLPE) bietet Beständigkeit gegen Öl, Chemikalien und Feuchtigkeit und macht das Kabel somit geeignet für petrochemische Anlagen, Offshore-Plattformen und andere korrosive Umgebungen. .
Typische Anwendungen
Der 16710-30 wird häufig zur Weiterleitung von Vibrations- und seismischen Signalen von kritischen rotierenden Maschinen zu Überwachungsgestellen in der Schwerindustrie eingesetzt. :
StromerzeugungDampfturbinen, Gasturbinen und Generatoren
Öl und GasZentrifugalkompressoren, Pumpen und Ventilatoren in Raffinerien und Offshore-Plattformen
SchwerindustrieBergbauausrüstung, Stahlwerke und große Industriegebläse
Seismische ÜberwachungAnschluss von 177230 seismischen Sendern an Schutzsysteme
Häufig gestellte Fragen (FAQ)
Frage 1: Mit welchen Sensoren ist der 16710-30 kompatibel?
A: Es ist für Bently Nevada 330400 und 330425 Beschleunigungsmesser, sowie 177230 Seismische Sender .
F2: Kann dieses Kabel mit Näherungssensoren verwendet werden?
A: NEIN. Der 16710-30 ist für Beschleunigungsmesser und seismische Sender optimiert. Näherungssensoren benötigen aufgrund unterschiedlicher Pinbelegungsanforderungen andere Koaxial- oder 3-adrige Verlängerungskabel (z. B. der Serie 330130). .
Frage 3: Welche maximale Kabellänge ist bei der Serie 16710 möglich?
A: Die Serie 16710 ist in Längen von 0,9 Meter (3 Fuß) bis 30 Meter (99 Fuß) .
Frage 4: In welchem Betriebstemperaturbereich befindet sich das Gerät?
A: Das Kabel funktioniert von -40 °C bis +85 °C (-40°F bis +185°F), wodurch es sich sowohl für Innen- als auch für Außeninstallationen eignet. .
Frage 5: Warum ist ein armiertes Kabel für Beschleunigungsmesser notwendig?
A: Industriesensoren sind häufig scharfen Gegenständen, beweglichen Teilen und starkem Fußgängerverkehr ausgesetzt. Die gepanzerte Abschirmung verhindert Drahtbeschädigungen das könnte zu einem Maschinenstillstand oder zum Verlust wichtiger Vibrationsdaten führen. .
Frage 6: Ist die Panzerung an beiden Enden geerdet?
A: NEIN. Für eine fachgerechte Installation muss die Schutzleiterabdeckung nur an einem Ende geerdet werden, um Erdschleifen zu vermeiden. Die genauen Erdungsanforderungen entnehmen Sie bitte der Installationsanleitung Ihres Systems. .
Frage 7: Welcher minimale Biegeradius ist für die Installation erforderlich?
A: Der minimale Biegeradius beträgt 2,5 Zoll (63,5 mm) für statische Installation .
Frage 8: Kann dieses Kabel auch mit Überwachungssystemen anderer Hersteller als Bently Nevada verwendet werden?
A: Obwohl sie physisch mit Standardanschlüssen kompatibel sind, erfordert eine optimale Leistung bestimmte Anschlüsse. Impedanzangepasste SystemeBitte konsultieren Sie die Spezifikationen Ihres Monitorherstellers, um die Kompatibilität zu überprüfen. .
Empfohlene Modelle und verwandte Produkte
Das Kabel 16710-30 gehört zur Bently Nevada 16710 Verbindungskabelfamilie. Nachfolgend finden Sie verwandte Modelle in verschiedenen Längen:
Das richtige Modell auswählen
Für Standardläufe von 30 Fuß: Der 16710-30 ist die richtige Wahl für die meisten Überwachungsanwendungen von Turbinen, Kompressoren und Pumpen.
Für kürzere Strecken: Wählen 16710-10, 16710-15, oder 16710-20 basierend auf Ihrem physischen Layout .
Für maximale Reichweite: Der 16710-99 bietet 99 Fuß armiertes Kabel für die Signalübertragung über große Entfernungen .
